3SU1103-0AB20-1FA0

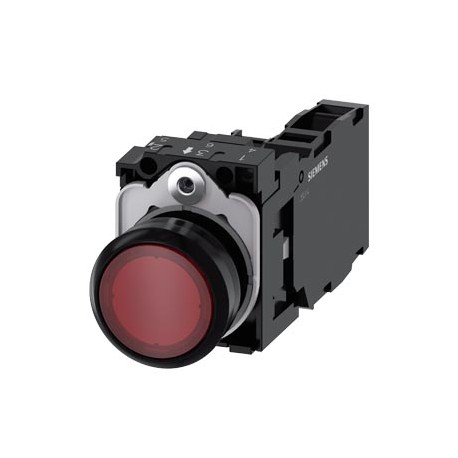

3SU1103-0AB20-1FA0 SIEMENS Illuminated pushbutton, 22 mm, round, plastic, red, pushbutton, flat, momentary c..
$0.00USD
4392 en stock
Spécifications clés
:
EAN:4011209957282
UPC:804766359095
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209957282 |
| UPC | 804766359095 |
| ETIM | 5 |
| IDÉE | 4 |
| largeur | 30 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 40 mm |
| ● à AC | |
| Code de groupe | R711 |
| Date : 5 février 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LAO----- |
| gamme de produits | Plastic, black, 22 mm |
| Groupe de produits | 5452 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Actuators and indicators, 22 mm, round, plastic, black |
| dernière modification : | 1/26/2022 |
| Poids net (kg) | 0,065 Kg |
| intensité lumineuse | 450 ... 1 120 mcd |
| hauteur de montage | 11 mm |
| courant thermique | 10 A |
| méthode de fixation | front plate mounting |
| résistance aux chocs | |
| Pays d'origine | Germany |
| Transport maritime | other |
| diamètre de montage | 22.3 mm |
| tension de fonctionnement | |
| ● aux câbles AWG | 2x (18 ... 14) |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| profondeur d'installation | 71.7 mm |
| largeur d'installation | 29.5 mm |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 68,00 x 189,00 x 40,00 |
| Description du produit | Illuminated pushbutton, 22 mm, round, plastic, red, pushbutton, flat, momentary contact type, with holder, 1 NO+1 NC, LED module with integrated LED 110 V AC, screw terminal |
| température ambiante | |
| fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| degré de pollution | 3 |
| désignation du produit | Illuminated pushbuttons |
| classe de protection IP | IP66, IP67, IP69(IP69K) |
| ● du terminal | IP20, clamping screw tightened |
| type de source lumineuse | LED |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +70 °C |
| conception du produit | Complete unit |
| nombre de modules LED | 1 |
| ● à la valeur nominale CC | 5 ... 500 V |
| matériau du support | Plastic |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| couleur de l'anneau avant | black |
| Bouton couleur (EF000190) | Red |
| Approbation générale du produit | Declaration of Conformity |
| Diamètre du trou (EF000079) | 22.3 |
| Retour par ressort (EF001407) | FALSE |
| Ouverture de largeur (EF004565) | 29.5 |
| conception de l'anneau avant | Standard |
| nombre de points de commandement | 1 |
| désignation du type de produit | 3SU1 |
| — à 50 Hz valeur nominale | 5 ... 500 V |
| — à 60 Hz valeur nominale | 5 ... 500 V |
| ● à 50 Hz valeur nominale | 110 V |
| ● à 60 Hz valeur nominale | 110 V |
| Déclaration de conformité | Test Certificates |
| Ouverture en hauteur (EF004778) | 11.0 |
| Type de bouton (EF001546) | Mushroom |
| couleur de la source lumineuse | red |
| nombre de modules de contact | 1 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Avec bague avant (EF006014) | true |
| matériau de l'anneau avant | plastic |
| ● du module LED fourni | 3SU1401-1BC20-1AA0 |
| ● du support fourni | 3SU1550-0AA10-0AA0 |
| Délai de livraison standard départ usine | 55 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 3 600 1/h |
| Bague avant couleur (EF002429) | Black |
| Unité de mesure de la taille de l'emballage | MM |
| anneau avant du composant du produit | Yes |
| ● de l'actionneur fourni | 3SU1001-0AB20-0AA0 |
| Interdiction de substance (Date) | 10/01/2014 |
| numéro d'article du fabricant | |
| type de connexion électrique | screw-type terminals |
| Bague avant en matériau (EF005972) | Plastic |
| Lampe d'alimentation (EF006522) | 110 |
| couleur de l'élément d'actionnement | red |
| valeur nominale de la tension d'isolation | 320 V |
| composant du produit source lumineuse | Yes |
| forme de l'élément d'actionnement | round |
| ● selon la norme CEI 60068-2-6 | 10 ... 500 Hz: 5g |
| ● de modules et d'accessoires | Screw-type terminal |
| conception de l'élément d'actionnement | Button, flat |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| degré de protection selon la norme NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| type de construction de l'objectif (EF006253) | - |
| matériau de l'élément d'actionnement | plastic |
| Fonction du produit ouverture positive | Yes |
| forme de l'ouverture d'installation | round |
| ● Solide avec traitement final de base | 2x (0.5 ... 0.75 mm²) |
| Degré de protection (IP) (EF005474) | IP67/IP69K |
| Convient pour l'éclairage (EF001142) | true |
| courant d'appel maximal du module LED | 3 A |
| valeur nominale de résistance à la surtension | 4 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1103-0AB20-1FA0 |
| ● solide sans traitement final du noyau | 2x (1.0 ... 1.5 mm²) |
| Degré de protection (NEMA) (EF011959) | Other |
| Nombre de postes de commandement (EF001372) | 1 |
| Verrouillage de la fonction de commutation (EF007447) | FALSE |
| Type de connexion électrique (EF003961) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| diamètre extérieur de l'élément d'actionnement | 29.45 mm |
| extension de produit source lumineuse optionnelle | Yes |
| Code de référence selon la norme CEI 81346-2 | S |
| tension d'alimentation de la source lumineuse en courant alternatif | |
| type de tension de la tension de fonctionnement | AC/DC |
| conception du contact des contacts auxiliaires | Silver alloy |
| tolérance positive du diamètre d'installation | 0.4 mm |
| couple de serrage avec bornes à vis | 0.8 ... 0.9 N·m |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 2x (0.5 ... 1.5 mm²) |
| ● du module de contact fourni en position 1 | 3SU1400-1AA10-1FA0 |
| courant continu du fusible DIAZED gG | 10 A |
| courant continu de la caractéristique C du disjoncteur miniature | 10 A; for a short-circuit current smaller than 400 A |
| couple de serrage des vis du support | 1 ... 1.2 N·m |
| endurance électrique (cycles de commutation) typique | 10 000 000 |
| principe de fonctionnement de l'élément d'actionnement | momentary contact type |
| ● finement débridée sans traitement final de cœur | 2x (1,0 ... 1,5 mm²) |
| courant continu du fusible rapide DIAZED | 10 A |
| durée de vie mécanique (cycles de commutation) typique | 3 000 000 |
| ● pour les applications ferroviaires selon la norme EN 61373 | Category 1, Class B |
| Nombre de contacts en tant que contact de transition (EF008257) | 1 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 1 |
| Nombre de contacts normalement fermés (EF008255) | 1 |
| type de tension de l'alimentation de la source lumineuse | AC |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Homologation générale du produitDéclaration de conformitéConfirmationDéclaration de conformité Royaume-UniDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeCertificat d'essai spécialCertificats d'essais de type / Rapport d'essaiMarine / Transport maritimeAutreConfirmation | General Product Approval |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
