3SU1130-4BF11-3FA0

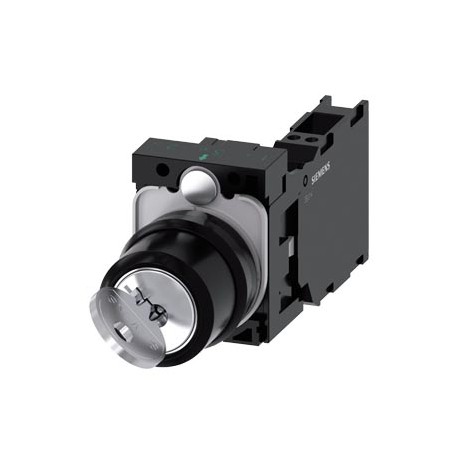

3SU1130-4BF11-3FA0 SIEMENS RONIS keyswitch, 22 mm, round, plastic with metal front ring, Lock number SB30, w..
$0.00USD
3236 en stock
Spécifications clés
:Value
EAN:4047621054995
UPC:804766591129
●:
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4047621054995 |
| UPC | 804766591129 |
| ● | |
| ETIM | 5 |
| IDÉE | 4 |
| largeur | 30 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 40 mm |
| Écluse | RONIS |
| Code de groupe | R711 |
| Numéro clé | SB30 |
| Groupe de prix | 41J |
| Facteur Métal | LAO----- |
| gamme de produits | Plastic with metal front ring, matt, 22 mm |
| Groupe de produits | 5452 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| ● dans le sens horaire | 90° |
| Code des produits | 85365080 |
| Famille de produits | Actuators and indicators, 22 mm, plastic with metal front ring, matte |
| dernière modification : | 08/29/2020 |
| Angle d'actionnement | |
| Poids net (kg) | 0,100 Kg |
| hauteur de montage | 49.4 mm |
| courant thermique | 10 A |
| type de tension | |
| — valeur nominale | 5 ... 500 V |
| ● valeur nominale | 500 V |
| Pays d'origine | Czech Republic |
| Transport maritime | other |
| Certificats de test | Marine / Shipping |
| diamètre de montage | 22.3 mm |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| profondeur d'installation | 71.7 mm |
| largeur d'installation | 29.5 mm |
| tension d'isolation | |
| nom de marque du produit | SIRIUS ACT |
| Fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| Dimensions de l'emballage | 146,00 x 107,00 x 40,00 |
| Description du produit | RONIS keyswitch, 22 mm, round, plastic with metal front ring, Lock number SB30, with 2 keys, 2 switch positions O-I, latching, 10:30/1:30 o'clock, key removal O+I, with holder, 1 NO+1 NC, spring-type terminal, possible special locks: SB31, 421, 455 |
| degré de pollution | 3 |
| désignation du produit | Key-operated switches |
| classe de protection IP | IP66, IP67, IP69(IP69K) |
| ● du terminal | IP20 |
| conception du produit | Complete unit |
| Matériau du support | Plastic |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| couleur de l'anneau avant | sand gray |
| Bouton couleur (EF000190) | Silver |
| Conception de l'anneau avant | Standard |
| Approbation générale du produit | Declaration of Conformity |
| Diamètre du trou (EF000079) | 22.3 |
| Nombre de points de commandement | 1 |
| Retour par ressort (EF001407) | FALSE |
| Ouverture de largeur (EF004565) | 29.5 |
| désignation du type de produit | 3SU1 |
| Ouverture en hauteur (EF004778) | 49.4 |
| Nombre de modules de contact | 1 |
| Tension d'alimentation (EF004127) | - |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Avec bague avant (EF006014) | true |
| matériau de l'anneau avant | Metal, matt |
| Délai de livraison standard départ usine | 10 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 1 800 1/h |
| ● Tension de fonctionnement en courant continu | |
| Bague avant couleur (EF002429) | Other |
| Unité de mesure de la taille de l'emballage | MM |
| anneau avant du composant du produit | Yes |
| Forme de la façade de l'enceinte | round |
| Avec source lumineuse (EF005905) | false |
| ● de la tension de fonctionnement | AC/DC |
| Nombre de positions de commutation | 2 |
| Bague avant en matériau (EF005972) | Other |
| Dimensions du produit (L x l x H) | Not available |
| forme de l'élément d'actionnement | Key |
| degré de protection selon la norme NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| Forme de l'ouverture d'installation | round |
| matériau de l'élément d'actionnement | metal |
| Certificats d'essai de type/Rapport d'essai | Special Test Certificate |
| Type d'élément de commande (EF006976) | - |
| ● couleur de l'élément d'actionnement | silver |
| ● Source lumineuse du composant du produit | No |
| Changer de position pour une distraction clé | O+I |
| Degré de protection (IP) (EF005474) | - |
| Convient pour l'éclairage (EF001142) | false |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1130-4BF11-3FA0 |
| Nombre de positions de l'interrupteur (EF000231) | 2 |
| code de référence selon DIN EN 61346-2 | S |
| code de référence selon DIN EN 81346-2 | S |
| ● Fonction du produit : ouverture positive | Yes |
| Degré de protection (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 |
| Verrouillage de la fonction de commutation (EF007447) | FALSE |
| Type de connexion électrique (EF003961) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● température ambiante pendant le stockage | -40 ... +80 °C |
| Diamètre extérieur de l'élément d'actionnement | 29.5 mm |
| extension de produit source lumineuse optionnelle | No |
| ● Température ambiante pendant le fonctionnement | -25 ... +70 °C |
| Tolérance positive du diamètre d'installation | 0.4 mm |
| conception du contact des contacts auxiliaires | Silver alloy |
| mode de fonctionnement de l'élément d'actionnement | latching, 90° (10:30 h/13:30 h) |
| ● Résistance aux chocs conforme à la norme IEC 60068-2-27 | Sinusoidal half-wave 50g / 11 ms |
| ● Type de montage des modules et accessoires | Front plate mounting |
| Courant continu du fusible DIAZED gG | 10 A |
| Courant continu de la caractéristique C du disjoncteur miniature (MCB) | 10 A; for a short-circuit current smaller than 400 A |
| Couple de serrage des vis du support | 1 ... 1.2 N·m |
| ● Résistance aux vibrations conforme à la norme IEC 60068-2-6 | 10 ... 500 Hz: 5g |
| Courant continu du fusible rapide DIAZED | 10 A |
| — tension de fonctionnement en courant alternatif à 50 Hz valeur nominale | 5 ... 500 V |
| — tension de fonctionnement en courant alternatif à 60 Hz valeur nominale | 5 ... 500 V |
| ● Nombre de contacts NC pour les contacts auxiliaires | 1 |
| ● Nombre de contacts NO pour les contacts auxiliaires | 1 |
| ● Numéro d'article du fabricant de la clé incluse | 3SU1950-0FB80-0AA0 |
| ● endurance électrique (cycles de commutation) typique | 10 000 000 |
| Nombre de contacts en tant que contact de transition (EF008257) | 1 |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 1 |
| ● Durée de vie mécanique (cycles de commutation) typique | 300 000 |
| Nombre de contacts normalement fermés (EF008255) | 1 |
| ● Numéro d'article du fabricant du support fourni | 3SU1500-0AA10-0AA0 |
| Catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95 %, no condensation in operation permitted for all devices behind front panel) |
| ● Référence fabricant de l'actionneur fourni | 3SU1030-4BF11-0AA0 |
| ● Numéro d'article du fabricant du module de contact fourni | 3SU1400-1AA10-3FA0 |
| ● Type de raccordement électrique des modules et accessoires | Spring-type terminal |
| ● Numéro d'article du fabricant 1 du module de contact fourni | 3SU1400-1AA10-3FA0 |
| ● Résistance aux chocs pour applications ferroviaires selon la norme DIN EN 61373 | Category 1, Class B |
| ● Type de sections transversales des conducteurs connectables chez les conducteurs AWG | 2x (24 ... 16) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| ● Résistance aux vibrations pour applications ferroviaires selon la norme DIN EN 61373 | Category 1, Class B |
| ● Couple de serrage des contacts auxiliaires avec bornes à vis | 0.8 ... 0.9 N·m |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● Type de conducteurs raccordables à section massive, sans traitement des extrémités de l'âme | 2x (0.25 ... 1.5 mm²) |
| ● Type de conducteurs connectables à sections transversales fines avec traitement des extrémités de l'âme | 2x (0.25 ... 0.75 mm²) |
| ● Type de conducteurs connectables à sections transversales fines, sans traitement des extrémités de l'âme | 2x (0.25 ... 1.5 mm²) |
| Homologation générale du produitDéclaration de conformitéDiversCertificats d'essaisMarine / Transport maritimeCertificats d'essais de type / Rapport d'essaiCertificat d'essais spéciauxMarine / Transport maritimeAutreConfirmation | General Product Approval |
