3SU1150-7AE88-1QA0

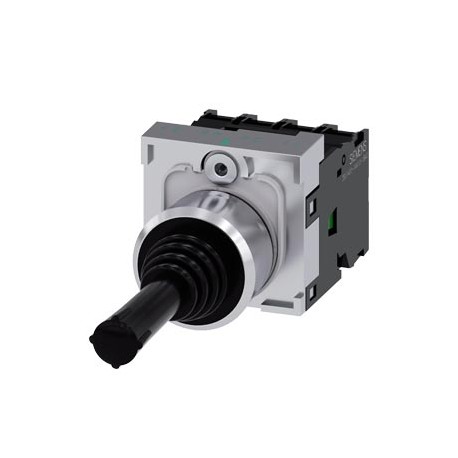

3SU1150-7AE88-1QA0 SIEMENS Coordinate switch, 22 mm, round, metal shiny, black, 4 switch positions, latching..
$0.00USD
4586 en stock
Spécifications clés
:
EAN:4011209954953
UPC:804766408830
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209954953 |
| UPC | 804766408830 |
| ETIM | 5 |
| IDÉE | 4 |
| largeur | 40 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 40 mm |
| ● à AC | |
| Code de groupe | R711 |
| Date : 5 mars 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LAO----- |
| gamme de produits | Metal, shiny, 22 mm |
| Groupe de produits | 5452 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Actuators and indicators, 22 mm, metal, shiny |
| dernière modification : | 1/26/2022 |
| Poids net (kg) | 0,190 Kg |
| hauteur de montage | 71.3 mm |
| courant thermique | 10 A |
| Codeur (EF005666) | false |
| méthode de fixation | front plate mounting |
| résistance aux chocs | |
| Pays d'origine | Germany |
| Transport maritime | other |
| diamètre de montage | 22.3 mm |
| tension de fonctionnement | |
| ● aux câbles AWG | 2x (18 ... 14) |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| profondeur d'installation | 53.7 mm |
| largeur d'installation | 30.5 mm |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 70,00 x 120,00 x 20,00 |
| Description du produit | Coordinate switch, 22 mm, round, metal shiny, black, 4 switch positions, latching, without mechanical interlocking, in O position, with holder, 1 NO, 1 NO, 1 NO, 1 NO, screw terminal, |
| température ambiante | |
| fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| degré de pollution | 3 |
| désignation du produit | Coordinate switches |
| classe de protection IP | IP65, IP67 |
| ● du terminal | IP20 |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +70 °C |
| conception du produit | Complete unit |
| ● à la valeur nominale CC | 5 ... 500 V |
| direction d'actionnement | horizontal / vertical |
| matériau du support | Plastic |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| couleur de l'anneau avant | silver |
| Approbation générale du produit | Declaration of Conformity |
| conception de l'anneau avant | high |
| désignation du type de produit | 3SU1 |
| — à 50 Hz valeur nominale | 5 ... 500 V |
| — à 60 Hz valeur nominale | 5 ... 500 V |
| Déclaration de conformité | Test Certificates |
| nombre de modules de contact | 4 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Avec bague avant (EF006014) | true |
| matériau de l'anneau avant | Metal, high gloss |
| ● du support fourni | 3SU1550-0BA10-0AA0 |
| Longueur du joystick (EF006524) | 71.3 |
| Délai de livraison standard départ usine | 55 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 2 400 1/h |
| Bague avant couleur (EF002429) | Other |
| Unité de mesure de la taille de l'emballage | MM |
| anneau avant du composant du produit | Yes |
| forme de la façade de l'enceinte | round |
| ● de l'actionneur fourni | 3SU1050-7AE88-0AA0 |
| Angle de déflexion maximal [°] | 30° |
| Interdiction de substance (Date) | 10/01/2014 |
| numéro d'article du fabricant | |
| nombre de positions de commutation | 4 |
| Bague avant en matériau (EF005972) | Other |
| couleur de l'élément d'actionnement | black |
| valeur nominale de la tension d'isolation | 500 V |
| forme de l'élément d'actionnement | Extended handle |
| ● selon la norme CEI 60068-2-6 | 10 ... 500 Hz: 5g |
| ● de modules et d'accessoires | Front plate mounting |
| conception de l'élément d'actionnement | without mechanical interlock |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| Verrouillage en position 0 (EF006283) | false |
| proportion de défaillances dangereuses | |
| matériau de l'élément d'actionnement | plastic |
| Fonction du produit ouverture positive | No |
| forme de l'ouverture d'installation | round |
| Nombre de niveaux de commutation (EF000246) | 4 |
| ● Solide avec traitement final de base | 2x (0.5 ... 0.75 mm²) |
| Degré de protection (IP) (EF005474) | IP65/IP67 |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1150-7AE88-1QA0 |
| ● solide sans traitement final du noyau | 2x (1.0 ... 1.5 mm²) |
| Degré de protection (NEMA) (EF011959) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| diamètre extérieur de l'élément d'actionnement | 30.5 mm |
| extension de produit source lumineuse optionnelle | No |
| Code de référence selon la norme CEI 81346-2 | S |
| Avec rétraction en position 0 (EF002428) | false |
| type de tension de la tension de fonctionnement | AC/DC |
| Montage central, diamètre du trou (EF002424) | 22.3 |
| Nombre de directions d'actionnement (EF002425) | 4 |
| durée de vie mécanique (cycles de commutation) | |
| conception du contact des contacts auxiliaires | Silver alloy |
| tolérance positive du diamètre d'installation | 0.4 mm |
| nombre de contacts NC pour les contacts auxiliaires | 0 |
| nombre de contacts NO pour les contacts auxiliaires | 4 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 2x (0.5 ... 1.5 mm²) |
| ● du module de contact fourni en position 1 | 3SU1400-1AA10-1BA0 |
| ● du module de contact fourni en position 2 | 3SU1400-1AA10-1BA0 |
| ● du module de contact fourni en position 3 | 3SU1400-1AA10-1BA0 |
| ● du module de contact fourni en position 4 | 3SU1400-1AA10-1BA0 |
| courant continu du fusible DIAZED gG | 10 A |
| Signal de sortie analogique configurable (EF003236) | false |
| courant continu de la caractéristique C du disjoncteur miniature | 10 A; for a short-circuit current smaller than 400 A |
| couple de serrage des vis du support | 1 ... 1.2 N·m |
| ● avec un faible taux de demande selon SN 31920 | 20 % |
| endurance électrique (cycles de commutation) typique | 10 000 000 |
| principe de fonctionnement de l'élément d'actionnement | latching |
| ● finement débridée sans traitement final de cœur | 2x (1,0 ... 1,5 mm²) |
| ● avec un taux de demande élevé selon SN 31920 | 20 % |
| courant continu du fusible rapide DIAZED | 10 A |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 100 000 |
| Courant de fonctionnement nominal Ie à AC-21, 400 V (EF002417) | - |
| type de connexion électrique des modules et accessoires | Screw-type terminal |
| Nombre de contacts de fermeture et d'ouverture par direction (EF005599) | 0 |
| ● comme période de fonctionnement par direction d'actionnement typique | 100 000 |
| Taux de défaillance [FIT] avec un faible taux de demande selon SN 31920 | 100 FIT |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| couple de serrage pour contacts auxiliaires à bornes à vis | 0.8 ... 1 N·m |
| Nombre de contacts normalement ouverts par direction d'actionnement (EF002427) | 4 |
| Nombre de contacts normalement fermés par direction d'actionnement (EF008263) | 0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| endurance électrique (cycles de commutation) typique des contacteurs 3RT1015 à 3RT1026 | 10 000 000 |
| Homologation générale du produitDéclaration de conformitéConfirmationDéclaration de conformité Royaume-UniDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeCertificat d'essai spécialCertificats d'essais de type / Rapport d'essaiMarine / Transport maritimeAutreConfirmation | General Product Approval |
Description du produit
MANIPULATOR, 22MM, ROUND, METAL, GLOSSY, BLACK, 4 POSITIONS, HELD, WITHOUT MECHANICAL INTERLOCKING IN THE POSITION OR, WITH SUPPORT, 1NA, 1NA, 1NA, 1NA, SCREW TERMINALS. Manufactured to order. Non-Can
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
