3SU1400-1LL10-3BA1

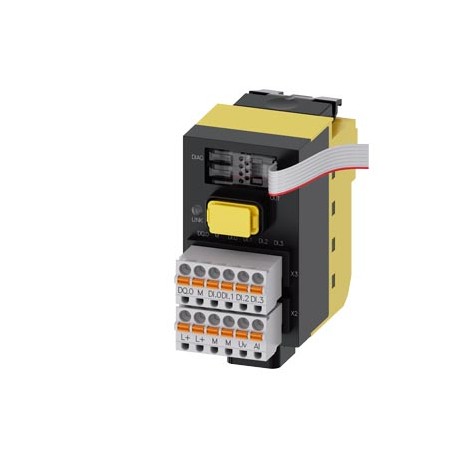

3SU1400-1LL10-3BA1 SIEMENS SIRIUS ACT with PROFINET: Fail-safe interface module with 4 DI, 1 DQ (24 V DC), 1..
$0.00USD
4062 en stock
Spécifications clés
:VersionClassificationeClass627-37-92-13eClass7.127-37-92-13eClass827-37-92-13eClass927-37-92-13eClass9.127-37-92-13ETIM5EC002024ETIM6EC002024ETIM7EC002024ETIM8EC002024IDEA45226UNSPSC1539-12-22-21
EAN:4047621016924
UPC:804766475955
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| VersionClassificationeClass627-37-92-13eClass7.127-37-92-13eClass827-37-92-13eClass927-37-92-13eClass9.127-37-92-13ETIM5EC002024ETIM6EC002024ETIM7EC002024ETIM8EC002024IDEA45226UNSPSC1539-12-22-21 | |
| EAN | 4047621016924 |
| UPC | 804766475955 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 72.1 mm |
| largeur | 40 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 80.1 mm |
| ● IRT | No |
| ● Prix de détail suggéré | No |
| ● LLDP | Yes |
| ● MRPD | No |
| ● SNMP | Yes |
| Valeur I2t | 0.008 A²·s |
| ● solide | 0.2 ... 2.5 mm² |
| Code de groupe | R711 |
| ● TCP/IP | Yes |
| ● alarmes | Yes |
| ● maximum | 100 mA |
| Confirmation | |
| Date : 5 mars 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| ● Données I&M | Yes; I&M0 ... I&M3 |
| Groupe de produits | 5453 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85371098 |
| Famille de produits | Modules |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 0,154 Kg |
| version d'affichage | |
| type de tension | |
| ● valeur nominale | 28 mA |
| courant consommé | |
| version du firmware | 2.1.1 |
| version matérielle | 1 |
| fonction du produit | |
| Pays d'origine | Czech Republic |
| Certificats de test | other |
| ● Autocrossover | Yes |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| conception d'interface 1 | |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| ● lié à la sécurité | 0 |
| Dimensions de l'emballage | 100,00 x 115,00 x 55,00 |
| Description du produit | SIRIUS ACT with PROFINET: fail-safe interface module with 4 DI, 1 DQ (24 V DC), 1 AI (12-bit A/D resolution), 24 V DC, spring-loaded terminal, front plate mounting, 1 to 20 terminal modules connectable |
| température ambiante | |
| degré de pollution | 3 |
| désignation du produit | Fail-safe interface module for PROFINET |
| classe de protection IP | IP20 |
| ● Autonégociation | Yes |
| ● RJ45 (Ethernet) | Yes |
| durée de vie maximale | 20 y |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● mode isochrone | No |
| Le protocole est pris en charge | |
| ● interrupteur intégré | No |
| ● solide ou brin | 0.2 ... 2.5 mm² |
| ● État du lien Tx/Rx | Yes |
| courant d'appel maximum | 16 A |
| perte de puissance [W] typique | 0.67 W |
| ● Interface Ethernet | Yes; for Ethernet services |
| ● Protocole PROFIsafe | Yes |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception de l'interface | |
| nombre d'entrées analogiques | 1 |
| ● startup prioritaire | No |
| Approbation générale du produit | Functional Safety/Safety of Machinery |
| Certificat de test spécial | Type Test Certificates/Test Report |
| nombre d'entrées numériques | 4 |
| désignation du type de produit | 3SU1 |
| ● Protocole PROFINET IO | Yes |
| ● Fonction de diagnostic | Yes |
| ● de la tension d'entrée | DC |
| ● Prend en charge PROFIenergy | No |
| nombre de sorties numériques | 1 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● Prend en charge les appareils partagés | No |
| fraction de défaillance sûre (SFF) | 99.6 % |
| Délai de livraison standard départ usine | 50 Day/Days |
| Surcharge pour matières premières | None |
| ● Interface Fast Ethernet | Yes; PROFINET with 100 Mbps |
| Unité de mesure de la taille de l'emballage | MM |
| ● de la tension de fonctionnement | DC |
| Interdiction de substance (Date) | 12/19/2016 |
| valeur nominale de la tension de fonctionnement | 20.4 V |
| service en tant que périphérique PROFINET IO | |
| type de connexion électrique | spring-loaded terminals |
| valeur nominale de la tension d'isolation | 30 V |
| Valeur T1 selon la norme IEC 61508 | 1 y |
| ● Protection contre l'inversion de polarité | Yes; With polarity change, DI1 ... DI4 may not be connected to (M) pole |
| nombre maximal d'unités par rack | 20 |
| tension d'alimentation à la valeur nominale CC | 24 V |
| service pour la communication IE ouverte | |
| ● Solide avec traitement final de base | 0.2 ... 2.5 mm² |
| fonction de configuration avec ensemble de données | Yes |
| section transversale du conducteur connectable | |
| catégorie selon la norme EN ISO 13849-1 | 4 |
| nombre de ports sur la 1ère interface | 1 |
| valeur nominale de résistance à la surtension | 0.8 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1400-1LL10-3BA1 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | K |
| Classe de charge réseau selon PROFINET | 1 |
| nombre maximum de sous-modules par station | 24 |
| mode de transmission pour Ethernet industriel | PROFINET with 100 Mbps full duplex (100BASE-TX) |
| nombre d'interfaces selon PROFINET | 1 |
| fonction du produit à l'interface Ethernet | |
| Version/révision GSD avec PROFINET requise | V2.3 |
| méthode de fixation des modules et accessoires | Front plate mounting |
| ● finement broché avec traitement final du noyau | 2.5 mm² |
| ● finement débridée sans traitement final de cœur | 0.2 ... 2.5 mm² |
| PFHD à taux de demande élevé selon la norme EN 62061 | 0.0000000006 1/h |
| Limite de revendication SIL (sous-système) selon la norme EN 62061 | SILCL 3 |
| PFDavg avec un faible taux de demande selon la norme IEC 61508 | 0.0000024 |
| Type d'accessoire/pièce de rechange électrique (EF005722) | - |
| Type d'accessoire/pièce de rechange mécanique (EF005994) | - |
| Niveau de performance (PL) selon la norme EN ISO 13849-1 | e |
| Niveau d'intégrité de sécurité (SIL) selon la norme IEC 61508 | 3 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | 26 ... 12 |
| protocole au niveau de la 1ère interface protocole de redondance des médias | No |
| Version du logiciel avec STEP 7 requise dans le portail TIA | Integrated in TIA Portal Version 14 SP1 or higher (HSP for V13 and V14) |
| Fonction du produit au niveau de la première interface PROFINET IO | Yes |
| section transversale du conducteur connectable pour contacts auxiliaires | |
| isolation galvanique entre PROFINET et tous les autres circuits | Yes |
| Spécifications pour le test de niveau de sécurité 1 selon PROFINET | Resilient to network loading |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted) |
| ● Pour la fonction de diagnostic : LED d’alimentation pour la surveillance de la tension | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 19.12.2016 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Marquage de protection contre les explosions pour la sécurité intrinsèque des équipements associés EEx ia | No |
| Marquage de protection contre les explosions pour la sécurité intrinsèque des équipements associés EEx ib | No |
| La fonction produit du périphérique PROFINET IO est prise en charge par la redondance du système PROFINET. | No |
| Homologation générale des produits Sécurité fonctionnelle/Sécurité des machines Déclaration de conformité Confirmation Certificat d'examen de type Déclaration de conformité britannique Certificats d'essais Autre Certificat d'essai spécial Certificats d'essais de type/Rapport d'essais Confirmation Certification PROFINET | General Product Approval |
