3SU1400-2AA10-1LA0

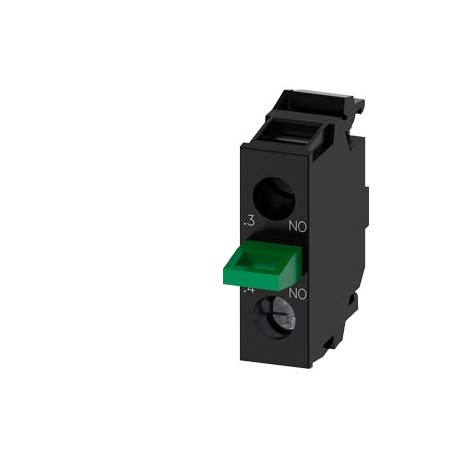

3SU1400-2AA10-1LA0 SIEMENS Contact module with 1 contact element, 1 NO, gold-plated contacts, screw terminal..
$0.00USD
4095 en stock
Spécifications clés
:Confirmation
EAN:4011209965133
UPC:804766359743
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209965133 |
| UPC | 804766359743 |
| ETIM | 5 |
| profondeur | 27.7 mm |
| largeur | 9.8 mm |
| eClass | 6 |
| hauteur | 33.2 mm |
| ● à AC | |
| Code de groupe | R711 |
| Date 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LBO----- |
| Groupe de produits | 5452 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| conception de la prise | other |
| Code des produits | 85365080 |
| Famille de produits | Modules |
| dernière modification : | 3/9/2022 |
| Poids net (kg) | 0,010 Kg |
| courant thermique | 10 A |
| type de tension | |
| Modèle (EF000010) | - |
| méthode de fixation | floor mounting |
| résistance aux chocs | |
| Pays d'origine | Germany |
| Transport maritime | other |
| tension de fonctionnement | |
| ● aux câbles AWG | 2x (18 ... 14) |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 95,00 x 148,00 x 1,00 |
| Description du produit | Contact module with 1 contact element, 1 NO, gold-plated contacts, screw terminal, for floor mounting |
| température ambiante | |
| fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| degré de pollution | 3 |
| désignation du produit | Contact module |
| classe de protection IP | |
| ● principal contact | 0 |
| ● Boîtier métallique | Yes |
| ● du terminal | IP20 |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +70 °C |
| ● de l'enceinte | IP40 |
| ● à la valeur nominale CC | 5 ... 500 V |
| ● commutation en retard | 0 |
| ● Boîtier en plastique | Yes |
| Douille de lampe (EF000048) | - |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● à la valeur nominale de 24 V | 10 A |
| ● à la valeur nominale de 48 V | 10 A |
| Approbation générale du produit | Declaration of Conformity |
| désignation du type de produit | 3SU1 |
| — à 50 Hz valeur nominale | 5 ... 500 V |
| — à 60 Hz valeur nominale | 5 ... 500 V |
| ● à la valeur nominale de 110 V | 10 A |
| ● à une valeur nominale de 230 V | 8 A |
| ● à la valeur nominale de 400 V | 8 A |
| ● à une valeur nominale de 500 V | 1.4 A |
| ● de la tension d'entrée | AC/DC |
| Déclaration de conformité | Test Certificates |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Méthode de montage (EF000003) | - |
| Délai de livraison standard départ usine | 75 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 3 600 1/h |
| aptitude à l'intégration | |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | Type Test Certificates/Test Report |
| courant opérationnel à AC-12 | |
| courant de fonctionnement à AC-15 | |
| courant opérationnel à DC-12 | |
| courant opérationnel à DC-13 | |
| ● de la tension de fonctionnement | AC/DC |
| Interdiction de substance (Date) | 10/01/2014 |
| type de connexion électrique | screw-type terminals |
| valeur nominale de la tension d'isolation | 500 V |
| ● selon la norme CEI 60068-2-6 | 10 ... 500 Hz: 5g |
| ● de modules et d'accessoires | Floor mounting |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| Fonction du produit ouverture positive | No |
| ● Solide avec traitement final de base | 2x (0.5 ... 0.75 mm²) |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1400-2AA10-1LA0 |
| ● solide sans traitement final du noyau | 2x (1.0 ... 1.5 mm²) |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | S |
| Nombre de commutateurs de signal de défaut (EF007613) | - |
| conception du contact des contacts auxiliaires | Gold-plated |
| couple de serrage avec bornes à vis | 0.8 ... 0.9 N·m |
| nombre de contacts NC pour les contacts auxiliaires | 0 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 2x (0.5 ... 1.5 mm²) |
| courant continu de la caractéristique C du disjoncteur miniature | 10 A |
| endurance électrique (cycles de commutation) typique | 10 000 000 |
| ● finement débridée sans traitement final de cœur | 2x (1,0 ... 1,5 mm²) |
| durée de vie mécanique (cycles de commutation) typique | 10 000 000 |
| ● pour les applications ferroviaires selon la norme EN 61373 | Category 1, Class B |
| Nombre de contacts en tant que contact de transition (EF008257) | 0 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Courant de fonctionnement nominal Ie à AC-15, 230 V (EF001385) | 6 |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 1 |
| Nombre de contacts normalement fermés (EF008255) | 0 |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3C3 (without salt spray), 3K6 (with relative humidity of 10 ... 95%, no condensation in operation permitted) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Homologation générale du produitDéclaration de conformitéConfirmationKCDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeDéclaration de conformité Royaume-UniCertificats d'essais de type/Rapport d'essaiCertificat d'essai spécialMarine / Transport maritimeAutreConfirmation | General Product Approval |
