En stock Produit phare
3SU1501-1AG50-1FA0

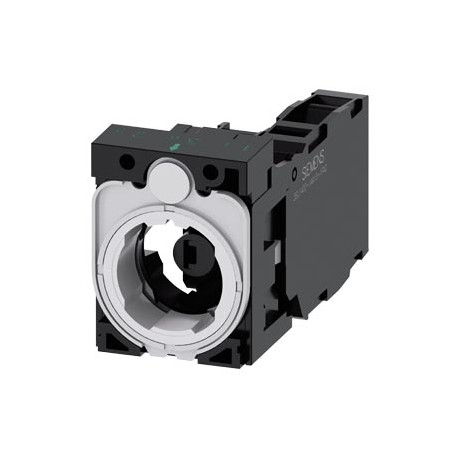

3SU1501-1AG50-1FA0 SIEMENS holder, 3-way, plastic, 1 NO+1 NC, LED module, blue, 6-24 V AC/DC, screw terminal
$0.00USD
4255 en stock
Spécifications clés
:
EAN:4011209964402
UPC:804766476471
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209964402 |
| UPC | 804766476471 |
| ETIM | 5 |
| largeur | 30 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 40 mm |
| ● à AC | |
| ● diode | Yes |
| Code de groupe | R711 |
| Facteur Métal | LBO----- |
| Date : 5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 5452 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Holders |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 0,047 Kg |
| intensité lumineuse | 280 ... 710 mcd |
| courant thermique | 10 A |
| Modèle (EF000010) | - |
| méthode de fixation | front plate mounting |
| résistance aux chocs | |
| ● source lumineuse | Yes |
| Pays d'origine | Germany |
| Certificats de test | other |
| tension de fonctionnement | |
| composant du produit | |
| couple de serrage | |
| ● aux câbles AWG | 2x (18 ... 14) |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| profondeur d'installation | 71.8 mm |
| largeur d'installation | 30 mm |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 40,00 x 65,00 x 30,00 |
| Description du produit | holder, 3-way, plastic, 1 NO+1 NC, LED module, blue, 6-24 V AC/DC, screw terminal |
| température ambiante | |
| fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| degré de pollution | 3 |
| désignation du produit | Holders |
| ● résistance en série | No |
| type de source lumineuse | LED |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +70 °C |
| ● transformateur de lampe | No |
| nombre de modules LED | 1 |
| ● à la valeur nominale CC | 6 ... 24 V |
| Douille de lampe (EF000048) | None |
| matériau du support | Plastic |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Approbation générale du produit | Declaration of Conformity |
| désignation du type de produit | 3SU1 |
| — à 50 Hz valeur nominale | 6 ... 24 V |
| — à 60 Hz valeur nominale | 6 ... 24 V |
| couleur de la source lumineuse | blue |
| nombre de modules de contact | 1 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Méthode de montage (EF000003) | Front fastening |
| ● du module LED fourni | 3SU1401-1BG50-1AA0 |
| ● du support fourni | 3SU1500-0AA10-0AA0 |
| Délai de livraison standard départ usine | 55 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 3 600 1/h |
| Unité de mesure de la taille de l'emballage | MM |
| Interdiction de substance (Date) | 10/01/2014 |
| numéro d'article du fabricant | |
| type de connexion électrique | |
| ● avec bornes à vis | 0.8 ... 0.9 N·m |
| valeur nominale de la tension d'isolation | 320 V |
| ● selon la norme CEI 60068-2-6 | 10 ... 500 Hz: 5g |
| ● de modules et d'accessoires | Screw-type terminal |
| ● du module de contact fourni | 3SU1400-1AA10-1FA0 |
| conception de l'élément d'actionnement | 3-way with module |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| Fonction du produit ouverture positive | Yes |
| forme de l'ouverture d'installation | round |
| Certificats d'essai de type/Rapport d'essai | Special Test Certificate |
| ● Solide avec traitement final de base | 2x (0.5 ... 0.75 mm²) |
| classe de protection IP du terminal | IP20, clamping screw tightened |
| épaisseur de la plaque avant utilisable | 1 ... 6 mm |
| courant d'appel maximal du module LED | 2 A |
| valeur nominale de résistance à la surtension | 4 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1501-1AG50-1FA0 |
| ● solide sans traitement final du noyau | 2x (1.0 ... 1.5 mm²) |
| Type de connexion électrique (EF003961) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | U |
| Nombre de commutateurs de signal de défaut (EF007613) | - |
| conception du contact des contacts auxiliaires | Silver alloy |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 2x (0.5 ... 1.5 mm²) |
| ● du module de contact fourni en position 1 | 3SU1400-1AA10-1FA0 |
| courant continu du fusible DIAZED gG | 10 A |
| courant continu de la caractéristique C du disjoncteur miniature | 10 A; for a short-circuit current smaller than 400 A |
| couple de serrage des vis du support | 1 ... 1.2 N·m |
| ● finement débridée sans traitement final de cœur | 2x (1,0 ... 1,5 mm²) |
| courant continu du fusible rapide DIAZED | 10 A |
| courant de fonctionnement à AC-15 à 230 V valeur nominale | 6 A |
| durée de vie mécanique (cycles de commutation) typique | 10 000 000 |
| ● pour les applications ferroviaires selon la norme EN 61373 | Category 1, Class B |
| Nombre de contacts en tant que contact de transition (EF008257) | 1 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Courant de fonctionnement nominal Ie à AC-15, 230 V (EF001385) | 6 |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 1 |
| Nombre de contacts normalement fermés (EF008255) | 1 |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Homologation générale du produit Déclaration de conformité Confirmation Déclaration de conformité britannique Certificats d'essai Autres certificats d'essai de type/rapport d'essai Certificat d'essai spécial Confirmation | General Product Approval |
Description du produit
SUPPORT FOR 3 MODULES, PLASTIC, 1NA+1NC, LED MODULE, BLUE, AC/DC 6-24V, SCREW TERMINALS. Manufactured to order. Non-Cancelable Non-Returnable.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
