3UF7011-1AU00-2

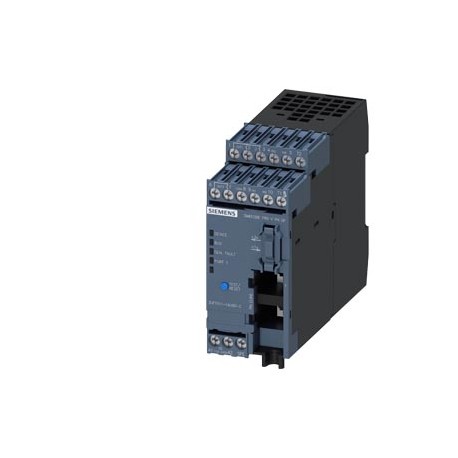

3UF7011-1AU00-2 SIEMENS Basic unit SIMOCODE pro V PN GP Ethernet/PROFINET IO, PN system redundancy, OPC UA s..
$0.00USD
3605 en stock
Spécifications clés
:
EAN:4047621058580
UPC:804766730566
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4047621058580 |
| UPC | 804766730566 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 124 mm |
| largeur | 45 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 111 mm |
| ● haut | 40 mm |
| ● gauche | 0 mm |
| ● droite | 0 mm |
| ● solide | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Code de groupe | R711 |
| ● bas | 40 mm |
| ● à 24 V | 6 A |
| ● à 60 V | 0.55 A |
| Confirmation | |
| Date : 5 février 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| ● à 120 V | 6 A |
| ● à 125 V | 0.25 A |
| ● à 230 V | 3 A |
| Groupe de produits | 5836 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| ● 1 maximum | 2 000 m |
| ● 2 maximum | 3 000 m; max. +50 °C (no protective separation) |
| ● 3 maximum | 4 000 m; max. +40 °C (no protective separation) |
| ● à 50 °C | 6 A |
| ● à 60 °C | 5 A |
| Code des produits | 85364900 |
| Famille de produits | SIMOCODE pro 3UF7 motor management and control devices |
| dernière modification : | 1/27/2022 |
| ● serveur web | Yes |
| Poids net (kg) | 0,360 Kg |
| ● valeur nominale | 110 ... 240 V |
| méthode de fixation | screw and snap-on mounting |
| nombre d'entrées | 4 |
| fonction du produit | |
| espacement requis | |
| résistance aux chocs | |
| ● unité de commande | Yes |
| ● démarrage direct | Yes |
| ● sortie relais | Yes |
| Pays d'origine | Germany |
| Certificats de test | Marine / Shipping |
| position de montage | any |
| nombre de sorties | 3 |
| composant du produit | |
| extension de produit | |
| humidité relative | |
| ● 1 valeur nominale | 50 Hz |
| ● 2 valeurs nominales | 60 Hz |
| ● entrée numérique | Yes |
| ● valeur initiale | 0.85 |
| ● appareil partagé | No |
| ● commande par glissement | No |
| ● fonction de test | Yes |
| ● commande de vanne | No |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| changement de comportement | monostable |
| ● I&M3 - commentaire | Yes |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 131,00 x 54,00 x 134,00 |
| Description du produit | Basic unit SIMOCODE pro V PN GP Ethernet/PROFINET IO, PN system redundancy, OPC UA server, Web server, transmission rate 100 Mbps, 1 x bus connection via RJ45, 4 I/3 Q freely parameterizable, Us: 110...240 V AC/DC, input for thermistor connection Monostable relay outputs, expandable by 1 extension module(DM, TM, EM) |
| température ambiante | |
| désignation du produit | Motor management system |
| classe de protection IP | IP20 |
| nombre d'interfaces | |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -40 ... +80 °C |
| ● valeur à pleine échelle | 1.1 |
| ● Démarrage en marche arrière | Yes |
| puissance active consommée | 4.8 W |
| conception du produit | basic unit 3 |
| taux de transfert maximum | 100 Mbit/s |
| type de sorties de relais | Monostable |
| ● Circuit Dahlander | No |
| ● Module d'E/S analogiques | No |
| ● communication dans les bus | Yes |
| ● détection du courant | Yes |
| ● détection de tension | No |
| interférence conduite | |
| catégorie environnementale | |
| ● circuit étoile-triangle | Yes |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● Détection d'asymétrie | Yes |
| ● Câbles AWG solides | 1x (20 ... 12), 2x (20 ... 14) |
| ● protection contre les surcharges | Yes |
| ● Protection par mot de passe | Yes |
| Approbation générale du produit | EMC |
| Certificat de test spécial | Special Test Certificate |
| désignation du type de produit | SIMOCODE pro V PN GP |
| ● à 50 Hz valeur nominale | 110 ... 240 V |
| ● à 60 Hz valeur nominale | 110 ... 240 V |
| ● Fonction de diagnostic | Yes |
| ● fonction de maintenance | Yes |
| ● résistance aux vibrations | 1-6 Hz / 15 mm; 6-500 Hz / 2 g |
| classe de conformité PROFINET | B |
| ● selon PROFIBUS | 0 |
| ● selon PROFINET | 1 |
| ● Détection de surtension | No |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| consommation d'énergie apparente | 8.3 VA |
| certificat d'aptitude | |
| ● câbles multibrins AWG | 1x (20 ... 14), 2x (20 ... 16) |
| ● Détection des défauts à la terre | Yes |
| ● entrées paramétrables | Yes |
| ● Détection de sous-tension | No |
| Délai de livraison standard départ usine | 1 Day/Days |
| Surcharge pour matières premières | None |
| ● surveillance de la puissance active | No |
| ● Commande du disjoncteur | Yes |
| ● Sorties paramétrables | Yes |
| ● Détection de défaillance de phase | Yes |
| ● surveillance du facteur de puissance | No |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de commande en courant alternatif | |
| Tension d'alimentation de commande en courant continu | |
| type de caractéristique d'entrée | Type 1 in accordance with EN 61131-2 |
| ● I&M2 - date d'installation | Yes |
| ● selon Ethernet/IP | 0 |
| ● module de mesure de courant | Yes |
| Interdiction de substance (Date) | 08/31/2018 |
| ● Unité de commande avec écran | No |
| ● Fonction d'acquisition de données | Yes |
| ● pour la connexion de la thermistance | 1 |
| ● Le protocole NTP est pris en charge. | Yes |
| Pour une utilisation en zones dangereuses | Declaration of Conformity |
| ● Reconnaissance de la séquence de phases | No |
| ● Le protocole LLDP est pris en charge. | Yes |
| ● Le protocole SNMP est pris en charge. | Yes |
| nombre de sorties de semi-conducteurs | 0 |
| valeur de déclenchement de la thermorésistance | 1 500 ... 1 650 Ω |
| ● Circuit inverseur Dahlander | No |
| ● selon la norme CEI 60068-2-27 | 15g / 11 ms |
| ● blocage de l'évaluation actuelle | Yes |
| ● Le protocole HTTPS est pris en charge. | Yes |
| fréquence de la tension d'alimentation de contrôle | |
| valeur de réponse de la thermorésistance | 3 400 ... 3 800 Ω |
| ● Module d'E/S numériques à sécurité intégrée | No |
| ● de la commande de court-circuit | 9 Ω |
| ● circuit de commutation de pôles | No |
| ● circuit d'inversion étoile-triangle | No |
| ● Détection de surintensité monophasée | Yes |
| ● Prend en charge l'arrêt PROFIenergy | Yes |
| ● module de surveillance de la température | Yes |
| ● module de surveillance des défauts à la terre | Yes |
| ● Relais de surcharge paramétrable | Yes |
| ● Détection de courant de sous-courant monophasé | Yes |
| ● Entrée pour connexion de la thermistance | Yes |
| valeur nominale de résistance à la surtension | 4 000 V |
| ● Module de mesure de courant/tension | No |
| ● Entrée pour la détection des défauts à la terre | No |
| ● Le protocole Modbus RTU est pris en charge. | No |
| Numéro d'article (Numéro destiné au marché) | 3UF7011-1AU00-2 |
| Immunité CEM selon la norme IEC 60947-1 | corresponds to degree of severity 3 |
| fonction d'identification et de maintenance | |
| Fonction du produit : commande de démarreur progressif | Yes |
| longueur du fil pour la connexion de la thermistance | |
| ● Le protocole EtherNet/IP est pris en charge. | No |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● I&M0 - Informations spécifiques à l'appareil | Yes |
| Code de référence selon la norme CEI 81346-2 | F |
| longueur de câble maximale pour les signaux numériques | 300 m |
| ● Le protocole est pris en charge par le serveur OPC UA | Yes |
| ● Entrée pour capteurs de température analogiques | No |
| ● Prend en charge les valeurs mesurées par PROFIenergy | Yes |
| protection tactile contre les chocs électriques | finger-safe |
| ● à l'interface Ethernet, détection automatique | Yes |
| ● pendant le stockage conformément à la norme IEC 60721 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| ● conformément à la directive ATEX 2014/34/UE | BVS 06 ATEX F001 |
| ● circuit d'inversion du commutateur de pôles | No |
| couple de serrage avec bornes à vis | 0.8 ... 1.2 N·m |
| ● à l'interface Ethernet Autocrossover | Yes |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV (power ports) / 1 kV (signal ports) |
| ● pendant le fonctionnement conformément à la norme IEC 60721 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● pendant le transport conformément à la norme IEC 60721 | 2K2, 2C1, 2S1, 2M2 |
| ● La redondance du système PROFINET est prise en charge | Yes; S2 in conjunction with SIMATIC PCS 7 CPU 410-5H |
| temps tampon en cas de panne de courant | 0.02 s |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● Suivi du nombre d'opérations de démarrage | Yes |
| ● Le protocole PROFIsafe est pris en charge | No |
| Conception de la protection contre les courts-circuits par sortie | Fuse links: gG 6 A, quick-response 10 A (IEC 60947-5-1), miniature circuit-breaker C char.: 1.6 A (IEC 60947-5-1) or 6 A (I_K < 500 A) |
| type de tension de la tension d'alimentation de commande | AC/DC |
| ● à l'interface Ethernet Négociation automatique | Yes |
| ● Évaluation de la protection du moteur par thermistance | Yes |
| Entrée numérique type 1 conforme à la norme IEC 61131 | Yes |
| ● Le protocole PROFIBUS DP est pris en charge. | No |
| ● Le protocole PROFINET IO est pris en charge. | Yes |
| endurance électrique (cycles de commutation) typique | 100 000 |
| altitude d'installation au-dessus du niveau de la mer | |
| Tension d'entrée à l'entrée numérique à la valeur nominale CC | 24 V |
| Interférences émises par la CEM selon la norme CEI 60947-1 | class A |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| durée de vie mécanique (cycles de commutation) typique | 10 000 000 |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| ● avec une section de conducteur maximale de 0,5 mm² | 50 m |
| ● avec une section de conducteur de 1,5 mm² maximum | 150 m |
| ● avec une section de conducteur de 2,5 mm² maximum | 250 m |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42J / 42J |
| Calibre de contact des contacts auxiliaires selon UL | B300 / R300 |
| couple de serrage [lbf·in] avec bornes à vis | 7 ... 10.3 lbf·in |
| nombre de sorties en tant qu'élément de commutation affecté par contact | 3 |
| émissions d'interférences HF conduites conformément à la norme CISPR11 | corresponds to degree of severity A |
| Émission d'interférences HF liées au champ selon la norme CISPR11 | corresponds to degree of severity A |
| résistance totale au froid, nombre de capteurs en série, maximum | 1.5 kΩ |
| ● La fonction produit est prise en charge par l'anneau de niveau périphérique (DLR) | No |
| ● Le protocole MRP (Media Redundancy Protocol) est pris en charge. | No |
| courant continu des contacts NO des sorties du relais | |
| nombre d'entrées numériques avec un potentiel de référence commun | 4 |
| ● I&M1 – désignation de niveau supérieur/désignation de localisation | Yes |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV |
| ● Le protocole ARP (Address Resolution Protocol) est pris en charge. | Yes |
| type de connexion électrique de l'interface de communication | 1 x RJ45 |
| ● Protocole de redondance des supports pour la duplication planifiée (MRPD) | No |
| (électriquement) séparation de protection selon la norme IEC 60947-1 | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 10 V |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 300 V |
| valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant continu | |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 31.08.2018 |
| Composant du produit : borne amovible pour circuit auxiliaire et de commande | Yes |
| tolérance symétrique relative de la fréquence de la tension d'alimentation de commande | 5 % |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant alternatif à 50 Hz | |
| Tension d'alimentation de contrôle du facteur de plage de fonctionnement, valeur nominale en courant alternatif à 60 Hz | |
| Groupe et catégorie des dispositifs explosifs selon la directive ATEX 2014/34/UE | II (2) G, II (2 ) D, I (M2) |
| courant de capacité de commutation des contacts NO des sorties de relais à AC-15 | |
| courant de capacité de commutation des contacts NO des sorties de relais à DC-13 | |
| Homologation générale du produit Confirmation EMC Pour une utilisation en zones dangereuses Déclaration de conformité Certificats d'essais Certificats d'essais de type/Rapport d'essais Certificats d'essais Marine/Transport Certificat d'essai spécial Certificat d'essai spécial Autre Confirmation | General Product Approval |
Description du produit
BASE UNIT SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, redundancy of the PN system, OPC UA server, web server, transmission speed 100 Mbits/s, 1 bus connection via RJ45, 4E/3A freely parameterizable, U
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
