En stock Produit phare
3UF7510-1AA00-0

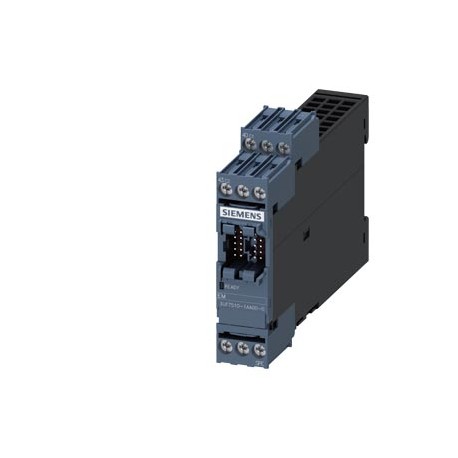

3UF7510-1AA00-0 SIEMENS Ground fault module with analog residual current detection for connection of a resid..
$0.00USD
4524 en stock
Spécifications clés
:Confirmation
EAN:4011209912496
UPC:887621549275
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209912496 |
| UPC | 887621549275 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 124 mm |
| largeur | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 92 mm |
| ● haut | 40 mm |
| ● gauche | 0 mm |
| ● droite | 0 mm |
| ● solide | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Code de groupe | R711 |
| ● bas | 40 mm |
| Date 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| Groupe de produits | 5836 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| ● 1 maximum | 2 000 m |
| ● 2 maximum | 3 000 m; max. +50 °C (no protective separation) |
| ● 3 maximum | 4 000 m; max. +40 °C (no protective separation) |
| Code des produits | 85389091 |
| Famille de produits | SIMOCODE pro 3UF7 motor management and control devices |
| dernière modification : | 4/7/2022 |
| Poids net (kg) | 0,134 Kg |
| Modèle (EF000010) | Earth fault module |
| méthode de fixation | screw and snap-on mounting |
| nombre d'entrées | 1 |
| espacement requis | |
| Pays d'origine | Germany |
| Certificats de test | Marine / Shipping |
| position de montage | any |
| nombre de sorties | 0 |
| composant du produit | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 28,00 x 108,50 x 147,00 |
| Description du produit | Ground fault module with analog residual current detection for connection of a residual-current transformer 3UL23, max. 1 ground fault module per, for SIMOCODE pro V basic unit |
| température ambiante | |
| désignation du produit | ground fault modules |
| classe de protection IP | IP20 |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -40 ... +80 °C |
| puissance active consommée | 0.1 W |
| temps de réponse maximum | 100 ms |
| interférence conduite | |
| catégorie environnementale | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| nombre d'entrées analogiques | 1 |
| ● Câbles AWG solides | 1x (20 ... 14), 2x (20 ... 16) |
| Approbation générale du produit | EMC |
| nombre de sorties analogiques | 0 |
| nombre d'entrées numériques | 0 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| ● câbles multibrins AWG | 1x (20 ... 12), 2x (20 ... 14) |
| Délai de livraison standard départ usine | 1 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Interdiction de substance (Date) | 05/01/2012 |
| Fonction de commutation (EF000189) | - |
| numéro d'article du fabricant | |
| type de courant pour la surveillance | AC and pulse-shaped direct currents (type A) |
| nombre de sorties de semi-conducteurs | 0 |
| Nombre d'entrées binaires (EF003817) | 0 |
| Certificats d'essai de type/Rapport d'essai | |
| humidité relative pendant le fonctionnement | 5 ... 95 % |
| ● Entrée pour connexion de la thermistance | No |
| Degré de protection (IP) (EF005474) | IP20 |
| Nombre d'entrées analogiques (EF001994) | 1 |
| ● Entrée pour la détection des défauts à la terre | Yes |
| Numéro d'article (Numéro destiné au marché) | 3UF7510-1AA00-0 |
| Immunité CEM selon la norme IEC 60947-1 | corresponds to degree of severity 3 |
| Nombre de sorties analogiques (EF001995) | 0 |
| Type de tension pour l'actionnement (EF008242) | - |
| Degré de protection (NEMA) (EF011959) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Nombre de sorties électroniques (EF006929) | 0 |
| valeur initiale de la fréquence de ligne mesurable | 400 Hz |
| ● Entrée pour capteurs de température analogiques | No |
| protection tactile contre les chocs électriques | finger-safe |
| ● pendant le stockage conformément à la norme IEC 60721 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| Entrée pour la détection des défauts à la terre (EF007115) | true |
| Entrée pour connexion de thermistance (EF007116) | false |
| Nombre de sorties, avec contact (EF006936) | 0 |
| valeur pleine échelle de la fréquence de ligne mesurable | 16 Hz |
| couple de serrage avec bornes à vis | 0.8 ... 1.2 N·m |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 1 kV |
| ● pendant le fonctionnement conformément à la norme IEC 60721 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● pendant le transport conformément à la norme IEC 60721 | 2K2, 2C1, 2S1, 2M2 |
| résistance aux chocs selon la norme IEC 60068-2-27 | 15g / 11 ms |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| altitude d'installation au-dessus du niveau de la mer | |
| résistance aux vibrations selon la norme IEC 60068-2-6 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Entrée pour capteur de température analogique (EF007114) | false |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | - |
| Interférences émises par la CEM selon la norme CEI 60947-1 | class A |
| ● 1 transformateur de courant différentiel connectable | 3UL2302-1A |
| ● 2 transformateurs de courant différentiel connectables | 3UL2303-1A |
| ● 3 transformateurs de courant différentiel connectables | 3UL2304-1A |
| ● 4 transformateurs de courant différentiel connectables | 3UL2305-1A |
| ● 5 transformateurs de courant différentiel connectables | 3UL2306-1A |
| ● 6 transformateurs de courant différentiel connectables | 3UL2307-1A |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| nombre d'entrées de capteurs pour la détection des défauts à la terre | 1 |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42J / 42J |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| couple de serrage [lbf·in] avec bornes à vis | 7 ... 10.3 lbf·in |
| nombre de sorties en tant qu'élément de commutation affecté par contact | 0 |
| Émission d'interférences HF liées au champ selon la norme CISPR11 | corresponds to degree of severity A |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV |
| (électriquement) séparation de protection selon la norme IEC 60947-1 | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. 2668, must be observed. |
| écart de mesure relatif du transformateur de courant différentiel résiduel | 2.5 % |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 10 V |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| diamètre de l'orifice d'entrée du transformateur de courant différentiel raccordable | 35 ... 210 mm |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Type de connexion électrique pour circuit de courant auxiliaire et de commande (EF006979) | Screw connection |
| Homologation générale du produit Déclaration de conformité EMC Confirmation Certificats d'essais Marine / Transport maritime Autre Type de certificats d'essais / Rapport d'essais Confirmation | General Product Approval |
