3VA1116-4ED12-0AA0

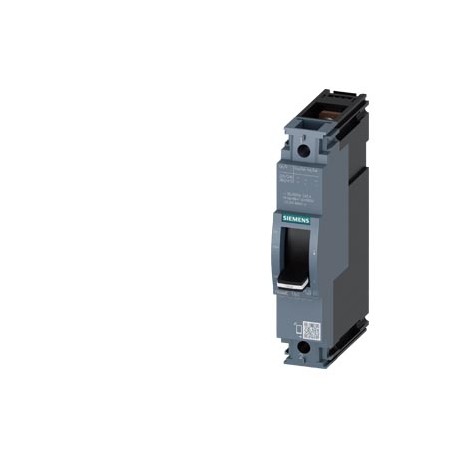

3VA1116-4ED12-0AA0 SIEMENS circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu 36kA @ 240V 1-po..
$0.00USD
3534 en stock
Spécifications clés
:
EAN:4042948829851
UPC:804766428296
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4042948829851 |
| UPC | 804766428296 |
| ETIM | 5 |
| IDÉE | 4 |
| Largeur | 25.4 mm |
| profondeur | 70 mm |
| Hauteur | 130 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Code de groupe | P360 |
| Poids net | 400 g |
| profondeur [en] | 2.76 in |
| largeur [en] | 1 in |
| hauteur [en] | 5.12 in |
| Confirmation | |
| Facteur Métal | LOA----- |
| ● à 240 V | 36 kA |
| ● à 415 V | 6 kA |
| Date : 17/05/2022 | |
| Groupe de produits | 5375 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| ● à 40 °C | 160 A |
| ● à 45 °C | 160 A |
| ● à 50 °C | 160 A |
| ● à 55 °C | 158 A |
| ● à 60 °C | 155 A |
| ● à 65 °C | 153 A |
| ● à 70 °C | 150 A |
| Code des produits | 85362090 |
| Famille de produits | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| dernière modification : | 10/3/2021 |
| Poids net (kg) | 0,400 Kg |
| Version du produit | Line protection |
| nombre de pôles | 1 |
| fonction du produit | |
| Pays d'origine | Czech Republic |
| Transport maritime | other |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 34,00 x 140,00 x 108,00 |
| Description du produit | circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 240V 1-pole, line protection TM210, FTFM, In=160A overload protection Ir=160A fixed short-circuit protection Ii=10 x In nut keeper kit |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | Molded case circuit breaker |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Approbation générale du produit | EMC |
| Tension nominale (EF003977) | ['415', '415'] |
| perte de puissance [W] / maximum | 12.67 W |
| Déclaration de conformité | Test Certificates |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| Nombre de pôles (EF001391) | 1 |
| ● fonction de communication | No |
| Délai de livraison standard départ usine | 5 Day/Days |
| Surcharge pour matières premières | None |
| tension d'isolation nominale Ui | 500 V |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| ● pendant le stockage / maximum | 80 °C |
| ● pendant le stockage / minimum | -40 °C |
| Courant permanent affecté Iu | 160 A |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| ● pendant le fonctionnement / maximum | 70 °C |
| ● pendant le fonctionnement / minimum | -25 °C |
| ● autre fonction de mesure | No |
| Entraînement moteur en option (EF007386) | false |
| version de surveillance des défauts à la terre | Without |
| Entraînement moteur intégré (EF006697) | false |
| conception du dispositif de déclenchement de surintensité | TM210 |
| Type d'élément de commande (EF006976) | Rocker lever |
| conception de la protection contre les courts-circuits | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| Indice de protection IP / sur la face avant | IP40 |
| Degré de protection (IP) (EF005474) | IP40 |
| Numéro d'article (Numéro destiné au marché) | 3VA1116-4ED12-0AA0 |
| Courant permanent nominal Iu (EF001389) | 160.0 |
| Avec déclencheur à tension réduite (EF007518) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec indicateur éteint (EF007006) | - |
| Tension de fonctionnement nominale maximale Ue avec CC | 125 V |
| Code de référence / selon la norme IEC 81346-2 | Q |
| extension de produit / optionnel / entraînement par moteur | No |
| valeur de réponse réglable courant / li max. | 1 600 A |
| valeur de réponse réglable courant / li min. | 1 600 A |
| Réglage actuel de la surcharge (EF002336) | ['160', '160'] |
| capacité de court-circuit (Icm) | |
| Protection intégrée contre les défauts à la terre (EF007296) | false |
| Conducteurs neutres / évolutifs/rénovables | No |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| fonction de protection du disjoncteur de surintensité | LI |
| Dispositif complet avec unité de protection (EF008906) | true |
| classe de capacité de coupure du disjoncteur | S |
| Courant de fonctionnement nominal maximal de la taille du châssis | 160 A |
| Montage sur rail DIN (rail en forme de chapeau) en option (EF008904) | true |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12P / 1CB |
| durée de vie mécanique (cycles de commutation) / typique | 20 000 |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| pouvoir de coupure courant de court-circuit de fonctionnement (Ics) | |
| Convient pour un montage sur rail DIN (rail en forme de chapeau) (EF007250) | true |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| type de connexion électrique / pour circuit de courant principal | nut keeper kit on both ends |
| Protection contre les défauts à la terre / déclenchement commutable / I2t=ON/OFF | No |
| Position de connexion pour le circuit de courant principal (EF006671) | Front side |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['1600', '1600'] |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| disposition des connecteurs électriques / pour circuit de courant principal | Front terminal |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Plage de réglage du déclencheur de court-circuit retardé à court terme (EF007129) | ['-', '-'] |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, 50 Hz (EF007048) | 6.0 |
| Endurance électrique (cycles de commutation) / à AC-1 / à 690 V 50/60 Hz | 6 300 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.04.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Endurance électrique (cycles de commutation) / à AC-1 / à 380/415 V 50/60 Hz | 9 000 |
| conception de la surface / des connexions / sur le dessus de l'interrupteur (N, 1, 3, 5) | Silver |
| conception de la surface / des connexions / sur le dessous de l'interrupteur (N, 2, 4, 6) | Tin |
| Type de section transversale du conducteur connectable, vis de connexion, largeur x épaisseur, max. | 17 x 6.5 mm |
| Type de section transversale du conducteur connectable, vis de connexion, largeur x épaisseur, min. | 12 x 1 mm |
| Pertes de puissance active / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 12.67 W |
| Homologation générale de produit Confirmation EMC Divers Déclaration de conformité Certificats d'essais Marine / Transport maritime Déclaration de conformité Royaume-Uni Certificat d'essai spécial Certificats d'essais de type / Rapport d'essai Divers Marine / Transport maritime Autres CCS / Société de classification chinoise Divers Divers | General Product Approval |
Description du produit
AUTOMATIC SWITCH 3VA1 IEC SIZE 160 CUTTING POWER CLASS S ICU=36KA @ 240 V 1 POLE, PROTEC. TM210, FTFM, IN=160A OVERLOAD PROTECTION IR=160A FIXED ADJUSTMENT SHORT CIRCUIT PROTECTION II=10 X IN FLAT SCR
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Confirmation
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
