En stock Produit phare
3VA2125-5MP32-0AA0

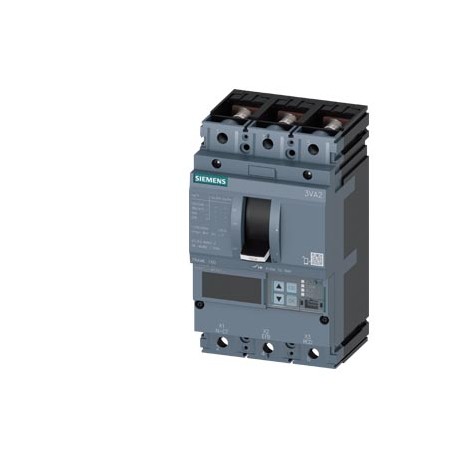

3VA2125-5MP32-0AA0 SIEMENS CIRCUIT BREAKER 3VA2 IEC FRAME 160 BREAKING CAPACITY CLASS M ICU 55KA @ 415 V 3-P..
$0.00USD
4802 en stock
Spécifications clés
:UK Declaration of Conformity
EAN:4042948903902
CEM:Declaration of Conformity
UPC:804766886089
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| UK Declaration of Conformity | |
| EAN | 4042948903902 |
| CEM | Declaration of Conformity |
| UPC | 804766886089 |
| ETIM | 5 |
| IDÉE | 4 |
| Largeur | 105 mm |
| profondeur | 86 mm |
| Hauteur | 181 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Code de groupe | P360 |
| Poids net | 2.13 kg |
| profondeur [en] | 3.39 in |
| largeur [en] | 4.13 in |
| hauteur [en] | 7.13 in |
| Confirmation | |
| Facteur Métal | LOA----- |
| ● à 240 V | 85 kA |
| ● à 415 V | 55 kA |
| ● à 440 V | 55 kA |
| ● à 500 V | 36 kA |
| ● à 690 V | 2.5 kA |
| Date : 16/05/2022 | |
| Groupe de produits | 5374 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| ● à 40 °C | 25 A |
| ● à 45 °C | 25 A |
| ● à 50 °C | 25 A |
| ● à 55 °C | 25 A |
| ● à 60 °C | 25 A |
| ● à 65 °C | 25 A |
| ● à 70 °C | 25 A |
| Code des produits | 85362090 |
| Famille de produits | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| dernière modification : | 10/8/2021 |
| Poids net (kg) | 2,130 Kg |
| Version du produit | Motor protection |
| nombre de pôles | 3 |
| fonction du produit | |
| Pays d'origine | Czech Republic |
| Transport maritime | other |
| composant du produit | |
| LKZ_FDB/ CatalogID | LV10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| ● indicateur de trajet | No |
| Dimensions de l'emballage | 129,00 x 195,00 x 142,00 |
| Description du produit | CIRCUIT BREAKER 3VA2 IEC FRAME 160 BREAKING CAPACITY CLASS M ICU=55KA @ 415 V 3-POLE, MOTOR PROTECTION ETU550M, LSI, In=25A OVERLOAD PROTECTION IR=10A ...25A SHORT CIRCUIT PROTECTION ISD=1,2... 15X IN,II=3...15X IN BUSBAR CONNECTION |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | Molded case circuit breaker |
| ● Déclencheur de tension | No |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| perte de puissance [W] / maximum | 0.6 W |
| ● Déclenchement en cas de sous-tension | No |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| ● fonction de communication | Yes |
| Délai de livraison standard départ usine | 15 Day/Days |
| Surcharge pour matières premières | None |
| tension d'isolation nominale Ui | 800 V |
| ● Détection de défaillance de phase | Yes |
| Unité de mesure de la taille de l'emballage | MM |
| ● pendant le stockage / maximum | 80 °C |
| ● pendant le stockage / minimum | -40 °C |
| Courant permanent affecté Iu | 25 A |
| ● pendant le fonctionnement / maximum | 70 °C |
| ● pendant le fonctionnement / minimum | -25 °C |
| ● autre fonction de mesure | No |
| version de surveillance des défauts à la terre | Without |
| conception du dispositif de déclenchement de surintensité | ETU550M |
| Indice de protection IP / sur la face avant | IP40 |
| Puissance de fonctionnement / à AC-3 / à 230 V | 5 500 W |
| Puissance de fonctionnement / à AC-3 / à 400 V | 11 000 W |
| Numéro d'article (Numéro destiné au marché) | 3VA2125-5MP32-0AA0 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence / selon la norme IEC 81346-2 | Q |
| extension de produit / optionnel / entraînement par moteur | Yes |
| valeur de réponse réglable courant / li max. | 375 A |
| valeur de réponse réglable courant / li min. | 75 A |
| capacité de court-circuit (Icm) | |
| Conducteurs neutres / évolutifs/rénovables | No |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| fonction de protection du disjoncteur de surintensité | LSI |
| classe de capacité de coupure du disjoncteur | M |
| Courant de fonctionnement nominal maximal de la taille du châssis | 160 A |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12P / 1CB |
| durée de vie mécanique (cycles de commutation) / typique | 25 000 |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| pouvoir de coupure courant de court-circuit de fonctionnement (Ics) | |
| type de connexion électrique / pour circuit de courant principal | on both sides nut keeper kit |
| Protection contre les défauts à la terre / déclenchement commutable / I2t=ON/OFF | No |
| disposition des connecteurs électriques / pour circuit de courant principal | Front terminal |
| Endurance électrique (cycles de commutation) / à AC-1 / à 690 V 50/60 Hz | 9 800 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.01.2017 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Endurance électrique (cycles de commutation) / à AC-1 / à 380/415 V 50/60 Hz | 14 000 |
| Endurance électrique (cycles de commutation) / à AC-3 / à 380/415 V 50/60 Hz | 10 000 |
| conception de la surface / des connexions / sur le dessus de l'interrupteur (N, 1, 3, 5) | tin |
| Type de section transversale du conducteur connectable, vis de connexion, largeur x épaisseur, max. | 25 x 8 mm |
| Type de section transversale du conducteur connectable, vis de connexion, largeur x épaisseur, min. | 13 x 1 mm |
| Pertes de puissance active / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 0.2 W |
| Homologation générale du produitConfirmationDiversDéclaration de conformité EMCCertificats d'essaisMarine / Transport maritimeDéclaration de conformité Royaume-UniCertificat d'essai spécialDiversMarine / Transport maritimeAutresCCS / Société de classification chinoiseDiversDivers | General Product Approval |
Description du produit
Circuit Breaker 3VA2 IEC size 160 Cutting power class M Icu=55 kA @ 415 V 3 poles, motor protection ETU550M, LSI, In=25 A overload protection Ir=10A ... 25A short circuit protection ISD=1,2... 15x In,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Confirmation
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
