3VA6225-8JQ41-0AA0

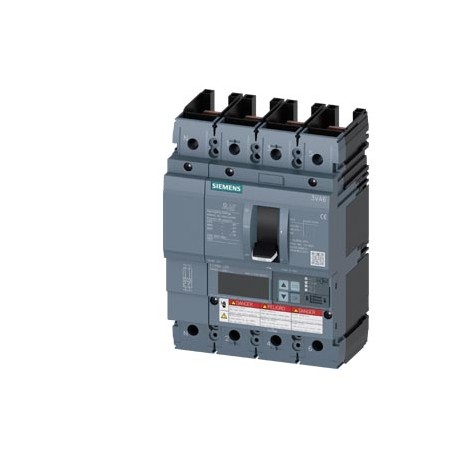

3VA6225-8JQ41-0AA0 SIEMENS circuit breaker 3VA6 UL frame 250 breaking capacity class L 150kA @ 480V 4-pole, ..
$0.00USD
3687 en stock
Spécifications clés
:Confirmation
EAN:4042948855157
UPC:804766308963
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4042948855157 |
| UPC | 804766308963 |
| ETIM | 5 |
| IDÉE | 4 |
| Largeur | 140 mm |
| profondeur | 86 mm |
| Hauteur | 198 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Code de groupe | P360 |
| Poids net | 3.2 kg |
| profondeur [en] | 3.39 in |
| largeur [en] | 5.51 in |
| hauteur [en] | 7.8 in |
| Facteur Métal | LOA----- |
| ● à 240 V | 200 kA |
| ● à 415 V | 150 kA |
| ● à 480 V | 150 kA |
| ● à 600 V | 50 kA |
| ● à 690 V | 3 kA |
| Date : 5 octobre 2022 | |
| Groupe de produits | 5383 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| ● à 40 °C | 250 A |
| ● à 45 °C | 250 A |
| ● à 50 °C | 250 A |
| ● à 55 °C | 238 A |
| ● à 60 °C | 225 A |
| ● à 65 °C | 213 A |
| ● à 70 °C | 200 A |
| Code des produits | 85362090 |
| Famille de produits | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| dernière modification : | 11/26/2021 |
| Poids net (kg) | 3,200 Kg |
| Version du produit | System protection |
| nombre de pôles | 4 |
| fonction du produit | |
| Pays d'origine | Czech Republic |
| Transport maritime | other |
| composant du produit | |
| LKZ_FDB/ CatalogID | LV10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| ● à 600 V / 347 V | 50 kA |
| ● indicateur de trajet | No |
| Dimensions de l'emballage | 169,00 x 200,00 x 145,00 |
| Description du produit | circuit breaker 3VA6 UL frame 250 breaking capacity class L 150kA @ 480V 4-pole, line protection ETU560, LSIG, In=250A overload protection Ir=100A...250A short-circuit protection Isd=0.6..10x In, Ii=1.5..10x In N conductor protection adjustable (OFF, up to 100%) ground-fault protection Ig=0.2...1 x In= tg=0.05-0.8s without connection |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | Molded-case circuit breaker |
| ● Déclencheur de tension | No |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Approbation générale du produit | EMC |
| Tension nominale (EF003977) | ['600', '600'] |
| perte de puissance [W] / maximum | 42 W |
| ● Déclenchement en cas de sous-tension | No |
| courant de coupure | |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| Nombre de pôles (EF001391) | 4 |
| ● fonction de communication | Yes |
| Délai de livraison standard départ usine | 40 Day/Days |
| Surcharge pour matières premières | None |
| tension d'isolation nominale Ui | 800 V |
| Unité de mesure de la taille de l'emballage | MM |
| ● pendant le stockage / maximum | 80 °C |
| ● pendant le stockage / minimum | -40 °C |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| ● pendant le fonctionnement / maximum | 70 °C |
| ● pendant le fonctionnement / minimum | -25 °C |
| ● autre fonction de mesure | No |
| Entraînement moteur en option (EF007386) | true |
| version de surveillance des défauts à la terre | Summation current formation L + N-conductor |
| Entraînement moteur intégré (EF006697) | false |
| conception du dispositif de déclenchement de surintensité | ETU560 |
| Type d'élément de commande (EF006976) | Rocker lever |
| Indice de protection IP / sur la face avant | IP40 |
| Degré de protection (IP) (EF005474) | IP40 |
| Numéro d'article (Numéro destiné au marché) | 3VA6225-8JQ41-0AA0 |
| Courant permanent nominal Iu (EF001389) | 250.0 |
| Avec déclencheur à tension réduite (EF007518) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec indicateur éteint (EF007006) | - |
| Code de référence / selon la norme IEC 81346-2 | Q |
| Désignation du produit / selon le fichier UL | LFAE |
| extension de produit / optionnel / entraînement par moteur | Yes |
| valeur de réponse réglable courant / lg max. | 250 A |
| valeur de réponse réglable courant / lg min. | 0.5 s |
| valeur de réponse réglable courant / li max. | 2 500 A |
| valeur de réponse réglable courant / li min. | 375 A |
| valeur de réponse réglable courant / tg min. | 0.05 s |
| Réglage actuel de la surcharge (EF002336) | ['-', '-'] |
| capacité de court-circuit (Icm) | |
| Protection intégrée contre les défauts à la terre (EF007296) | true |
| Conducteurs neutres / évolutifs/rénovables | No |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| fonction de protection du disjoncteur de surintensité | LSIG |
| Dispositif complet avec unité de protection (EF008906) | true |
| classe de capacité de coupure du disjoncteur | L |
| endurance électrique (cycles de commutation) / à 480 V | 12 000 |
| endurance électrique (cycles de commutation) / à 600 V | 8 400 |
| Marquage / conforme à la norme UL 489 / disjoncteur à 100 % | No |
| Montage sur rail DIN (rail en forme de chapeau) en option (EF008904) | true |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12P / 1CB |
| durée de vie mécanique (cycles de commutation) / typique | 25 000 |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| pouvoir de coupure courant de court-circuit de fonctionnement (Ics) | |
| Convient pour un montage sur rail DIN (rail en forme de chapeau) (EF007250) | true |
| Type de connexion électrique du circuit principal (EF006819) | Other |
| type de connexion électrique / pour circuit de courant principal | Without |
| Protection contre les défauts à la terre / déclenchement commutable / I2t=ON/OFF | Yes |
| Position de connexion pour le circuit de courant principal (EF006671) | Other |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['-', '-'] |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| disposition des connecteurs électriques / pour circuit de courant principal | Without connection |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Plage de réglage du déclencheur de court-circuit retardé à court terme (EF007129) | ['-', '-'] |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, 50 Hz (EF007048) | 150.0 |
| Endurance électrique (cycles de commutation) / à AC-1 / à 690 V 50/60 Hz | 8 400 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.01.2016 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Endurance électrique (cycles de commutation) / à AC-1 / à 380/415 V 50/60 Hz | 12 000 |
| certificat de convenance / approbation pour usage naval (hors navires de combat) / supplément SB | Yes |
| Pertes de puissance active / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 14 W |
| Conception du commutateur de charge / selon UL 489 / Disjoncteur de chauffage, de climatisation et de réfrigération (type HACR) | Yes |
| Confirmation d'homologation générale du produitHomologation générale du produitEMCDéclaration de conformitéDiversDéclaration de conformité Royaume-UniMarine / Transport maritimeAutreDiversDivers | General Product Approval |
Description du produit
AUTOMATIC SWITCH 3VA6 UL size 250 CUTTING POWER CLASS L 150KA @ 480 V 4 POLES, PROT. DISTRIBUTIONS ETU560, LSIG, IN=250A OVERLOAD PROTECTION IR=100A ... 250A SHORT CIRCUIT PROTECTION ISD=0,6..10X IN,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
