3VT1704-2EB46-0AA0

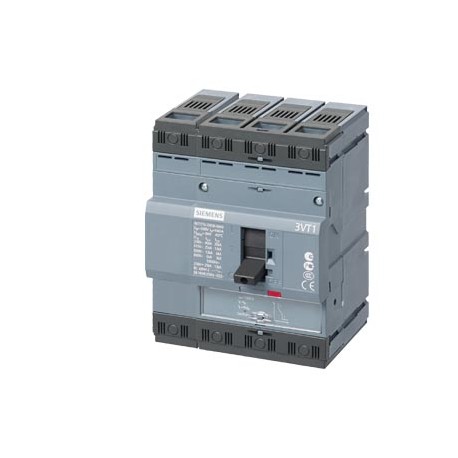

3VT1704-2EB46-0AA0 SIEMENS circuit breaker 3VT1 standard breaking capacity Icu 25kA, 415V AC 4-pole starter ..
$0.00USD
3024 en stock
Spécifications clés
:Value
EAN:4011209762312
UPC:Not available
Profondeur:80 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209762312 |
| UPC | Not available |
| Profondeur | 80 mm |
| Notes | Sucessor:Successor portfolio 3VA; further information via www.siemens.com/3VA |
| Largeur | 100 mm |
| Hauteur | 130 mm |
| Code de groupe | P360 |
| poids net | 1.336 kg |
| Groupe de prix | 193 |
| ● maximum | 55 °C |
| ● minimum | -40 °C |
| Facteur Métal | LCP----- |
| Type de montage | fixed mounting |
| Groupe de produits | 3749 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85362010 |
| Famille de produits | Not available |
| Catégorie d'utilisation | A |
| Poids net (kg) | 1,359 Kg |
| nombre de pôles | 4 |
| Fonction du produit | |
| Pays d'origine | Czech Republic |
| Courant de fonctionnement | |
| Composant du produit | |
| position de montage | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| LKZ_FDB/ CatalogID | LV10.1 |
| Date d'entrée en vigueur du PLM | Product is cancelled since: 01.10.2019 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| ● Indicateur de trajet | No |
| Fréquence de fonctionnement | |
| Dimensions de l'emballage | 97,00 x 147,00 x 112,00 |
| Description du produit | circuit breaker 3VT1 standard breaking capacity Icu=25kA, 415V AC 4-pole; starter combination trip unit TM, LIN In=40A rated current II=200...400A, short-circuit protection N conductor unprotected without auxiliary release without auxiliary/alarm switch |
| Désignation du produit | 3VT1_5 molded case circuit breakers |
| Classe de protection IP | IP40 |
| ● 1 / valeur nominale | 50 Hz |
| ● 2 / valeur nominale | 60 Hz |
| ● Déclencheur de tension | No |
| ● Interrupteur auxiliaire | No |
| Cycle de vie du produit (PLM) | PM410:Product cancellation |
| ● Protection contre les surcharges | Yes |
| ● adéquation à l'utilisation | starter combinations |
| Approbation générale du produit | Declaration of Conformity |
| Tension nominale (EF003977) | - |
| ● Déclenchement en cas de sous-tension | No |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| Nombre de pôles (EF001391) | 4 |
| ● à 240 V / valeur nominale | 20 kA |
| ● à 415 V / valeur nominale | 13 kA |
| ● à 500 V / valeur nominale | 6 kA |
| ● à 690 V / valeur nominale | 3 kA |
| Calibre du disjoncteur | 3VT1 |
| Délai de livraison standard départ usine | 15 Day/Days |
| Surcharge pour matières premières | None |
| ● Protection contre les défauts à la terre | No |
| ● Détection de défaillance de phase | No |
| ● à 40 °C / valeur nominale | 40 A |
| ● à 50 °C / valeur nominale | 38 A |
| Unité de mesure de la taille de l'emballage | MM |
| Fréquence de fonctionnement / maximum | 120 1/h |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Dimensions du produit (L x l x H) | Not available |
| Entraînement moteur en option (EF007386) | true |
| Courant continu / valeur nominale | 40 A |
| Tension d'isolement / valeur nominale | 690 V |
| courant de valeur de captage réglable | |
| Conception du mécanisme de fonctionnement | toggle handle |
| Conception du dispositif de déclenchement de surintensité | M |
| Entraînement moteur intégré (EF006697) | false |
| Type d'élément de commande (EF006976) | Rocker lever |
| Température ambiante / pendant le stockage | |
| Degré de protection (IP) (EF005474) | IP40 |
| Numéro d'article (Numéro destiné au marché) | 3VT1704-2EB46-0AA0 |
| Classe de performance pour disjoncteur | N |
| Courant permanent nominal Iu (EF001389) | 40.0 |
| Avec déclencheur à tension réduite (EF007518) | false |
| Température ambiante / pendant le fonctionnement | |
| Résistance à la surtension / valeur nominale | 8 kV |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec indicateur éteint (EF007006) | false |
| Extension de produit / optionnel / entraînement par moteur | Yes |
| Réglage actuel de la surcharge (EF002336) | ['-', '-'] |
| Type de mécanisme d'entraînement / entraînement du moteur | No |
| ● Code de référence / selon DIN EN 81346-2 | Q |
| ● Code de référence / selon DIN EN 61346-2 | Q |
| Protection intégrée contre les défauts à la terre (EF007296) | false |
| ● Aptitude à l'utilisation / Moyens de déconnexion | Yes |
| ● Déclenchement par sous-tension avec contact principal | No |
| Nombre de contacts CO / pour les contacts auxiliaires | 0 |
| Nombre de contacts NC / pour les contacts auxiliaires | 0 |
| Nombre de contacts NO / pour les contacts auxiliaires | 0 |
| fonction de protection du disjoncteur de surintensité | I |
| Dispositif complet avec unité de protection (EF008906) | true |
| Endurance électrique (cycles de commutation) / typique | 6 000 |
| Montage sur rail DIN (rail en forme de chapeau) en option (EF008904) | true |
| Durée de vie mécanique (cycles de commutation) / typique | 20 000 |
| Capacité de coupure maximale du courant de court-circuit (Icu) | |
| Convient pour un montage sur rail DIN (rail en forme de chapeau) (EF007250) | true |
| Type de raccordement électrique / pour circuit de courant principal | box terminal |
| Type de connexion électrique du circuit principal (EF006819) | Frame clamp |
| Capacité de coupure du courant de court-circuit opérationnel (Ics) | |
| Position de connexion pour le circuit de courant principal (EF006671) | Front side |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['200', '400'] |
| ● de l'unité de déclenchement instantané en court-circuit / valeur initiale | 200 A |
| ● Pour conducteurs neutres / Protection contre les courts-circuits et les surcharges | No |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| Disposition des connecteurs électriques / pour le circuit de courant principal | front side |
| ● de l'unité de déclenchement instantané en court-circuit / Valeur pleine échelle | 400 A |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Plage de réglage du déclencheur de court-circuit retardé à court terme (EF007129) | ['-', '-'] |
| Température de déclassement / pour la valeur nominale du courant continu | 40 °C |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, 50 Hz (EF007048) | 25.0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.11.2007 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Pertes de puissance [W] / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 1.33 W |
| Homologation générale du produit, Déclaration de conformité, Certificats d'essais, Autres certificats d'essais de type/Rapport d'essais, Divers, Déclaration du fabricant | General Product Approval |
