3VT3763-3AA56-0AA0

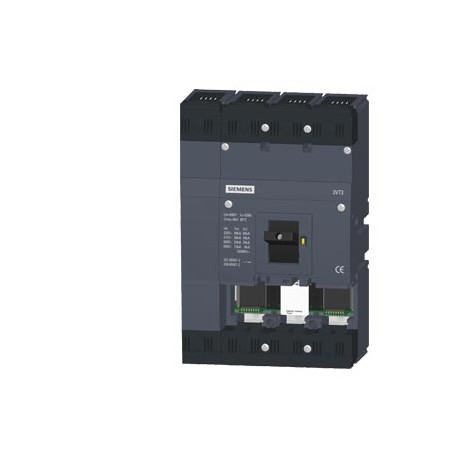

3VT3763-3AA56-0AA0 SIEMENS circuit breaker 3VT3 high breaking capacity Icu 65kA, 415V AC 4-pole circuit brea..
$0.00USD
3420 en stock
Spécifications clés
:Value
EAN:4011209763210
UPC:Not available
Profondeur:117 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209763210 |
| UPC | Not available |
| Profondeur | 117 mm |
| Notes | Sucessor:Successor portfolio 3VA; further information via www.siemens.com/3VA |
| Largeur | 185 mm |
| Hauteur | 275 mm |
| Code de groupe | P360 |
| poids net | 7.4 kg |
| Groupe de prix | 193 |
| ● maximum | 70 °C |
| ● minimum | -40 °C |
| Facteur Métal | LCP----- |
| Type de montage | fixed mounting |
| Groupe de produits | 3749 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85362090 |
| Famille de produits | Not available |
| Catégorie d'utilisation | A |
| Poids net (kg) | 7,762 Kg |
| nombre de pôles | 4 |
| Fonction du produit | |
| Pays d'origine | Czech Republic |
| Courant de fonctionnement | |
| Composant du produit | |
| position de montage | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| LKZ_FDB/ CatalogID | LV10.1 |
| Date d'entrée en vigueur du PLM | Product is cancelled since: 01.10.2019 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| ● Indicateur de trajet | No |
| Fréquence de fonctionnement | |
| Dimensions de l'emballage | 262,00 x 282,00 x 147,00 |
| Description du produit | circuit breaker 3VT3 high breaking capacity Icu=65kA, 415V AC 4-pole; circuit breaker w/o Electronic Trip Unit N connected+measured without auxiliary release without auxiliary/alarm switch |
| Désignation du produit | 3VT1_5 molded case circuit breakers |
| Classe de protection IP | IP40 |
| ● 1 / valeur nominale | 50 Hz |
| ● 2 / valeur nominale | 60 Hz |
| ● Déclencheur de tension | No |
| ● Interrupteur auxiliaire | No |
| Cycle de vie du produit (PLM) | PM410:Product cancellation |
| ● Protection contre les surcharges | No |
| ● adéquation à l'utilisation | Contact unit without release |
| Approbation générale du produit | Test Certificates |
| Tension nominale (EF003977) | - |
| ● Déclenchement en cas de sous-tension | No |
| Règlement sur le contrôle des exportations | ECCN : EAR99 / AL : N |
| Nombre de pôles (EF001391) | 4 |
| ● à 240 V / valeur nominale | 75 kA |
| ● à 415 V / valeur nominale | 36 kA |
| ● à 500 V / valeur nominale | 20 kA |
| ● à 690 V / valeur nominale | 15 kA |
| Calibre du disjoncteur | 3VT3 |
| Délai de livraison standard départ usine | 15 Day/Days |
| Surcharge pour matières premières | None |
| ● Protection contre les défauts à la terre | No |
| ● Détection de défaillance de phase | No |
| ● à 40 °C / valeur nominale | 630 A |
| ● à 50 °C / valeur nominale | 630 A |
| ● à 55 °C / valeur nominale | 600 A |
| ● à 60 °C / valeur nominale | 600 A |
| ● à 65 °C / valeur nominale | 540 A |
| ● à 70 °C / valeur nominale | 540 A |
| Unité de mesure de la taille de l'emballage | MM |
| Fréquence de fonctionnement / maximum | 120 1/h |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Dimensions du produit (L x l x H) | Not available |
| Entraînement moteur en option (EF007386) | true |
| Courant continu / valeur nominale | 630 A |
| Tension d'isolement / valeur nominale | 690 V |
| Conception du mécanisme de fonctionnement | toggle handle |
| Entraînement moteur intégré (EF006697) | false |
| Type d'élément de commande (EF006976) | Rocker lever |
| Température ambiante / pendant le stockage | |
| Degré de protection (IP) (EF005474) | IP40 |
| Numéro d'article (Numéro destiné au marché) | 3VT3763-3AA56-0AA0 |
| Classe de performance pour disjoncteur | H |
| Courant permanent nominal Iu (EF001389) | 630.0 |
| Avec déclencheur à tension réduite (EF007518) | false |
| Température ambiante / pendant le fonctionnement | |
| Résistance à la surtension / valeur nominale | 8 kV |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec indicateur éteint (EF007006) | false |
| Extension de produit / optionnel / entraînement par moteur | Yes |
| Réglage actuel de la surcharge (EF002336) | ['-', '-'] |
| Type de mécanisme d'entraînement / entraînement du moteur | No |
| ● Code de référence / selon DIN EN 81346-2 | Q |
| ● Code de référence / selon DIN EN 61346-2 | Q |
| Protection intégrée contre les défauts à la terre (EF007296) | false |
| ● Aptitude à l'utilisation / Moyens de déconnexion | Yes |
| ● Déclenchement par sous-tension avec contact principal | No |
| Nombre de contacts CO / pour les contacts auxiliaires | 0 |
| Nombre de contacts NC / pour les contacts auxiliaires | 0 |
| Nombre de contacts NO / pour les contacts auxiliaires | 0 |
| Dispositif complet avec unité de protection (EF008906) | true |
| Endurance électrique (cycles de commutation) / typique | 5 000 |
| Montage sur rail DIN (rail en forme de chapeau) en option (EF008904) | true |
| Durée de vie mécanique (cycles de commutation) / typique | 20 000 |
| Capacité de coupure maximale du courant de court-circuit (Icu) | |
| Convient pour un montage sur rail DIN (rail en forme de chapeau) (EF007250) | true |
| Type de raccordement électrique / pour circuit de courant principal | screw-type terminals |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Capacité de coupure du courant de court-circuit opérationnel (Ics) | |
| Position de connexion pour le circuit de courant principal (EF006671) | Front side |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['-', '-'] |
| ● Pour conducteurs neutres / Protection contre les courts-circuits et les surcharges | No |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| Disposition des connecteurs électriques / pour le circuit de courant principal | front side |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Plage de réglage du déclencheur de court-circuit retardé à court terme (EF007129) | ['-', '-'] |
| Température de déclassement / pour la valeur nominale du courant continu | 55 °C |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, 50 Hz (EF007048) | 65.0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.11.2007 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Pertes de puissance [W] / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 25 W |
| Homologation générale du produit, certificats d'essai, autres types de certificats/rapports d'essai, divers, déclaration du fabricant | General Product Approval |
