5SD7413-2

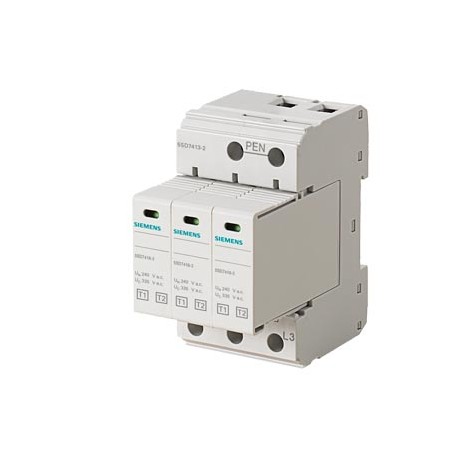

5SD7413-2 SIEMENS Lightning conductor T1/T2, UN 240/400 V, UC 335 V A.C., pluggable protective modules, 3+0 ..
$0.00USD
4618 en stock
Spécifications clés
:
EAN:4001869427621
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4001869427621 |
| UPC | Not available |
| ETIM | 5 |
| Largeur | 53.4 mm |
| profondeur | 77.5 mm |
| Hauteur | 89.9 mm |
| eClass | 6 |
| standard | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Code de groupe | P310 |
| poids net | 518 g |
| Accessoires | 3 x 5SD7418-3 |
| ● maximum | 335 V |
| Facteur Métal | L-P----- |
| Comportement TOV | |
| Groupe de produits | 5524 |
| Classe de produits | D: products made to order / customer's specifications, requiring engineering services, which cannot be re-used or utilized (design to customer) |
| Unité de quantité | 1 Piece |
| conception de signaux | optical |
| Code des produits | 85363090 |
| Famille de produits | Basic devices |
| conception du poteau | 3 |
| Poids net (kg) | 0,556 Kg |
| Version du produit | Combination surge arresters |
| longueur dénudée | 16 mm |
| méthode de fixation | DIN rail NS 35 |
| niveau de protection | 1.2 kV |
| tension résiduelle | |
| Pays d'origine | Germany |
| courant de décharge | |
| tension de fonctionnement | 230 V |
| couple de serrage | 4.3 ... 4.7 |
| ● Temps de réponse | 25 ns |
| ● à (8/20) µs | 12.5 kA |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| accélération par choc | 30 gn |
| Degré de pollution | 2 |
| Dimensions de l'emballage | 58,00 x 106,00 x 78,00 |
| Description du produit | Lightning conductor T1/T2, UN 240/400 V, UC 335 V A.C., pluggable protective modules, 3+0 circuit (TN-C), Width 54 mm |
| nombre de ports SPD | 1 |
| désignation du produit | Surge protection device |
| ● entre N et L | 1.6 kV |
| ● finement tressé | 1.5 ... 25 |
| ● à 3 kA / maximum | 0.9 kV |
| ● à 5 kA / maximum | 1 kV |
| dimension du parafoudre | 3 MW |
| ● à 10 kA / maximum | 1.1 kV |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● à la tension d'essai TOV | 415 V AC (5 s / withstand mode) |
| ● pour conducteur rigide | 1.5 ... 35 |
| ● Test de classe I, type 1 | Yes |
| ● Test de classe II, type 2 | Yes |
| Type de catégorie 2 (EF004230) | true |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Tension PV maximale (EF008795) | - |
| Méthode de montage (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Test de classe III, type 3 | No |
| Délai de livraison standard départ usine | 2 Day/Days |
| Surcharge pour matières premières | None |
| matériau / de l'enceinte | PA 6.6 / PBT |
| type de système de distribution | TN-C |
| ● 1 phase / à (8/20) µs | 50 kA |
| Dimensions de la construction (EF002566) | 3 modular spacing |
| Unité de mesure de la taille de l'emballage | MM |
| tension de fonctionnement continue | |
| Tension nominale CA (EF004220) | - |
| Tension nominale CC (EF004221) | - |
| type de connexion électrique | Screw terminal |
| Fusible de secours intégré (EF008797) | false |
| ● pour conducteur à brins fins | 1.5 ... 25 |
| Configuration système DC (EF009926) | 0 |
| Configuration système informatique (EF009927) | 0 |
| Configuration système TN (EF009928) | 0 |
| Configuration système TT (EF009931) | 0 |
| Signalisation au niveau du dispositif (EF004241) | None |
| Niveau de protection contre les surtensions (EF003525) | 1200.0 |
| section transversale du conducteur connectable | |
| désignation des voies de protection | L-PEN |
| ● entre L et N / à (8/20) µs | 50 kA |
| Degré de protection (IP) (EF005474) | IP20 |
| Configuration système TN-C (EF009929) | 1 |
| Configuration système TN-S (EF009930) | 0 |
| consommation électrique apparente / maximum | 810 mVA |
| humidité relative / pendant le fonctionnement | 5 % ... 95 % |
| Numéro d'article (Numéro destiné au marché) | 5SD7413-2 |
| Tension continue maximale CA (EF004198) | 335 |
| Tension continue maximale CC (EF004777) | - |
| Autre configuration système (EF009932) | 0 |
| charge du flash / à (10/350) µs | 6.25 A·s |
| Configuration système TN-CS (EF009933) | 0 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| type de protection par fusible / pour connecteur en T | 160 A AC (gG) |
| Courant de court-circuit (SCCR) / à 264 V | 25 kA |
| Niveau de protection contre les surtensions LN (EF004236) | 1.6 |
| classe de combustibilité selon la norme UL 94 | V0 |
| courant de décharge total / à (8/20) µs | 150 kA |
| ● entre L et (PE)N / à (8/20) µs | 12.5 kA |
| Niveau de protection contre les surtensions N-PE (EF008796) | - |
| Avec contact de signalisation à distance (EF000422) | false |
| Classification SPD / selon la norme EN 61643-11 | |
| Protection par fusible / au niveau d'une connexion en V | 80 A AC (gG) |
| Courant de surtension de décharge maximal (8/20) (EF012274) | - |
| conception du filetage / de la vis de raccordement | M5 |
| Valeur de crête du courant de foudre / à (10/350) µs | 12.5 kA |
| énergie spécifique de l'éclair / à (10/350) µs | 39 |
| catégorie de surtension / selon la norme IEC 61010-1 | III |
| facteur de réponse réglable / du courant de déclenchement | 1.6 |
| Courant de surtension de décharge nominal (8/20) (EF004214) | 50.0 |
| classe de protection IP / à la connexion de tous les terminaux | IP20 |
| courant d'impulsion de foudre total / à (10/350) µs | 37.5 kA |
| ● à la valeur nominale du courant de décharge / maximum | 1.2 kV |
| Nombre de conducteurs (sans mise à la terre) (EF001148) | - |
| Capacité de coupure en court-circuit (Isccr) (EF012627) | 25.0 |
| température ambiante / pendant le stockage et le transport | -40 °C ... 80 °C |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12G / 1BK |
| Numéro AWG / Section du conducteur connectable codée | 15 ... 2 |
| altitude d'installation / hauteur au-dessus du niveau de la mer / maximum | 2 000 m |
| Section transversale maximale du conducteur flexible (à brins fins) (EF008828) | 25.0 |
| Section transversale maximale du conducteur rigide (rigide, multibrins) (EF008827) | 35.0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2010 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| accélération vibratoire / à 5 Hz ... 500 Hz / limitée à 2,5 h / par axe | 7.5 gn |
| Température ambiante / en fonctionnement / minimale admissible ... température ambiante / en fonctionnement / maximale admissible | -40 °C ... 80 °C |
Description du produit
3-POLE SURGE DISCHARGER, FOR TN-C NETWORK SYSTEMS (WITHOUT REMOTE WARNING), 37.5 kA. Manufactured to customer specifications. Non-Cancelable Non-Returnable.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
