En stock Produit phare
5SD7444-1

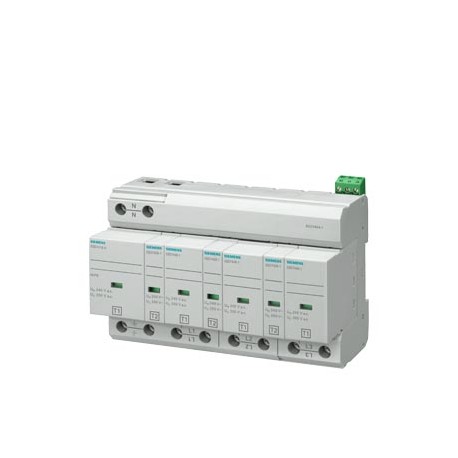

5SD7444-1 SIEMENS Combination arrester type 1+2 Requirement class B+C, UC 350V Pluggable protective modules ..
$0.00USD
3084 en stock
Spécifications clés
:
EAN:4001869340555
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4001869340555 |
| UPC | Not available |
| ETIM | 5 |
| Largeur | 142.8 mm |
| profondeur | 71.5 mm |
| Hauteur | 95 mm |
| eClass | 6 |
| standard | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Code de groupe | P310 |
| poids net | 1 236 g |
| Accessoires | 3 x 5SD7428-1 + 1 x 5SD7418-0 + 3 x 5SD7448-1 |
| ● maximum | 350 V |
| Facteur Métal | L-P----- |
| Comportement TOV | |
| Groupe de produits | 5524 |
| Classe de produits | B: return restricted, please contact your Siemens partner/contact |
| Unité de quantité | 1 Piece |
| conception de signaux | Optical, remote signaling contact |
| Code des produits | 85363090 |
| Famille de produits | Basic devices |
| conception du poteau | 3+N/PE |
| Poids net (kg) | 1,372 Kg |
| Version du produit | Arrester combination |
| longueur dénudée | 18 mm |
| méthode de fixation | DIN rail NS 35 |
| niveau de protection | |
| tension résiduelle | |
| Pays d'origine | Germany |
| courant de décharge | |
| tension de fonctionnement | 230 V |
| couple de serrage | 4.3 ... 4.7 |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| accélération par choc | 25 gn |
| Degré de pollution | 2 |
| Dimensions de l'emballage | 97,00 x 115,00 x 86,00 |
| Description du produit | Combination arrester type 1+2 Requirement class B+C, UC 350V Pluggable protective modules 4-pole, 3+1 circuit for TN-S and TT systems with remote display |
| nombre de ports SPD | 1 |
| désignation du produit | Surge protection device |
| ● entre L et N | 160 |
| ● finement tressé | 2.5 ... 25 |
| ● entre L et PE | 160 |
| ● entre N et PE | 350 V |
| — à 3 kA / maximum | 0.9 kV |
| — à 5 kA / maximum | 1 kV |
| — à 10 kA / maximum | 1.2 kV |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● entre L et (PE)N | 350 V |
| ● pour conducteur rigide | 2.5 ... 35 |
| ● Test de classe I, type 1 | Yes |
| ● Test de classe II, type 2 | Yes |
| Type de catégorie 2 (EF004230) | true |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Tension PV maximale (EF008795) | - |
| Méthode de montage (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Test de classe III, type 3 | No |
| Délai de livraison standard départ usine | 2 Day/Days |
| Surcharge pour matières premières | None |
| matériau / de l'enceinte | PBT |
| normes / conformément aux normes UL | UL 1449 edition 4 |
| type de système de distribution | TT, TN-S |
| Dimensions de la construction (EF002566) | Other |
| Unité de mesure de la taille de l'emballage | MM |
| tension de fonctionnement continue | |
| Tension nominale CA (EF004220) | - |
| Tension nominale CC (EF004221) | - |
| type de connexion électrique | Screw terminal |
| ● à la tension d'essai TOV (LN) | 415 V AC (5 s / withstand mode) / 457 V AC (120 min / safe failure mode) |
| ● à la tension d'essai TOV (N-PE) | 1200 V (200 ms / withstand mode) |
| Fusible de secours intégré (EF008797) | false |
| courant de fuite / selon UL | 20 kA |
| Poids net [lb] / selon UL | 2.72 lb |
| ● pour conducteur à brins fins | 2.5 ... 25 |
| Configuration système DC (EF009926) | 0 |
| Configuration système informatique (EF009927) | 0 |
| Configuration système TN (EF009928) | 0 |
| Configuration système TT (EF009931) | 0 |
| Signalisation au niveau du dispositif (EF004241) | Optic |
| Niveau de protection contre les surtensions (EF003525) | - |
| section transversale du conducteur connectable | |
| désignation des voies de protection | L-N, L-PE, N-PE |
| poids brut [lb] / selon UL | 3.15 lb |
| Degré de protection (IP) (EF005474) | IP20 |
| Configuration système TN-C (EF009929) | 0 |
| Configuration système TN-S (EF009930) | 0 |
| consommation électrique apparente / maximum | 300 mVA |
| humidité relative / pendant le fonctionnement | 5 % ... 95 % |
| ● entre L et PE / à (8/20) µs | 25 kA |
| ● entre N et PE / à (8/20) µs | 100 kA |
| ● Temps de réponse entre N et PE | 100 ns |
| Numéro d'article (Numéro destiné au marché) | 5SD7444-1 |
| Tension continue maximale CA (EF004198) | - |
| Tension continue maximale CC (EF004777) | - |
| Autre configuration système (EF009932) | 0 |
| charge du flash / à (10/350) µs | |
| Configuration système TN-CS (EF009933) | 0 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| type de protection par fusible / pour connecteur en T | 315 A AC (gG) |
| Courant de court-circuit (SCCR) / à 264 V | 25 kA |
| Niveau de protection contre les surtensions LN (EF004236) | - |
| classe de combustibilité selon la norme UL 94 | V0 |
| suivre la capacité d'extinction actuelle | |
| ● entre L et (PE)N / à (8/20) µs | 25 kA |
| ● Temps de réponse / entre L et (PE)N | 25 ns |
| Niveau de protection contre les surtensions N-PE (EF008796) | - |
| Avec contact de signalisation à distance (EF000422) | true |
| ● charge du flash / entre L et N | 12.5 A·s |
| ● charge du flash / entre L et PE | 12.5 A·s |
| ● charge du flash / entre N et PE | 50 A·s |
| type de connexion du contact de signalisation à distance | M2 screw thread |
| Classification SPD / selon la norme EN 61643-11 | |
| Protection par fusible / au niveau d'une connexion en V | 125 A AC (gG) |
| type de système de distribution / selon UL | 3Y |
| Courant de surtension de décharge maximal (8/20) (EF012274) | - |
| conception du filetage / de la vis de raccordement | M5 |
| Valeur de crête du courant de foudre / à (10/350) µs | |
| énergie spécifique de l'éclair / à (10/350) µs | |
| catégorie de surtension / selon la norme IEC 61010-1 | III |
| facteur de réponse réglable / du courant de déclenchement | 1.6 |
| Tension limite mesurée (MLV) / entre L et L | 2.47 kV |
| Tension limite mesurée (MLV) / entre L et N | 1.34 kV |
| Courant de surtension de décharge nominal (8/20) (EF004214) | - |
| classe de protection IP / à la connexion de tous les terminaux | IP20 |
| couple de serrage / pour contacts de signalisation à distance | 0.25 N·m |
| — à la valeur nominale du courant de décharge / maximum | 1.5 kV |
| Nombre de conducteurs (sans mise à la terre) (EF001148) | - |
| Capacité de coupure en court-circuit (Isccr) (EF012627) | 25.0 |
| température ambiante / pendant le stockage et le transport | -40 °C ... 80 °C |
| ● Valeur de crête du courant de foudre / entre L et N | 25 kA |
| ● Valeur de crête du courant de foudre / entre L et PE | 25 kA |
| ● Valeur de crête du courant de foudre / entre N et PE | 100 kA |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12G / 1BK |
| Désignation des voies de protection / selon UL | L-L, L-N, L-G, N-G |
| fonction de commutation / des contacts de signalisation à distance | PDT contact |
| Altitude d'installation au-dessus du niveau de la mer / selon UL | 6 562 ft |
| type de dispositif de protection contre les surtensions (SPD) / selon UL | 4CA |
| ● pour contacts de signalisation à distance / pour conducteur rigide | 0.14 ... 1.5 |
| Numéro AWG / Section du conducteur connectable codée | 13 ... 2 |
| altitude d'installation / hauteur au-dessus du niveau de la mer / maximum | 2 000 m |
| Tension limite mesurée (MLV) / entre L et la masse (GND) | 1.55 kV |
| Tension limite mesurée (MLV) / entre N et la masse (GND) | 1.08 kV |
| tension de fonctionnement / des contacts de signalisation à distance / en courant alternatif | 12 ... 250 |
| Tension de fonctionnement continue maximale (MCOV) / entre L et L | 528 V |
| Tension de fonctionnement continue maximale (MCOV) / entre L et N | 264 V |
| Section transversale maximale du conducteur flexible (à brins fins) (EF008828) | 25.0 |
| courant de fonctionnement / des contacts de signalisation à distance / en courant alternatif | 10 mA ... 1 A |
| longueur dénudée / du câble / pour contacts de signalisation à distance | 7 mm |
| Section transversale maximale du conducteur rigide (rigide, multibrins) (EF008827) | 35.0 |
| valeur de réponse de la surtension / à 6 kV / à (1,2/50) µs | |
| ● pour conducteurs à brins fins / pour contacts de signalisation à distance | 0.14 ... 1.5 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| tension de fonctionnement / des contacts de signalisation à distance / selon UL | 125 V |
| Tension de fonctionnement continue maximale (MCOV) / entre L et la terre (GND) | 528 V |
| Tension de fonctionnement continue maximale (MCOV) / entre N et la masse (GND) | 264 V |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-(2H-benzotriazol-2... CAS-No. 25973-55-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-(2H-benzotriazol-2-yl)-4,6-ditertpentylphenol (UV-328)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2,4-di-tert-butyl-6-... CAS-No. 3864-99-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2,4-di-tert-butyl-6-(5-chlorobenzotriazol-2-yl)phenol (UV-327)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| accélération vibratoire / à 5 Hz ... 500 Hz / limitée à 2,5 h / par axe | 5 gn |
| courant de fonctionnement / des contacts de signalisation à distance / en courant alternatif / conformément à UL | 1 A |
| Numéro AWG / Section du conducteur connectable codée / selon UL / maximum | 2 |
| Numéro AWG / Section du conducteur connectable codée / selon UL / minimum | 12 |
| Numéro AWG / Section du conducteur connectable codé / pour contacts de signalisation à distance / maximum | 16 |
| Numéro AWG / Section du conducteur connectable codé / pour contacts de signalisation à distance / minimum | 28 |
| Numéro AWG / Section du conducteur connectable codé / pour contacts de signalisation à distance / selon UL / maximum | 14 |
| Numéro AWG / Section du conducteur connectable codé / pour contacts de signalisation à distance / selon UL / minimum | 30 |
| Température ambiante / en fonctionnement / minimale admissible ... température ambiante / en fonctionnement / maximale admissible | -40 °C ... 80 °C |
Description du produit
Combined unloader, requirement class B and C, types 1 and 2, classes I and II, 4 poles, TT and TN-S networks, 100 kA, 350 VAC. Cancelations and returns limited. Consult conditions.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
