5SP3780-1

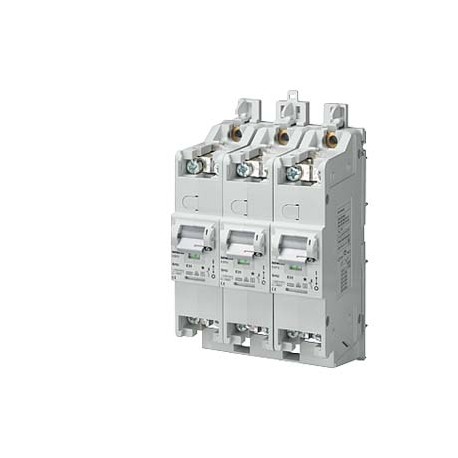

5SP3780-1 SIEMENS Main miniature circuit breaker (SHU), selective, 3x 1-pole, 80 A Pre-assembled on SHU adap..
$0.00USD
4888 en stock
Spécifications clés
:Value
EAN:4001869251752
UPC:Not available
ETIM:4
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4001869251752 |
| UPC | Not available |
| ETIM | 4 |
| Notes | Sucessor:Further information about local contact: www.siemens.com/lowvoltage/contact |
| eClass | 6 |
| Code de groupe | P310 |
| poids net | 1 785 g |
| Groupe de prix | 12D |
| ● maximum | 440 V |
| ● minimum | 110 V |
| Facteur Métal | L-O----- |
| ● scellable | Yes |
| Type de montage | standard rail |
| Groupe de produits | 5508 |
| Classe de produits | B: return restricted, please contact your Siemens partner/contact |
| Unité de quantité | 1 Set |
| Code des produits | 85362090 |
| Famille de produits | Basic Devices |
| Poids net (kg) | 1,785 Kg |
| Caractéristiques du produit | |
| nombre de pôles | 3 |
| ● valeur nominale | 25 kA |
| résistance aux chocs | 30 g, at least 3 impacts, impact duration 11 ms |
| Pays d'origine | Czech Republic |
| Composant du produit | |
| LKZ_FDB/ CatalogID | LV10.1 |
| Date d'entrée en vigueur du PLM | Product phase-out since: 30.04.2020 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Température ambiante | |
| Degré de pollution | 3 |
| Dimensions de l'emballage | 110,00 x 200,00 x 130,00 |
| Description du produit | Main miniature circuit breaker (SHU), selective, 3x 1-pole, 80 A Pre-assembled on SHU adapter 5ST1324 and 3 enclosed locking caps 5ST1323 |
| Désignation du produit | Miniature circuit breaker |
| Classe de protection IP | IP20, with connected conductors |
| Fréquence (EF000034) | 50 |
| catégorie de surtension | IV |
| ● bornes de selle | Yes |
| Conception du produit | Main miniature circuit breaker |
| nombre d'unités de largeur | 6 |
| Nombre de pôles / Note | 3P |
| Cycle de vie du produit (PLM) | PM400:Phase Out Started |
| Courant nominal (EF000227) | 80 |
| Tension nominale (EF000228) | 400 |
| disjoncteur / Conception | 5SP3 |
| profondeur / de l'enceinte | 92 mm |
| aptitude au fonctionnement | Residential buildings/infrastructure |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Méthode de montage (EF000003) | DIN rail |
| Nombre de pôles (EF001391) | 3 |
| courant de capacité de commutation | |
| Degré de pollution (EF002570) | 3 |
| Délai de livraison standard départ usine | 10 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| classe de caractéristique de déclenchement | E |
| Dimensions du produit (L x l x H) | Not available |
| Tension de fonctionnement / valeur nominale | |
| Position du cordon d'alimentation | Any |
| Tension d'isolement / valeur nominale | 690 V |
| Catégorie de surtension (EF002569) | 4 |
| Caractéristique de libération (EF000889) | E |
| ● selon la norme EN 60898 / valeur nominale | 25 kA |
| Capacité de commutation nominale (EF002563) | 25.0 |
| Température ambiante / pendant le stockage | |
| Degré de protection (IP) (EF005474) | IP20 |
| Tension d'alimentation / en courant alternatif / valeur nominale | 400 V |
| Numéro d'article (Numéro destiné au marché) | 5SP3780-1 |
| Tension d'isolement nominale Ui (EF001366) | 690 |
| Fréquence de la tension d'alimentation / valeur nominale | 50 Hz |
| Résistance à la surtension / valeur nominale | 6 kV |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Courant de fonctionnement / en courant alternatif / valeur nominale | 80 A |
| Type de montage / autre installation / Remarque | With accessories on 35 mm standard mounting rail or busbar or screw fixing |
| Commutation simultanée du neutre N (EF005997) | false |
| Section transversale du conducteur connectable / solide | |
| ● Code de référence / selon DIN EN 81346-2 | F |
| ● Code de référence / selon DIN EN 61346-2 | F |
| Invariabilité de la tension de surtension nominale (EF002578) | 6.0 |
| Résistance aux vibrations / selon la norme IEC 60068-2-6 | 2 g, 20 frequency cycles 5 to 150 to 15 Hz |
| Section transversale du conducteur raccordable / multibrins | |
| Version d'affichage / pour indicateur de position de l'interrupteur | OFF = green, ON = red |
| Durée de vie mécanique (cycles de commutation) / typique | 20 000 |
| Dimensions de construction (selon DIN 43880) (EF002565) | - |
| ● Propriétés des interrupteurs principaux conformément à la norme EN 60204-1 | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.01.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Section transversale du conducteur connectable / à brins fins / avec traitement des extrémités de l'âme | |
| Pertes de puissance [W] / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 13.5 W |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
