6EP1352-1SH03

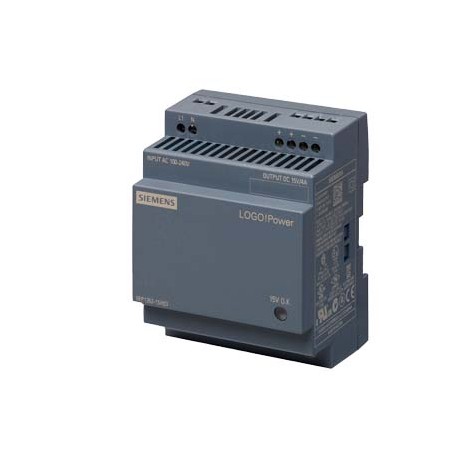

6EP1352-1SH03 SIEMENS LOGO!POWER 15 V/4 A Stabilized power supply input: 100-240 V AC (DC 110-300 V) output:..
$0.00USD
4222 en stock
Spécifications clés
:Value
EAN:4025515152804
UPC:040892600285
Saisir:1-phase AC or DC
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4025515152804 |
| UPC | 040892600285 |
| Saisir | 1-phase AC or DC |
| Notes | For this product a successor is available6EP3322-6SB10-0AY0This product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| Sortir | Controlled, isolated DC voltage |
| Marquage CE | Yes |
| ● haut | 20 mm |
| - Note | with natural convection |
| ● Remarque | +55 ... +70 °C: Derating 2%/K |
| ● gauche | 0 mm |
| Successeur | 6EP3322-6SB10-0AY0 |
| ● à Washington | 110 ... 300 V |
| ● droite | 0 mm |
| Code de groupe | R315 |
| Il, max. | 3 A²·s |
| ● Sortie | +, -: 2 screw terminals each for 0.5 ... 2.5 mm² |
| ● bas | 20 mm |
| Approbation CB | Yes |
| Relations | |
| Approbation FM | Class I, Div. 2, Group ABCD, T4 |
| Groupe de prix | 5ZT |
| ● maximum | 7 A |
| Installation | Snaps onto DIN rail EN 60715 35x7.5/15 |
| Facteur Métal | None |
| Gamme actuelle | 0 ... 4 A |
| Courant d'entrée | |
| Tension d'entrée | |
| Groupe de produits | 4741 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| ● Auxiliaire | - |
| Code des produits | 85044090 |
| MTBF à 40 °C | 3 800 981 h |
| Immunité au bruit | EN 61000-6-2 |
| Famille de produits | Not available |
| Affichage de l'état | Green LED for output voltage OK |
| Mise en mémoire tampon du réseau principal | at Vin = 187 V |
| Approbation maritime | ABS, GL |
| Poids net (kg) | 0,250 Kg |
| Comportement marche/arrêt | No overshoot of Vout (soft start) |
| Poids, env. | 0.25 kg |
| Plage de réglage | 10.5 ... 16.1 V |
| Profondeur (EF000049) | 52.6 |
| Classe de protection | Class II (without protective conductor) |
| Plage de ligne nominale | 47 ... 63 Hz |
| Espacement requis | |
| Plage de tension CA | 85 ... 264 V |
| Entrée à large gamme | Yes |
| Largeur (EF000008) | 72.0 |
| ● Apports d'approvisionnement | L, N: 1 screw terminal each for 0.5 ... 2.5 mm2 single-core/finely stranded |
| Pays d'origine | Austria |
| Hauteur (EF000040) | 90.0 |
| Autres informations | Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified) |
| Isolation galvanique | Safety extra-low output voltage Uout acc. to EN 60950-1 and EN 50178 |
| LKZ_FDB/ CatalogID | KT10-PH |
| Date d'entrée en vigueur du PLM | Product is cancelled since: 01.04.2019 |
| Quantité d'emballage | 1 |
| augmentation de tension, typ. | 15 ms |
| ● pendant le stockage | -40 ... +85 °C |
| Température ambiante | |
| Dimensions de l'emballage | 8,00 x 10,00 x 6,50 |
| Description du produit | LOGO!POWER 15 V/4 A Stabilized power supply input: 100-240 V AC (DC 110-300 V) output: DC 15 V/4 A |
| Délai de démarrage, max. | 0.5 s |
| Interférence émise | EN 55022 Class B |
| Protection contre les explosions | ATEX (EX) II 3G Ex nA IIC T3; cCSAus (CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2007) Class I, Div. 2, Group ABCD, T4 |
| ● pendant le fonctionnement | -20 ... +70 °C |
| ● pendant le transport | -40 ... +85 °C |
| Technologie de connexion | screw-type terminals |
| Tension nominale Vout CC | 15 V |
| Stabilisé (EF005302) | - |
| Description du successeur | LOGO!POWER 15 V / 4 A Stabilized power supply input: 100-240 V AC output: DC 15 V / 4 A |
| Homologation UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273, NEC class 2 (acc. to UL 1310) |
| Fusible d'entrée intégré | internal |
| Profondeur de l'enceinte | 52.6 mm |
| Réglage de la tension de sortie | via potentiometer |
| résistance à la surtension | 2.3 × Vin rated, 1.3 ms |
| Fréquence de ligne nominale 1 | 50 Hz |
| Fréquence de ligne nominale 2 | 60 Hz |
| Largeur de l'enceinte | 72 mm |
| Hauteur de l'enclos | 90 mm |
| Puissance de sortie (EF003034) | 50.0 |
| Cycle de vie du produit (PLM) | PM410:Product cancellation |
| Limitation actuelle, typ. | 5.7 A |
| Protection contre les courts-circuits | Constant current characteristic |
| Largeur intégrée (EF000846) | 72.0 |
| Hauteur intégrée (EF000332) | 130.0 |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| Version modulaire (EF001126) | true |
| Tolérance totale, statique ± | 3 % |
| Isolement primaire/secondaire | Yes |
| Délai de livraison standard départ usine | On request |
| limitation des harmoniques d'alimentation | not applicable |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | CM |
| Consommation électrique (EF000346) | - |
| Protection contre les surtensions de sortie | Yes, according to EN 60950-1 |
| Valeur de tension nominale Vin | 100 ... 240 V |
| Puissance active fournie typique | 50 W |
| Dimensions du produit (L x l x H) | Not available |
| Valeur nominale actuelle Iout | 4 A |
| Protection contre les courts-circuits (EF007332) | true |
| Équilibrage de charge statique, env. | 1.5 % |
| Degré de protection (EN 60529) | IP20 |
| Ondulation résiduelle crête à crête, max. | 200 mV |
| Ondulation résiduelle crête à crête, typ. | 10 mV |
| Courant de sortie max. 1 (EF008284) | 4 |
| Courant de sortie max. 2 (EF008285) | - |
| Courant de sortie max. 3 (EF008286) | - |
| Indicateur de surcharge/court-circuit | - |
| ● à une tension d'entrée nominale de 120 V | 1.24 A |
| ● à une tension d'entrée nominale de 230 V | 0.68 A |
| Montage sur rail possible (EF003972) | - |
| Montage mural possible (EF003973) | - |
| Compensation statique du réseau, env. | 0.1 % |
| Montage direct possible (EF005689) | false |
| Tamponnage du réseau à Iout nominal, min. | 40 ms; at Vin = 187 V |
| Degré de protection (IP) (EF005474) | IP20 |
| Classe d'humidité selon la norme EN 60721 | Climate class 3K3, 5 … 95% no condensation |
| Tension de sortie stabilisée (EF003092) | - |
| Numéro d'article (Numéro destiné au marché) | 6EP1352-1SH03 |
| Tension d'alimentation nominale en courant continu (EF007078) | - |
| SIL selon la norme IEC 61508 (EF009889) | - |
| Degré de protection (NEMA) (EF011959) | - |
| Temps de réglage de l'étape de chargement de 10 à 90 %, typ. | 1 ms |
| Temps de réglage de l'étape de charge de 90 à 10 %, typ. | 1 ms |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| 1ère tension de sortie secondaire (EF006792) | ['15', '15'] |
| 2e tension de sortie secondaire (EF006797) | - |
| 3ème tension de sortie secondaire (EF006800) | - |
| Tension secondaire réglable (EF007002) | true |
| Valeur RMS du courant de court-circuit permanent | |
| Convient aux fonctions de sécurité (EF001597) | - |
| Courant de sortie nominal 1 (EF009396) | 4.0 |
| Courant de sortie nominal 2 (EF009397) | - |
| Courant de sortie nominal 3 (EF009398) | - |
| Tension de sortie nominale 1 (EF009393) | - |
| Tension de sortie nominale 2 (EF009394) | - |
| Tension de sortie nominale 3 (EF009395) | - |
| Type de tension d'alimentation (EF002991) | AC/DC |
| Tension de sortie réglable | Yes |
| Propriété de la sortie : protection contre les courts-circuits | Yes |
| Pics crête à crête, max. (bande passante : 20 MHz) | 300 mV |
| Pics crête à crête, typ. (bande passante : 20 MHz) | 70 mV |
| Limitation du courant de mise en marche (+25 °C), max. | 55 A |
| Commutation parallèle pour des performances améliorées | Yes |
| Tension d'alimentation nominale à 50 Hz CA (EF007076) | ['240', '240'] |
| Tension d'alimentation nominale à 60 Hz CA (EF007077) | ['100', '100'] |
| Rendement à Vout nominal, Iout nominal, env. | 85 % |
| Perte de puissance à Vout nominal, Iout nominal, env. | 11 W |
| Protection de l'entrée d'alimentation secteur (IEC 898) | Recommended miniature circuit breaker: from 10 A characteristic B or from 6 A characteristic C |
| Largeur en nombre d'espacements modulaires (EF002950) | - |
| Perte de puissance [W] en fonctionnement à vide (maximum) | 2.3 W |
| Compensation dynamique du réseau (Vin nominal ±15 %), max. | 0.2 % |
| Lissage dynamique de la charge (Iout : 10/90/10 %), Uout ± typ. | 3 % |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | - |
| Nombre d'unités commutables en parallèle pour des performances améliorées | 2 |
| Caractéristiques du boîtier pour montage côte à côte | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
