En stock Produit phare
7000-13121-2401000

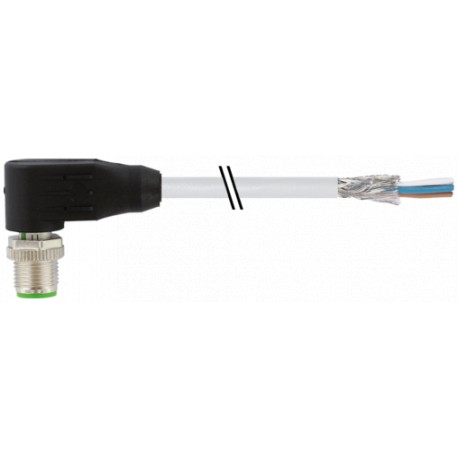

7000-13121-2401000 MURRELEKTRONIK M12 male 90° shielded with cable PUR 3x0.34 shielded gy UL/CSA+drag chain ..
$0.00USD
4295 en stock
Spécifications clés
AWG:similar to AWG 22
Formulaire:13121
Codage:A-coded
Bouclier:yes
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| AWG | similar to AWG 22 |
| Formulaire | 13121 |
| Codage | A-coded |
| Bouclier | yes |
| Matériel | PUR |
| normes | DIN EN 61076-2-101 (M12) |
| Type de câble | 3 (PUR) |
| Protection | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| écran LED | no |
| longueur du câble | 10 m |
| Nombre de poteaux | 3 |
| Tension d'essai | 2000 V AC |
| Bouclier (Type) | Copper braid |
| vitesse de torsion | 35 cycles/min |
| Couleur (veste) | gray |
| Groupe de matériaux | IEC 60664-1, category I |
| contrainte de torsion | ±30°/m |
| Diamètre (noyau) | 3× 0.34 mm² |
| Matériau (fil) | Cu wire, bare |
| Méthode de montage | inserted, tightened |
| Tension nominale | 300 V AC |
| Résistance (noyau) | max. 57 Ω/km (20 °C) |
| Approbation (câble) | cURus (AWM-Style 20549/10493); CE conform |
| Matériau de verrouillage | Zinc die casting, matte nickel plated |
| Verrouillage des ports | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| Degré de pollution | 3 |
| glande de compression | M12 (SW13) |
| Matière (veste) | PUR |
| Tension de fonctionnement | max. 60 V AC/DC |
| Extérieur-Ø (veste) | 5.0 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| Poids du câble [g/m] | 44 g |
| Matériel (contact) | Copper alloy |
| résistance thermique | flame retardand UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Rayon de courbure (fixe) | 5× outer Ø |
| Construction (noyau) | 42× 0.1 mm (multi-strand wire class 6) |
| Tension de surtension nominale | 1.5 kV |
| résistance chimique | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Rayon de courbure (en mouvement) | 10× outer Ø |
| Identification des câbles | 240 |
| protection optique | min. 80% |
| capacité de charge actuelle | to DIN VDE 0298-4 |
| Nombre de cycles de torsion | max. 2 Mio. (25 °C) |
| Fil unique Ø (âme) | 0.1 mm |
| Combinaison d'échouage | 3 wires twisted |
| Accélération (voie C) | max. 5 m/s² |
| Vitesse de déplacement (voie C) | max. 3.3 m/s |
| Dureté Shore (veste) | 90 ±5 A |
| Fil-Ø avec isolation | 1.25 mm ±5% |
| Couleur/numérotation des fils | br, bk, bl |
| Matériau (isolation des fils) | PP |
| Longueur de déshabillage (veste) | 20 mm |
| Plage de température (fixe) | -40...+80 °C, (+90 °C at max. 10 000 operating hours) |
| Matériau (surface de contact) | Au |
| Propriétés matérielles (veste) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| Plage de température (mobile) | -25...+80 °C, (+90 °C at max. 10 000 operating hours) |
| Courant de fonctionnement par contact | max. 4 A |
| Nombre de cycles de flexion (voie C) | max. 5 Mio. (25 °C) |
| dureté Shore (isolation des fils) | 70 ±5 D |
| Propriétés des matériaux (isolation des fils) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| Tension de fonctionnement (homologuée UL uniquement) | 30 V AC/DC |
| Numéro d'article du produit du fabricant | 7000-13121-2401000 |
Description du produit
M12 male 90° A-cod. with cable shielded
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
* only for products with UL/CSA approved cable
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
