En stock Produit phare
7000-13261-3355000

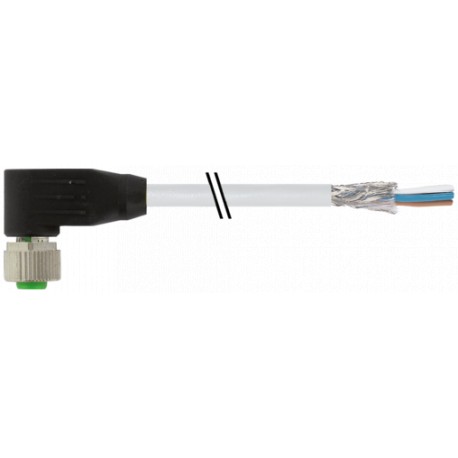

7000-13261-3355000 MURRELEKTRONIK M12 female 90° shielded with cable PUR 4x0.34 shielded gy UL/CSA 50m
$0.00USD
4318 en stock
Spécifications clés
Formulaire:13261
Codage:A-coded
Bouclier:yes
Matériel:PUR
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Formulaire | 13261 |
| Codage | A-coded |
| Bouclier | yes |
| Matériel | PUR |
| Ø extérieur | 5.9 mm ±5% |
| normes | DIN EN 61076-2-101 (M12) |
| Type de câble | PUR-OB |
| Protection | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| longueur du câble | 50 m |
| Couleur de la veste | gray |
| Tension d'essai | 2000 V AC |
| Bouclier (Type) | Copper braid |
| Couleur (veste) | gray |
| Groupe de matériaux | IEC 60664-1, category I |
| Isolation des fils | PP (br, wh, bl, bk) |
| Diamètre (noyau) | 4× 0.34 mm² |
| Matériau (fil) | Cu wire, bare |
| Tension nominale | 300 V AC |
| Résistance (noyau) | max. 52 Ω/km (20 °C) |
| Approbation (câble) | UL (AWM-Style 20233/1992), CSA; CE conform |
| Matériau de verrouillage | Zinc die casting, matte nickel plated |
| Verrouillage des ports | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| Degré de pollution | 3 |
| glande de compression | M12 (SW13) |
| Matière (veste) | PUR |
| Tension de fonctionnement | max. 60 V AC/DC |
| Extérieur-Ø (veste) | 5.9 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| Poids du câble [g/m] | 56,1 g |
| résistance thermique | flame retardant UL VW1, CSA FT1 |
| Rayon de courbure (fixe) | 10× outer Ø |
| Tension de surtension nominale | 1.5 kV |
| résistance chimique | good resistance to oil, gasoline and chemicals (VDE 0472 Teil 803 Test B) |
| Rayon de courbure (en mouvement) | 10× outer Ø |
| Identification des câbles | 335 |
| protection optique | min. 85% |
| Nombre/diamètre des fils | 4× 0.34 mm² |
| Fil unique Ø (âme) | 0.1 mm |
| Combinaison d'échouage | 4 wires twisted |
| Dureté Shore (veste) | 85 ±3 A |
| Fil-Ø avec isolation | 1.55 mm ±5% |
| Couleur/numérotation des fils | br, bk, bl, wh |
| Matériau (isolation des fils) | PP |
| Plage de température (fixe) | -40...+80 °C |
| Plage de température (mobile) | -20...+80 °C |
| Courant de fonctionnement par contact | max. 4 A |
| dureté Shore (isolation des fils) | 72 ±3 D |
| Propriétés des matériaux (isolation des fils) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| Tension de fonctionnement (homologuée UL uniquement) | max. 30 V AC/DC |
| Numéro d'article du produit du fabricant | 7000-13261-3355000 |
Description du produit
M12 female 90° A-cod. with cable shielded
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
* only for products with UL/CSA approved cable
