En stock Produit phare
7000-41101-0560150

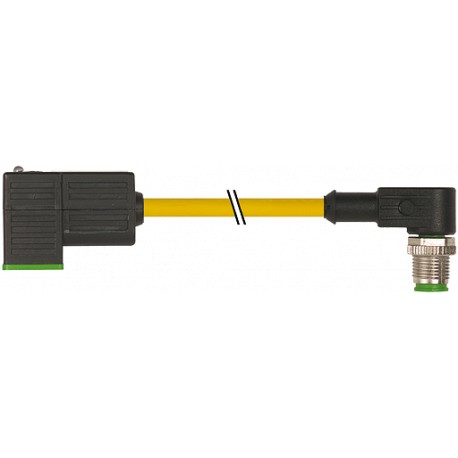

7000-41101-0560150 MURRELEKTRONIK M12 male 90° / MSUD valve plug form C 8 mm PUR 3X0.75 yellow + robot + dra..
$0.00USD
3928 en stock
Spécifications clés
AWG:similar to AWG 18
EAN:4048879416160
Formulaire:41101
Bouclier:no
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| AWG | similar to AWG 18 |
| EAN | 4048879416160 |
| Formulaire | 41101 |
| Bouclier | no |
| eClass | 27279218 |
| Logement | Black plastic (gray on request) |
| Art. n° : | 7000-41101-0560150 |
| Matériel | MSUD (PBT); M12 (PUR) |
| Ø extérieur | 5.2 mm ±5% |
| Type de câble | 5 (PUR schweißfunkenbeständig) |
| Protection | IP67 inserted and tightened (EN 60529) |
| écran LED | yellow |
| Couleur de la veste | yellow |
| Tension d'essai | 2 500 V AC |
| vitesse de torsion | 35 cycles/min |
| Couleur (veste) | yellow |
| Groupe de matériaux | IEC 60664-1, category I |
| unité d'emballage | 1 |
| contrainte de torsion | ±360°/m |
| Isolation des fils | PP (bk num, gnye) |
| Diamètre (noyau) | 3 × 0.75 mm² |
| Matériau (fil) | Cu wire, bare |
| Tension nominale | 300 V AC |
| Résistance (noyau) | max. 26 Ω/km (20 °C) |
| Désactiver les pics de consommation | max. 55 V |
| Approbation (câble) | cRUus (AWM-Style 20549/10493); CE conform |
| Matériau de verrouillage | Zinc die casting, matte nickel plated |
| Verrouillage des ports | M2.5/M12 (recommended torque 0.4/0.6 Nm) |
| Degré de pollution | 3 |
| glande de compression | M12 (SW13) |
| Matière (veste) | PUR (UL/CSA), welding spark |
| Tension de fonctionnement | 24 V AC ±20% / DC ±25% |
| Extérieur-Ø (veste) | 5.2 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| pays d'origine | CZ |
| Propriétés de la piste C | 10 Mio. |
| Poids du câble [g/m] | 48,40 |
| résistance thermique | flame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistant |
| Rayon de courbure (fixe) | 5 × outer Ø |
| Construction (noyau) | 42 × 0.15 mm (multi-strand wire class 6) |
| Consommation de courant | approx. 12 mA |
| Tension de surtension nominale | 0.8 kV |
| résistance chimique | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Produit alternatif : | Product ComparisonMSUDForm C (8 mm) – M12, male 90°24 V AC ±20% / DC ±25%LED and suppressionFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm41101CablesNo./diameter of wires3 × 0.75 mm²Wire isolationPP (bk num, gnye)C-track properties10 Mio.Material (jacket)PUR (UL/CSA), welding sparkOuter Ø5.2 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification056Cable Type5 (PUR schweißfunkenbeständig)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]48,40Material (wire)Cu wire, bareResistor (core)max. 26 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)42 × 0.15 mm (multi-strand wire class 6)Diameter (core)3 × 0.75 mm²AWGsimilar to AWG 18Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)74 ±3 DWire-Ø incl. isolation1.7 mm ±5%Color/numbering of wiresbk numbered, gnye longitudinally stripedStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistantShore hardness (jacket)58 ±3 DOuter-Ø (jacket)5.2 mm ±5%Color (jacket)yellowchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistantNominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Torsion stress±360°/mNo. of torsion cyclesmax. 1 Mio. (25 °C)Torsion speed35 cycles/minJacket ColoryellowTechnical DataOperating voltage24 V AC ±20% / DC ±25%Rated surge voltage0.8 kVOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category ICurrent consumptionapprox. 12 mASwitch off peakmax. 55 VSwitch off delay timemax. 20 msLED displayyellowLocking of portsM2.5/M12 (recommended torque 0.4/0.6 Nm)Compression glandM12 (SW13)ProtectionIP67 inserted and tightened (EN 60529)Locking materialZinc die casting, matte nickel platedMaterialMSUD (PBT); M12 (PUR)suitable for corrugated tube (internal Ø)10 mmHousingBlack plastic (gray on request)General dataPollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originCZcustoms tariff number85444290EAN4048879416160eClass27279218Packaging unit1 |
| Rayon de courbure (en mouvement) | 10 × outer Ø |
| Identification des câbles | 056 |
| capacité de charge actuelle | to DIN VDE 0298-4 |
| Nombre de cycles de torsion | max. 1 Mio. (25 °C) |
| Nombre/diamètre des fils | 3 × 0.75 mm² |
| Fil unique Ø (âme) | 0.15 mm |
| Combinaison d'échouage | 3 wires twisted |
| Désactiver le délai | max. 20 ms |
| numéro de tarif douanier | 85444290 |
| Accélération (voie C) | max. 5 m/s² |
| Vitesse de déplacement (voie C) | max. 3.3 m/s |
| Dureté Shore (veste) | 58 ±3 D |
| Fil-Ø avec isolation | 1.7 mm ±5% |
| Couleur/numérotation des fils | bk numbered, gnye longitudinally striped |
| Matériau (isolation des fils) | PP |
| Plage de température (fixe) | -40...+80 °C |
| Propriétés matérielles (veste) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistant |
| Plage de température (mobile) | -25...+80 °C |
| Courant de fonctionnement par contact | max. 4 A |
| Distance parcourue (voie C) | max. 5 m (horizontal) |
| Nombre de cycles de flexion (voie C) | max. 10 Mio. (25 °C) |
| dureté Shore (isolation des fils) | 74 ±3 D |
| Propriétés des matériaux (isolation des fils) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| convient aux tubes ondulés (Ø intérieur) | 10 mm |
Description du produit
M12 male 90° A-cod. / MSUD valve plug C-8mmPUR 3x0.75 ye UL/CSA+robot+drag ch. 1.5m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
