En stock Produit phare
7000-44061-7991000

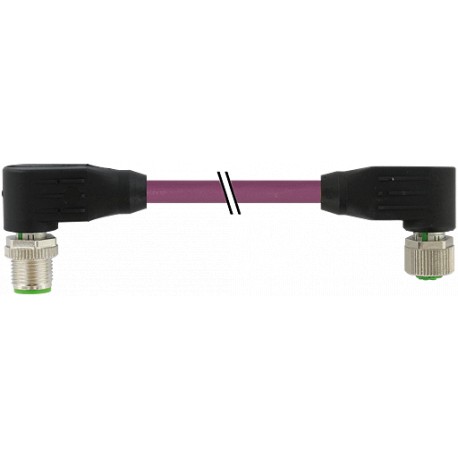

7000-44061-7991000 MURRELEKTRONIK M12 male 90° / M12 female 90° B-coded INTERBUS PUR 3x2x0.25 shielded viole..
$0.00USD
3061 en stock
Spécifications clés
:min. 85%
AWG:similar to AWG 24
EAN:4048879141437
Formulaire:44061
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| min. 85% | |
| AWG | similar to AWG 24 |
| EAN | 4048879141437 |
| Formulaire | 44061 |
| Codage | B-coded |
| Bouclier | yes |
| eClass | 27061801 |
| Art. n° : | 7000-44061-7991000 |
| Ø extérieur | 7.7 mm ±5% |
| Protection | IP65 and IP67 when plugged and screwed down (EN 60529) |
| Couleur de la veste | violet |
| Nombre de poteaux | 5 |
| Tension d'essai | 1 500 V (wire/wire); 1 000 V (wire/shield) |
| Couleur (veste) | violet |
| Groupe de matériaux | IEC 60664-1, category I |
| unité d'emballage | 1 |
| Isolation des fils | PE (whbr, grpk, gnye) |
| Diamètre (noyau) | 3×(2×AWG24) |
| Matériau (fil) | Cu wire, bare |
| Tension nominale | 250 V AC |
| Résistance (noyau) | max. 96 Ω/km (20°C) |
| Approbation (câble) | Interbus (DIN 19258/EN50254/IEC 61158 conform) |
| Matériau de verrouillage | Zinc die casting, matte nickel plated |
| Verrouillage des ports | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| Degré de pollution | 3 |
| glande de compression | M12 (SW13) |
| Matière (veste) | PUR |
| Tension de fonctionnement | max. 60 V AC/DC |
| Extérieur-Ø (veste) | 7.7 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| pays d'origine | DE |
| Propriétés de la piste C | 2 Mio. |
| Poids du câble [g/m] | 76,49 |
| Rayon de courbure (fixe) | 6 × outer Ø |
| Construction (noyau) | 32 × 0.1 mm (multi-strand wire class 6) |
| Tension de surtension nominale | 1.5 kV |
| résistance chimique | good resistance to oil, gasoline and chemicals (VDE 0472 Teil 803/VDE 0249) |
| Produit alternatif : | Product ComparisonInterbusMale 90° – female 90°M12 – M12, 5-poleshieldedFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm44061CablesNo./diameter of wires3×(2×AWG24)Wire isolationPE (whbr, grpk, gnye)C-track properties2 Mio.Material (jacket)PUROuter Ø7.7 mm ±5%Bend radius (moving)15 × outer ØTemperature range (fixed)-40...+70 °CTemperature range (mobile)-20...+50 °CCable identification799Approval (cable)Interbus (DIN 19258/EN50254/IEC 61158 conform)Cable weight [g/m]76,49Material (wire)Cu wire, bareResistor (core)max. 96 Ω/km (20°C)Single wire Ø (core)0.1 mmConstruction (core)32 × 0.1 mm (multi-strand wire class 6)Diameter (core)3×(2×AWG24)AWGsimilar to AWG 24Material (wire isolation)PEShore hardness (wire isolation)55 ±5 DWire-Ø incl. isolation1.4 mm ±5%Color/numbering of wires(wh, br) + (gr, pk) + (gn, ye)Shieldyesmin. 85%Material (jacket)PURMaterial property (jacket)CFC-, halogen- and cadmium-free, matt, low-adhesion, machine easy to process, abrasion-resistantShore hardness (jacket)85 ±5 AOuter-Ø (jacket)7.7 mm ±5%Color (jacket)violetchemical resistancegood resistance to oil, gasoline and chemicals (VDE 0472 Teil 803/VDE 0249)Nominal voltage250 V ACTest voltage1 500 V (wire/wire); 1 000 V (wire/shield)Temperature range (fixed)-40...+80 °CTemperature range (mobile)-30...+70 °CBend radius (fixed)6 × outer ØBend radius (moving)12 × outer ØNo. of bending cycles (C-track)max. 2 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 3 m/s²Jacket ColorvioletTechnical DataOperating voltagemax. 60 V AC/DCRated surge voltage1.5 kVOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category INo. of poles5CodingB-codedLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP65 and IP67 when plugged and screwed down (EN 60529)Locking materialZinc die casting, matte nickel platedGeneral dataPollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879141437eClass27061801Packaging unit1 |
| Rayon de courbure (en mouvement) | 15 × outer Ø |
| Identification des câbles | 799 |
| Nombre/diamètre des fils | 3×(2×AWG24) |
| Fil unique Ø (âme) | 0.1 mm |
| numéro de tarif douanier | 85444290 |
| Accélération (voie C) | max. 3 m/s² |
| Vitesse de déplacement (voie C) | max. 3 m/s |
| Dureté Shore (veste) | 85 ±5 A |
| Fil-Ø avec isolation | 1.4 mm ±5% |
| Couleur/numérotation des fils | (wh, br) + (gr, pk) + (gn, ye) |
| Matériau (isolation des fils) | PE |
| Plage de température (fixe) | -40...+70 °C |
| Propriétés matérielles (veste) | CFC-, halogen- and cadmium-free, matt, low-adhesion, machine easy to process, abrasion-resistant |
| Plage de température (mobile) | -20...+50 °C |
| Courant de fonctionnement par contact | max. 4 A |
| Distance parcourue (voie C) | max. 5 m (horizontal) |
| Nombre de cycles de flexion (voie C) | max. 2 Mio. (25 °C) |
| dureté Shore (isolation des fils) | 55 ±5 D |
Description du produit
M12 male 90°/ M12 female 90° B-cod. shieldedPUR 3x2x0.25 shielded vt 10m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
