En stock Produit phare
7050-12181-2331500

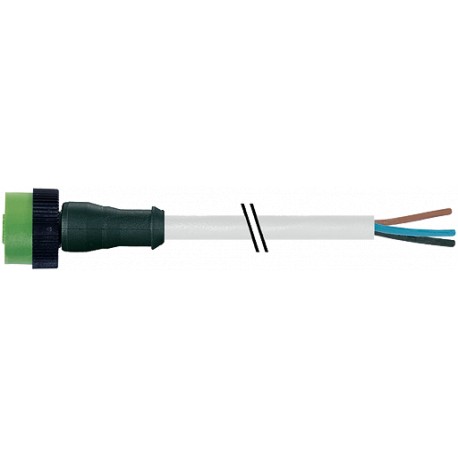

7050-12181-2331500 MURRELEKTRONIK MQ12 female 0° with cable 3 pole PUR 3X0.34 gray, UL/CSA, drag chain 15m
$0.00USD
3798 en stock
Spécifications clés
AWG:similar to AWG 22
EAN:4048879385114
Formulaire:12181
Bouclier:no
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| AWG | similar to AWG 22 |
| EAN | 4048879385114 |
| Formulaire | 12181 |
| Bouclier | no |
| eClass | 27279218 |
| Art. n° : | 7050-12181-2331500 |
| Ø extérieur | 4.1 mm ±5% |
| Type de câble | 3 (PUR) |
| Protection | IP67 inserted and tightened (EN 60529) |
| Couleur de la veste | gray |
| Tension d'essai | 2 500 V AC |
| vitesse de torsion | 35 cycles/min |
| Couleur (veste) | gray |
| unité d'emballage | 1 |
| contrainte de torsion | ±180°/m |
| Isolation des fils | PP (br, bl, bk) |
| Diamètre (noyau) | 3 × 0.34 mm² |
| Matériau (fil) | Cu wire, bare |
| Tension nominale | 300 V AC |
| Résistance (noyau) | max. 57 Ω/km (20 °C) |
| Approbation (câble) | cRUus (AWM-Style 20549/10493); CE conform |
| Verrouillage des ports | Quick connection, 1/4 turn |
| Matière (veste) | PUR (UL/CSA) |
| Tension de fonctionnement | max. 250 V AC/DC |
| Extérieur-Ø (veste) | 4.1 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| pays d'origine | DE |
| Propriétés de la piste C | 10 Mio. |
| Poids du câble [g/m] | 29,70 |
| résistance thermique | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Rayon de courbure (fixe) | 5 × outer Ø |
| Construction (noyau) | 42 × 0.1 mm (multi-strand wire class 6) |
| résistance chimique | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Produit alternatif : | Product ComparisonFemale 90°MQ12, 3-polewith cable sleevesFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm12181CablesNo./diameter of wires3 × 0.34 mm²C-track properties10 Mio.Wire isolationPP (br, bl, bk)Material (jacket)PUR (UL/CSA)Outer Ø4.1 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification233Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]29,70Material (wire)Cu wire, bareResistor (core)max. 57 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)42 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.34 mm²AWGsimilar to AWG 22Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)4.1 mm ±5%Color (jacket)graychemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 10 m/s²Torsion stress±180°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles/minJacket ColorgrayTechnical DataOperating voltagemax. 250 V AC/DCOperating current per contactmax. 4 ALocking of portsQuick connection, 1/4 turnProtectionIP67 inserted and tightened (EN 60529)General dataTemperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879385114eClass27279218Packaging unit1 |
| Rayon de courbure (en mouvement) | 10 × outer Ø |
| Identification des câbles | 233 |
| capacité de charge actuelle | to DIN VDE 0298-4 |
| Nombre de cycles de torsion | max. 2 Mio. (25 °C) |
| Nombre/diamètre des fils | 3 × 0.34 mm² |
| Fil unique Ø (âme) | 0.1 mm |
| Combinaison d'échouage | 3 wires twisted |
| numéro de tarif douanier | 85444290 |
| Accélération (voie C) | max. 10 m/s² |
| Vitesse de déplacement (voie C) | max. 3 m/s |
| Dureté Shore (veste) | 90 ±5 A |
| Fil-Ø avec isolation | 1.25 mm ±5% |
| Couleur/numérotation des fils | br, bk, bl |
| Matériau (isolation des fils) | PP |
| Plage de température (fixe) | -40...+80 °C |
| Propriétés matérielles (veste) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| Plage de température (mobile) | -25...+80 °C |
| Courant de fonctionnement par contact | max. 4 A |
| Nombre de cycles de flexion (voie C) | max. 10 Mio. (25 °C) |
| dureté Shore (isolation des fils) | 70 ±5 D |
| Propriétés des matériaux (isolation des fils) | CFC-, halogen-, cadmium-, silicone- and lead-free |
Description du produit
MQ12 female 0° A-cod. with cablePUR 3x0.34 gy UL/CSA+drag ch. 15m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
