7700-40221-U050100

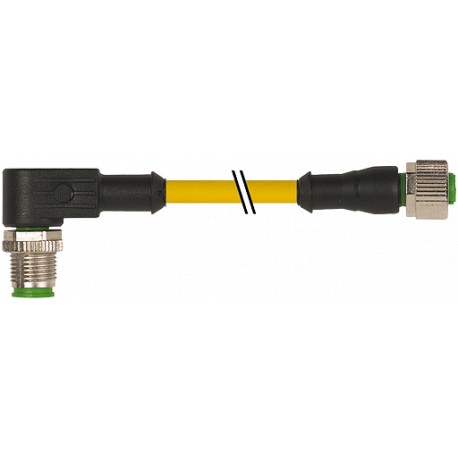

7700-40221-U050100 MURRELEKTRONIK M12 male 90° / M12 female 0° TPE 5x22AWG yellow UL/CSA, ITC/PLTC 1m
$0.00USD
4757 en stock
Spécifications clés
EAN:4048879748124
Formulaire:40221
Codage:A-coded
eClass:27279218
Informations sur le fournisseur
MURRELEKTRONIK
Produits : 57918
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4048879748124 |
| Formulaire | 40221 |
| Codage | A-coded |
| eClass | 27279218 |
| Matériel | PUR |
| normes | DIN EN 61076-2-101 (M12) |
| Protection | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| Couleur de la veste | yellow |
| Nombre de poteaux | 5 |
| Tension d'essai | 2000 V AC |
| Couleur (veste) | yellow |
| Groupe de matériaux | IEC 60664-1, category I |
| unité d'emballage | 1 |
| contrainte de torsion | ±180°/m |
| Diamètre (noyau) | 1× 5× AWG22/19 (0.382) |
| Matériau (fil) | Cu wire, bare |
| Méthode de montage | inserted, tightened |
| Tension nominale | 300 V AC |
| Résistance (noyau) | max. 46.9 Ω/km (20 °C) |
| Approbation (câble) | UL (AWM-Style 20626/1731), CSA; CE conform |
| Matériau de verrouillage | Zinc die casting, matte nickel plated |
| Verrouillage des ports | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| Degré de pollution | 3 |
| glande de compression | M12 (SW13) |
| Matière (veste) | TPE |
| Tension de fonctionnement | max. 125 V AC/DC |
| Extérieur-Ø (veste) | 5.7 mm ±5% |
| Plage de température | -25...+85 °C, depending on cable quality |
| pays d'origine | DE |
| Poids du câble [g/m] | 59,40 |
| résistance thermique | flame retardant |
| Rayon de courbure (fixe) | 5× outer Ø |
| Construction (noyau) | 19× 0.16 mm (multi-strand wire class 5) |
| Tension de surtension nominale | 1.5 kV |
| résistance chimique | good resistance to oil, gasoline and chemicals |
| Rayon de courbure (en mouvement) | 10× outer Ø |
| Identification des câbles | U05 |
| capacité de charge actuelle | to DIN VDE 0298-4 |
| Fil unique Ø (âme) | 0.16 mm |
| Combinaison d'échouage | 5 wires twisted around central filler |
| numéro de tarif douanier | 85444290 |
| Fil-Ø avec isolation | 1.27m ±5% |
| Couleur/numérotation des fils | br, bk, bl, wh, gnye longitudinally striped |
| Matériau (isolation des fils) | semi-rigid PVC |
| Plage de température (fixe) | -40...+105 °C |
| Plage de température (mobile) | -20...+90 °C |
| Courant de fonctionnement par contact | max. 4 A |
| Nombre de cycles de flexion (voie C) | max. 10 Mio. (25 °C) |
| Tension de fonctionnement (homologuée UL uniquement) | 30 V AC/DC |
| convient aux tubes ondulés (Ø intérieur) | 10 mm |
Description du produit
M12 male 90° / M12 female 0°
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
