En stock Produit phare
AXC F 2152

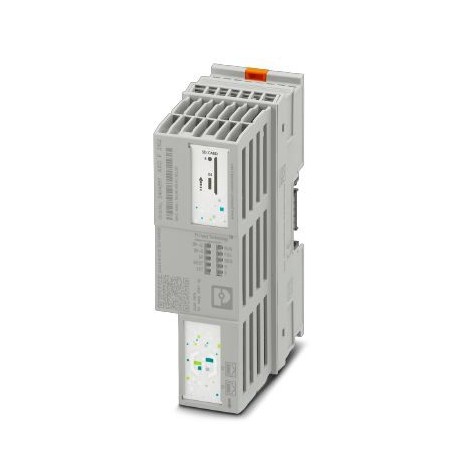

AXC F 2152 2404267 PHOENIX CONTACT Controller
$0.00USD
3515 en stock
Spécifications clés
GTIN:4055626356280
Clé de commande:2404267
Profondeur (Remarque):75 mm
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626356280 |
| Clé de commande | 2404267 |
| Profondeur (Remarque) | 75 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 45 mm |
| (Dimensions) | > 55 °C ... 60 °C (only in conjunction with an Axioline F power module AXL F PWR 1H (order number 2688297)) |
| Hauteur (Remarque) | 126.93 mm |
| (Données générales) | Eclipse |
| Pays d'origine | DE (Germany) |
| (Interfaces de données) | min. 16 ms (64 devices) |
| Choc (Dimensions) | 30g, 11 ms period, half-sine shock pulse, according to IEC 60068-2-27 |
| numéro de tarif douanier | 85371091 |
| RAM (Système de contrôle) | 512 Mbyte DDR3 SDRAM |
| (Conditions ambiantes) | Manufacturer-specific |
| Poids (Alimentation électrique) | 215 g |
| Choc (Conception mécanique) | 30g, 11 ms period, half-sine shock pulse, according to IEC 60068-2-27 |
| Tension d'alimentation (PROFINET) | 24 V DC |
| Numéro (fonction Fieldbus) | 2 |
| Processeur (Système de contrôle) | ARM®Cortex®-A9 2x 800 MHz |
| (Système d'exécution IEC 61131) | max. 4096 Bit (Output) |
| Stockage de masse (Données générales) | 16 Mbyte |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Interface (fonction Fieldbus) | Ethernet |
| Mémoire du programme (Données générales) | 8 Mbyte |
| Horloge temps réel (Données générales) | Yes |
| Taux de mise à jour (interfaces de données) | min. 1 ms (4 devices) |
| Fonction de sécurité (alimentation électrique) | No |
| Outil d'ingénierie (Données générales) | PLCnext Engineer |
| Spécifications (Interfaces de données) | Version 2.3 |
| Plage de tension d'alimentation (PROFINET) | 19.2 V DC ... 30 V DC |
| Degré de protection (Dimensions) | IP20 |
| Fonction du périphérique (interfaces de données) | PROFINET controller, PROFINET device |
| Système d'exploitation (Système de contrôle) | Linux |
| Affichage des diagnostics (Alimentation) | No |
| Immunité à l'EF (Conception mécanique) | Noise immunity test in accordance with EN 61000-6-2 Electromagnetic fields EN 61000-4-3/IEC 61000-4-3 Criterion A, Field intensity: 10 V/m |
| Vibrations (fonctionnement) (Dimensions) | 5g |
| Immunité aux décharges électrostatiques (conception mécanique) | Noise immunity test in accordance with EN 61000-6-2 Electrostatic discharge (ESD) EN 61000-4-2/IEC 61000-4-2 Criterion B, 6 kV contact discharge, 8 kV air discharge |
| Consommation de courant maximale (PROFINET) | 442 mA (with 1 A at UBusfor the I/Os and UL= 24 V) |
| Redondance du contrôleur (alimentation électrique) | No |
| Poids par pièce (emballage exclu) | 387.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Méthode de connexion (fonction Fieldbus) | RJ45 socket |
| Outil d'ingénierie (conditions ambiantes) | PLCnext Engineer |
| Immunité à l'éclatement (Conception mécanique) | Noise immunity test in accordance with EN 61000-6-2 Fast transients (burst) EN 61000-4-4/IEC 61000-4-4 Criterion B, 2 kV |
| Immunité aux surtensions (Conception mécanique) | Noise immunity test in accordance with EN 61000-6-2 Transient overvoltage (surge) EN 61000-4-5/IEC 61000-4-5 Criterion B, DC supply lines: ±0.5 kV/±0.5 kV (symmetrical/asymmetrical), fieldbus cable shield: ±1 kV |
| Stockage de masse rétentif (Données générales) | 48 kByte (NVRAM) |
| Choc (opération) (Conception mécanique) | 10g (Bump endurance test according to EN 60068-2-29) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Désignation (système d'exécution IEC 61131) | |
| Vitesse de transmission (fonction Fieldbus) | 10/100 Mbps (full duplex) |
| Consommation de courant typique (PROFINET) | 200 mA (without I/Os and UL= 24 V) |
| Émission d'interférences (conception mécanique) | Noise emission test as per EN 61000-6-4 Class A |
| Vibrations (fonctionnement) (Conception mécanique) | 5g |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C up to 2000 m above mean sea level (observe derating) |
| Pression d'air (stockage/transport) (Dimensions) | 58 kPa ... 106 kPa (up to 4500 m above mean sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (according to DIN EN 61131-2) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Quantité de données de processus (système d'exécution IEC 61131) | max. 8192 Bit (per station) |
| Compatibilité électromagnétique (conception mécanique) | Conformance with EMC Directive 2014/30/EU |
| Vibrations (stockage/transport) (Conception mécanique) | 5g |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Langages de programmation pris en charge (Conditions ambiantes) | Programming in acc. with IEC 61131-3 |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % (according to DIN EN 61131-2) |
| Immunité aux interférences conduites (conception mécanique) | Noise immunity test in accordance with EN 61000-6-2 Conducted interference EN 61000-4-6/IEC 61000-4-6 Criterion A; Test voltage 10 V |
| Nombre de périphériques pris en charge (système d'exécution IEC 61131) | max. 63 (per station) |
| Nombre de périphériques de bus local pouvant être connectés (système d'exécution IEC 61131) | max. 63 (observe current consumption) |
Description du produit
PLCnext Control for Axioline F direct I/O control. With two Ethernet interfaces. Complete with connection connector and bus socket module.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
