AXL E EIP IOL8 DI4 M12 6P

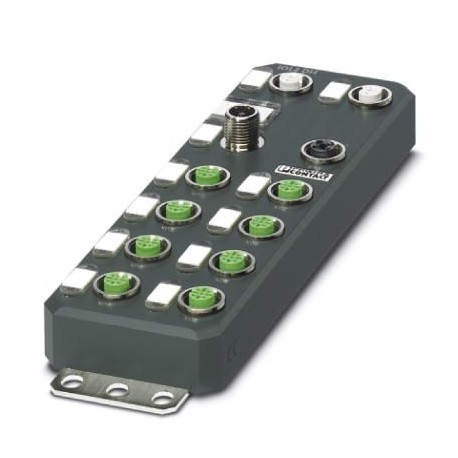

AXL E EIP IOL8 DI4 M12 6P 2701496 PHOENIX CONTACT Distributed I/O device
$0.00USD
4959 en stock
Spécifications clés
GTIN:4046356763509
Clé de commande:2701496
(Fournir):Short-circuit protection for the sensor supply
page du catalogue:Page 195 (C-6-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356763509 |
| Clé de commande | 2701496 |
| (Fournir) | Short-circuit protection for the sensor supply |
| page du catalogue | Page 195 (C-6-2017) |
| Profondeur (Remarque) | 30.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 60 mm |
| (Interfaces) | DHCP |
| Hauteur (Remarque) | 185 mm |
| (Entrées numériques) | Short-circuit protection |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | 24 V supply (actuator supply)/FE 500 V AC 50 Hz 1 min. |
| Nom de l'entrée (Fourniture) | Digital inputs at pin 2 for type A ports |
| numéro de tarif douanier | 85176200 |
| Désignation (Générale) | EtherNet/IP™ |
| (Isolation électrique) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Désignation (Interfaces) | EtherNet/IP™ |
| Fréquence d'entrée (alimentation) | 0.5 kHz |
| Espacement des trous de perçage (Remarque) | 198.5 mm |
| Nombre de canaux (Général) | 2 |
| Note sur les dimensions (Note) | The height is 212 mm including fixing clips. |
| Nombre d'intrants (Approvisionnement) | max. 8 (EN 61131-2 type 1) |
| Méthode de connexion (Alimentation) | M12 connector, X01 ... X04 have double occupancy |
| Dessin coté (Remarque) | |
| Temps de filtrage d'entrée (Alimentation) | < 1000 µs |
| Spécifications (Interfaces) | CIP Edition 3.11EIP adaptation of CIP 1.12 |
| Méthode de connexion (Générale) | M12 fast connection technology |
| Type d'équipement (interfaces) | EtherNet/IP™ slave |
| Type de protection (Approvisionnement) | Overload protection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Vitesse de transmission (Général) | 10/100 Mbps (with auto negotiation) |
| Nombre de postes (Général) | 4 |
| Délai du signal (entrées numériques) | max. 150 µs (when switched on) |
| Courant total du capteur (alimentation) | max. 1.6 A (from L+/L-) |
| Technologie de connexion (Alimentation) | 3-wire |
| Courant d'entrée nominal (alimentation) | typ. 3 mA |
| Section de test (Sorties numériques) | 24 V supply (communications power and sensor supply, IO-Link ports)/bus connection (Ethernet 1) 500 V AC 50 Hz 1 min. |
| Poids net (conditions ambiantes) | 552.8 g |
| Fréquence de commutation (entrées numériques) | 1 per second, maximum (at nominal inductive load) |
| Protocoles pris en charge (interfaces) | SNMP v1 |
| Degré de protection (Dimensions) | IP65/IP67 |
| Description de l'intrant (Fourniture) | IO-Link ports in digital input (DI) mode |
| Méthode de connexion (entrées numériques) | M12 connector, X01 ... X04 have double occupancy |
| Type de montage (conditions ambiantes) | Wall mounting |
| Tension d'entrée nominale UIN (Alimentation) | 24 V DC |
| Nombre de sorties (entrées numériques) | max. 8 |
| Description de la sortie (entrées numériques) | IO-Link ports in digital output (DO) mode |
| Courant du capteur par canal (Alimentation) | max. 200 mA (from L+/L-) |
| Type de protection (entrées numériques) | Overload protection |
| Charge nominale, ohmique (entrées numériques) | 3.6 W (160 Ω, at nominal load) |
| Poids par pièce (emballage exclu) | 552.800 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Matériau du boîtier (conditions ambiantes) | Pocan® |
| Courant d'entrée nominal à UIN (alimentation) | typ. 3 mA |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Technologie de connexion (entrées numériques) | 3-wire |
| Point de connexion désigné (Général) | Copper cable |
| Protocoles spécifiques au système (interfaces) | EtherNet/IP™ protocols ACD |
| Comportement en cas de surcharge (entrées numériques) | Shutdown with automatic restart |
| Plage de tension d'entrée signal « 0 » (Alimentation) | -0.3 V DC ... 5 V DC |
| Plage de tension d'entrée « 1 » signal (Alimentation) | 15 V DC ... 30 V DC |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Tension de sortie nominale (entrées numériques) | 24 V DC |
| Note sur la méthode de connexion (Général) | D-coded |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Charge nominale, inductive (entrées numériques) | 3.6 VA (0.8 H, 160 Ω, at nominal load) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Désignation (Limites du système du coupleur de bus) | Actuators (UA) |
| Courant de sortie à l'arrêt (entrées numériques) | max. 300 µA |
| Tension de sortie à l'arrêt (entrées numériques) | max. 1 V |
| Tension d'alimentation (limites du système du coupleur de bus) | 24 V DC |
| Courant de sortie maximal par appareil (entrées numériques) | 1.2 A |
| Courant de sortie maximal par canal (entrées numériques) | 150 mA |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Méthode de connexion (limites du système du coupleur de bus) | M12 connector (T-coded) |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % |
| Consommation de courant (limites du système du coupleur de bus) | typ. 28 mA ±15 % (at 24 V DC) |
| Nombre de positions (Limites du système du coupleur de bus) | 4 |
| Plage de tension d'alimentation nominale (limites du système du coupleur de bus) | 18 V DC ... 31.2 V DC (including all tolerances, including ripple) |
| Limitation de la tension induite lors de l'interruption du circuit (entrées numériques) | -15 V DC |
Description du produit
AxiolineE, EtherNet/IP™, M12 Quick Connect Technology, IO-Link Class A ports: 4, connection type: M12 Quick Connect Technology, connection technology: 3 conductors, IO-Link Class B ports: 4, connectio
