AXL E ETH DI8 DO4 2A M12 6P

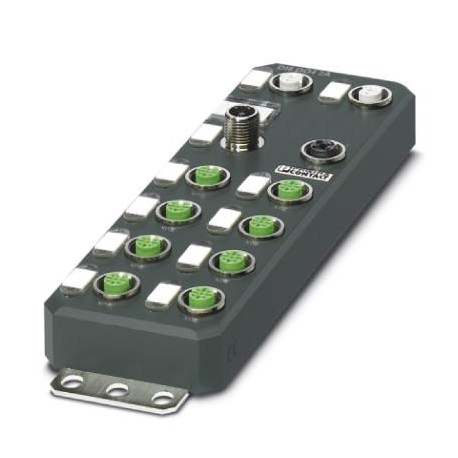

AXL E ETH DI8 DO4 2A M12 6P 2701535 PHOENIX CONTACT Distributed I/O device
$0.00USD
3423 en stock
Spécifications clés
GTIN:4046356763837
Clé de commande:2701535
page du catalogue:Page 197 (C-6-2017)
Profondeur (Remarque):30.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356763837 |
| Clé de commande | 2701535 |
| page du catalogue | Page 197 (C-6-2017) |
| Profondeur (Remarque) | 30.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 60 mm |
| (Interfaces) | DHCP |
| Hauteur (Remarque) | 185 mm |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | 24 V supply (actuator supply, digital outputs)/FE 500 V AC 50 Hz 1 min. |
| Nom de l'entrée (Fourniture) | Digital inputs |
| numéro de tarif douanier | 85176200 |
| Désignation (Générale) | Ethernet |
| (Isolation électrique) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Désignation (Interfaces) | Modbus/TCP |
| Espacement des trous de perçage (Remarque) | 198.5 mm |
| Nombre de canaux (Général) | 2 |
| Note sur les dimensions (Note) | The height is 212 mm including fixing clips. |
| Nombre d'intrants (Approvisionnement) | 8 |
| Méthode de connexion (Alimentation) | M12 connector, double occupancy |
| Dessin coté (Remarque) | |
| Temps de filtrage d'entrée (Alimentation) | < 1000 µs |
| Spécifications (Interfaces) | Modbus application protocol V1.1b |
| Méthode de connexion (Générale) | M12 fast connection technology |
| Type d'équipement (interfaces) | Modbus slave (server) |
| Type de protection (Approvisionnement) | Overload protection, short-circuit protection of sensor supply |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la sortie (entrées numériques) | Digital outputs |
| Vitesse de transmission (Général) | 10/100 Mbps (with auto negotiation) |
| Nombre de postes (Général) | 4 |
| Technologie de connexion (Alimentation) | 4-wire |
| Section de test (Sorties numériques) | 24 V supply (communications power and sensor supply, digital inputs)/bus connection (Ethernet 1) 500 V AC 50 Hz 1 min. |
| Poids net (conditions ambiantes) | 480 g |
| Tension de sortie (entrées numériques) | 24 V DC |
| Protocoles pris en charge (interfaces) | SNMP v1 |
| Degré de protection (Dimensions) | IP65/IP67 |
| Description de l'intrant (Fourniture) | EN 61131-2 types 1 and 3 |
| Méthode de connexion (entrées numériques) | M12 connector, (A-coded) |
| Type de montage (conditions ambiantes) | Wall mounting |
| Nombre de sorties (entrées numériques) | 4 |
| Type de protection (entrées numériques) | Overload protection, short-circuit protection of outputs |
| Charge nominale, ohmique (entrées numériques) | 48 W (48 Ω, with nominal voltage) |
| Poids par pièce (emballage exclu) | 480.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Matériau du boîtier (conditions ambiantes) | Pocan® |
| Courant d'entrée nominal à UIN (alimentation) | typ. 3 mA |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Technologie de connexion (entrées numériques) | 3-wire |
| Point de connexion désigné (Général) | Copper cable |
| Protocoles spécifiques au système (interfaces) | Modbus protocols Modbus/TCP |
| Plage de tension d'entrée signal « 0 » (Alimentation) | 0 V ... 5 V DC |
| Plage de tension d'entrée « 1 » signal (Alimentation) | 11 V DC ... 30 V DC |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Tension de sortie nominale (entrées numériques) | 24 V DC (from voltage UA) |
| Note sur la méthode de connexion (Général) | D-coded |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Charge nominale, inductive (entrées numériques) | 48 VA (1.2 H, 48 Ω, with nominal voltage) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Désignation (Limites du système du coupleur de bus) | Actuators (UA) |
| Tension d'alimentation (limites du système du coupleur de bus) | 24 V DC |
| Courant de sortie maximal par canal (entrées numériques) | 2 A |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Méthode de connexion (limites du système du coupleur de bus) | M12 connector (T-coded) |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % |
| Consommation de courant (limites du système du coupleur de bus) | typ. 30 mA ±15 % (at 24 V DC) |
| Nombre de positions (Limites du système du coupleur de bus) | 4 |
| Plage de tension d'alimentation nominale (limites du système du coupleur de bus) | 18 V DC ... 31.2 V DC (including all tolerances, including ripple) |
Description du produit
AxiolineE, Digital input/output equipment, Ethernet, M12 quick connect technology, Digital inputs: 8, 24 VDC, connection technology: 4 conductors, Digital outputs:4, 24 VDC, connection technology:3 co
