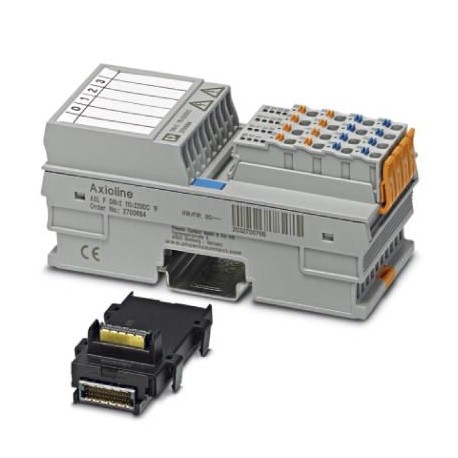

| Paramètre | Valeur |
|---|---|
| GTIN | 4055626320540 |
| Clé de commande | 2702783 |
| page du catalogue | Page 106 (C-6-2017) |
| Unité d'emballage | 1 pc |
| (Entrées numériques) | Logic / functional earth ground 1 kV Pulse test voltage according to EN 61850/IEC 61850 |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Axioline F local bus |
| (Potentiels de l'axioline) | max. 100 V DC |
| (Isolation électrique) | IEC 61850-3 Radio interference properties EN 55022 Class B |
| Protection (Interfaces) | max. 8 A () |
| Désignation (Interfaces) | Supply for digital input modules (UI) |
| Nombre de canaux (Général) | 2 |
| Méthode de connexion (Générale) | Bus base module |
| Profondeur (Données commerciales clés) | 54 mm |
| Tension d'alimentation (Interfaces) | 5 V DC (via bus base module) |
| Largeur (Données commerciales clés) | 53.6 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 126.1 mm |
| Poids net (Données de connexion) | 221.4 g |
| Vitesse de transmission (Général) | 100 Mbps |
| Section de test (Entrées numériques) | I/Os / logic 4 kV Rated surge voltage (safe isolation according to EN 61010-2-201/IEC 61010-2-201) |
| Consommation électrique (Interfaces) | max. 600 mW |
| Type de montage (Données de connexion) | DIN rail |
| Consommation de courant (interfaces) | max. 120 mA |
| Désignation (Conditions ambiantes) | Axioline F connector |
| Nom de l'entrée (Potentiels de l'axioline) | Digital inputs |
| Degré de protection (Dimensions) | IP20 |
| Tension d'entrée (potentiels d'axioline) | 24 V DC (Nominal voltage) |
| Poids par pièce (emballage exclu) | 221.400 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Degré de pollution (Données de connexion) | 2 |
| Longueur de dénudage (conditions ambiantes) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| Nombre d'entrées (potentiels d'axioline) | 8 |
| Méthode de connexion (potentiels d'axioline) | Push-in connection |
| Temps de filtrage d'entrée (potentiels d'axioline) | < 1 ms |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Note sur les dimensions (Données commerciales clés) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Type de protection (potentiels d'axioline) | Polarity reversal protection of the inputs |
| Dessin dimensionnel (Données commerciales clés) | |
| Plage de tension d'entrée (potentiels d'axioline) | -100 V DC ... 100 V DC |
| Technologie de connexion (potentiels d'axioline) | 2-wire |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Description de l'entrée (potentiels d'axioline) | EN 61131-2 type 1 |
| Note sur les spécifications de poids (Données de connexion) | with connectors and bus base module |
| Courant d'entrée nominal à UIN (potentiels d'axioline) | 2.5 mA |
| Note sur la méthode de connexion (conditions ambiantes) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Plage de tension d'entrée signal « 0 » (potentiels d'axioline) | -5 V DC ... 5 V DC |
| Plage de tension d'entrée du signal « 1 » (potentiels d'axioline) | 14.5 V DC ... 100 V DC |
| Section du conducteur AWG max. (conditions ambiantes) | 16 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 24 |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Développé conformément à la norme (isolation électrique) | IEC 61850-3 Electrostatic discharge (ESD) EN 61000-4-2/IEC 61000-4-2 Criterion A; 8 kV contact discharge; 8 kV air discharge |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.2 mm² |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.2 mm² |
