AXL F DO16/3 XC 2F

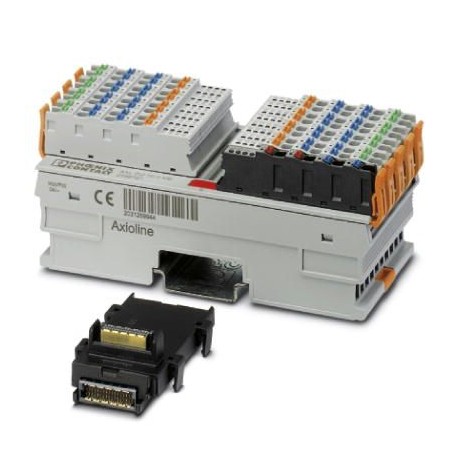

AXL F DO16/3 XC 2F 2701228 PHOENIX CONTACT I/O module
$0.00USD
3681 en stock
Spécifications clés
GTIN:4046356730365
Clé de commande:2701228
page du catalogue:Page 109 (C-6-2017)
Profondeur (Remarque):54 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356730365 |
| Clé de commande | 2701228 |
| page du catalogue | Page 109 (C-6-2017) |
| Profondeur (Remarque) | 54 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 53.6 mm |
| (Dimensions) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| (Interfaces) | Polarity reversal protection of the supply voltage |
| Hauteur (Remarque) | 129.9 mm |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | 24 V supply (I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Axioline F local bus |
| (Isolation électrique) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Protection (Interfaces) | max. 8 A (polarity reversal protection up to 5 A) |
| Désignation (Interfaces) | Supply for digital output modules (UO) |
| Nombre de canaux (Général) | 2 |
| Note sur les dimensions (Note) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Dessin coté (Remarque) | |
| Méthode de connexion (Générale) | Bus base module |
| Tension d'alimentation (Interfaces) | 24 V DC |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Poids net (Données de connexion) | 308.4 g |
| Vitesse de transmission (Général) | 100 Mbps |
| Consommation électrique (Interfaces) | max. 240 W (of which 560 mW with internal losses) |
| Section de test (Sorties numériques) | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| Type de montage (Données de connexion) | DIN rail |
| Type de protection (Interfaces) | Surge protection of the supply voltage |
| Consommation de courant (interfaces) | max. 8 A (provide external protection) |
| Désignation (Conditions ambiantes) | Axioline F connector |
| Degré de protection (Dimensions) | IP20 |
| Nom de la sortie (Potentiels de l'axioline) | Digital outputs |
| Plage de tension d'alimentation (Interfaces) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Tension de sortie (potentiels d'axioline) | 24 V |
| Poids par pièce (emballage exclu) | 308.400 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Longueur de dénudage (conditions ambiantes) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Méthode de connexion (potentiels d'axioline) | Push-in connection |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Nombre de sorties (potentiels d'axioline) | 16 |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Charge nominale, lampe (potentiels d'axioline) | max. 12 W (at nominal voltage) |
| Type de protection (potentiels d'axioline) | Short-circuit protection, overload protection of the outputs |
| Charge nominale, ohmique (potentiels d'Axioline) | max. 12 W (48 Ω, with nominal voltage) |
| Technologie de connexion (potentiels d'axioline) | 3-wire |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C (Standard) |
| Tension de sortie nominale (potentiels d'axioline) | 24 V DC |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Charge nominale, inductive (potentiels d'axioline) | max. 12 VA (1.2 H, 48 Ω, with nominal voltage) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Note sur les spécifications de poids (Données de connexion) | with connectors and bus base module |
| Note sur la méthode de connexion (conditions ambiantes) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur AWG max. (conditions ambiantes) | 16 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 24 |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.2 mm² |
| Courant de sortie maximal par module (potentiels d'axioline) | 8 A (provide external protection) |
| Courant de sortie maximal par canal (potentiels d'axioline) | 500 mA |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.2 mm² |
Description du produit
AxiolineF, Digital output module, Digital outputs:16, 24 VDC, 500 mA, connection technology:3 conductors, Extreme Condition variant, transmission speed on the local bus:100 MBit/s, protection index: I
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
