AXL F DO4/3 AC 1F

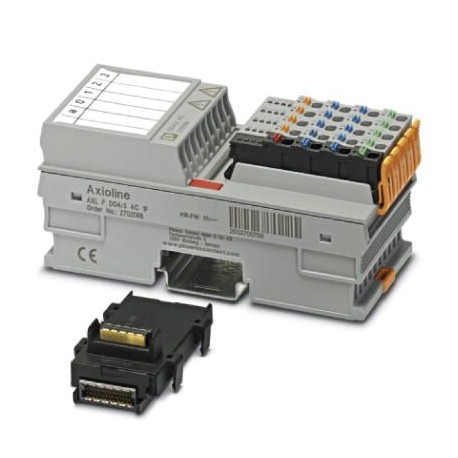

AXL F DO4/3 AC 1F 2702068 PHOENIX CONTACT I/O module
$0.00USD
3003 en stock
Spécifications clés
GTIN:4046356933087
Clé de commande:2702068
page du catalogue:Page 110 (C-6-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356933087 |
| Clé de commande | 2702068 |
| page du catalogue | Page 110 (C-6-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | -25 °C ... 50 °C (max. 2 A/channel for any mounting position) |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | I/O area AC / PE 4 kV Rated surge voltage (basic insulation according to EN 61010-2-201/IEC 61010-2-201) |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Axioline F local bus |
| (Isolation électrique) | IEC 61850-3 Attenuated oscillating waves, EN 61000-4-18/IEC 61000-4-18 1 kV symmetrical, 2.5 kV asymmetrical |
| Protection (Interfaces) | max. 8 A |
| Désignation (Interfaces) | Supply for digital output modules (UO) |
| Nombre de canaux (Général) | 2 |
| Méthode de connexion (Générale) | Bus base module |
| Profondeur (Données commerciales clés) | 54 mm |
| Tension d'alimentation (Interfaces) | 230 V AC |
| Largeur (Données commerciales clés) | 53.6 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 126.1 mm |
| Poids net (Données de connexion) | 239 g |
| Vitesse de transmission (Général) | 100 Mbps |
| Consommation électrique (Interfaces) | max. 2024 VA (of which 8 VA internal losses) |
| Section de test (Sorties numériques) | I/Os / logic 4 kV Rated surge voltage (safe isolation according to EN 61010-2-201/IEC 61010-2-201) |
| Type de montage (Données de connexion) | DIN rail |
| Type de protection (Interfaces) | Surge protection of the supply voltage |
| Consommation de courant (interfaces) | max. 8 A (provide external protection) |
| Désignation (Conditions ambiantes) | Axioline F connector |
| Degré de protection (Dimensions) | IP20 |
| Nom de la sortie (Potentiels de l'axioline) | Digital outputs |
| Plage de tension d'alimentation (Interfaces) | 12 V AC ... 253 V AC (including all tolerances, including ripple, 50 ... 60 Hz) |
| Tension de sortie (potentiels d'axioline) | 230 V AC |
| Poids par pièce (emballage exclu) | 239.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Longueur de dénudage (conditions ambiantes) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| Méthode de connexion (potentiels d'axioline) | Push-in connection |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Nombre de sorties (potentiels d'axioline) | 4 (Triac outputs with zero voltage switch) |
| Note sur les dimensions (Données commerciales clés) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Type de protection (potentiels d'axioline) | External protection required |
| Dessin dimensionnel (Données commerciales clés) | |
| Charge nominale, ohmique (potentiels d'Axioline) | max. 460 W (at nominal voltage) |
| Technologie de connexion (potentiels d'axioline) | 3-wire |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C (max. 2 A/channel for wall mounting on horizontal DIN rail; max. 1 A/channel for any mounting position) |
| Tension de sortie nominale (potentiels d'axioline) | 230 V AC |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Note sur les spécifications de poids (Données de connexion) | with connectors and bus base module |
| Note sur la méthode de connexion (conditions ambiantes) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual.When selecting the cables, please note that in the case of a small conductor cross section and high current, the terminal point temperature may be up to 30 K above the ambient temperature. |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur AWG max. (conditions ambiantes) | 16 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 20 |
| Humidité admissible (stockage/transport) (Dimensions) | 5 % ... 95 % (non-condensing) |
| Développé conformément à la norme (isolation électrique) | IEC 61850-3 Immunity to magnetic fields, EN 61000-4-8/IEC 61000-4-8 300 A/m continuous, 1000 A/m for 1 s |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.5 mm² |
| Courant de sortie maximal par module (potentiels d'axioline) | 8 A AC (provide external protection) |
| Courant de sortie maximal par canal (potentiels d'axioline) | 2 A AC |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.5 mm² |
Description du produit
AxiolineF, Digital output module, Digital outputs:4 (Triac outputs with zero voltage switch), 230 VAC, 2 A, connection technology:3 conductors, transmission speed on the local bus:100 MBit/s, protecti
