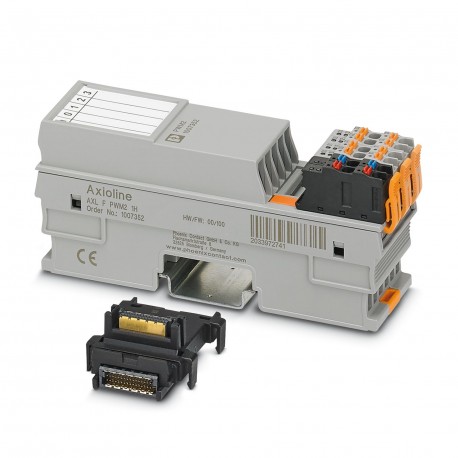

| Paramètre | Valeur |
|---|---|
| 5 V DC | |
| Taper | block modular |
| Profondeur | 54 mm |
| Largeur | 35 mm |
| Hauteur | 126.1 mm |
| Nom de sortie | PWM outputs |
| Consommation de courant | max. 150 mA |
| Type de produit | I/O component |
| Type de montage | DIN rail mounting |
| Mode de fonctionnement | PWM, pulse generator, push-pull output |
| Famille de produits | Axioline F |
| Tension d'alimentation | 5 V DC (via bus base module) |
| Nom de la connexion | Axioline F connector |
| Gamme de fréquences | 0 Hz ... 65535 Hz |
| Révision de l'article | 03 |
| Degré de pollution | 2 (IEC 60664-1, EN 60664-1) |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Bus base module |
| Position de montage | any (no temperature derating) |
| Nombre de sorties | 2 |
| facteur de service d'impulsion | 0 % ... 100 % |
| Étendue de la prestation | including bus base module and Axioline F connectors |
| Zone d'adresse de saisie | 0 Byte |
| Courant nominal IN | max. 500 mA (at 24 V DC) |
| Charge nominale, lampe | max. 6 W (at nominal voltage) |
| Note sur les dimensions | The depth applies when a TH 35-7.5 DIN rail is used (in accordance with EN 60715). |
| circuit de protection | Surge protection; electronic (35 V, 0.5 s) |
| propriétés spéciales | Pulse width modulation |
| vitesse de transmission | 100 Mbps |
| Dessin coté | |
| Charge nominale, ohmique | max. 12 W (at 24 V DC nominal voltage) |
| Note sur l'application | Only for industrial use |
| Zone d'adresse de sortie | 8 Byte |
| Protection contre les courts-circuits | yes |
| Degré de protection | IP20 |
| Nombre d'interfaces | 2 |
| Catégorie de surtension | II (IEC 60664-1, EN 60664-1) |
| Plage de tension d'alimentation | 19.2 V DC ... 30 V DC including all tolerances, including ripple |
| Technologie de connexion | 2-conductor |
| Courant de court-circuit | typ. 2.2 A (for approx. 1.2 µs, auto-retry after approx. 40 µs, 24 V output) |
| Tension de sortie nominale | 24 V (UO- 1.1 V) |
| Charge nominale, inductive | max. 12 VA (at 24 V DC nominal voltage) |
| Données des paramètres requis | 1 Byte |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Protection contre les surtensions transitoires | yes |
| Section transversale du conducteur AWG | 24 ... 16 |
| Données de configuration requises | 6 Byte |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² |
| Note sur la méthode de connexion | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Section transversale du conducteur, rigide | 0.2 mm² ... 1.5 mm² |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Pression d'air (stockage/transport) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Section transversale du conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Section transversale du conducteur, flexible | 0.2 mm² ... 1.5 mm² |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (non-condensing) |
| Dissipation de puissance maximale en condition nominale | 2.05 W |
| Tension de test : alimentation 24 V (E/S) / masse fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension de test : alimentation 5 V du bus local (UBus) / masse fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (E/S) | 500 V AC, 50 Hz, 1 min. |
