BCP-508-14 GY

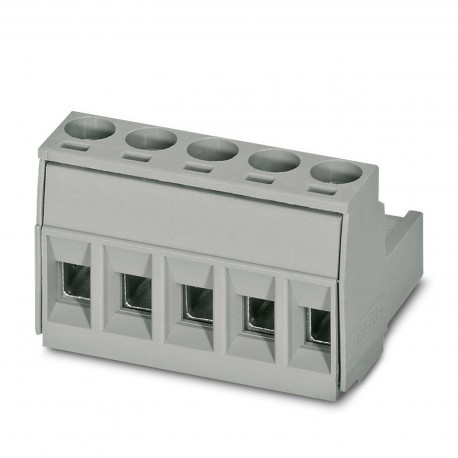

BCP-508-14 GY 5435844 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3003 en stock
Spécifications clés
:0.2 mm² / flexible / > 10 N
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:Standard
Pas:5.08 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | Standard |
| Pas | 5.08 mm |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 71.12 mm |
| Hauteur [h] | 15 mm |
| Longueur [l] | 18.2 mm |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Type de verrouillage | without |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | PCB connector |
| Nombre de cycles | 25 |
| Spécification | IEC 60999-1:1999-11 |
| Nombre de lignes | 1 |
| Famille de produits | BCP |
| contrainte thermique | 105 °C/168 h |
| Couleur (Logement) | signal grey (7004) |
| bride de montage | without |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 01 |
| Système de connecteurs | BASICLINE 2,5 |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.4 Nm ... 0.5 Nm |
| Type d'emballage | packed in cardboard |
| résistance de contact | 2.1 mΩ |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 14 |
| Nombre de potentiels | 14 |
| Tension nominale (II/2) | 630 V |
| Résistance de contact R1 | 2.1 mΩ |
| Résistance de contact R2 | 2.1 mΩ |
| Tête de vis à entraînement par forme | Slotted Phillips recess (H1L) |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 14 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 250 V |
| Durée du test par axe | 2.5 h |
| Type de connexion de contact | Socket |
| caractéristiques de surface | hot-dip tin-plated |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 4 kV |
| Nombre de positions testées | 24 |
| Section transversale du conducteur AWG | 24 ... 12 |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 630 V |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 3.2 mm |
| tension de tenue à fréquence industrielle | 2.21 kV |
| ligne de fuite minimale (III/2) | 3 mm |
| ligne de fuite minimale (III/3) | 3.2 mm |
| Sens de connexion conducteur/circuit imprimé | 0 ° |
| Calibre cylindrique axb / diamètre | 2.8 mm x 2.0 mm / 2.4 mm |
| Force de retrait par position env. | 6 N |
| Force d'insertion par position env. | 8 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 4.8 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Point de terminaison de surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1 mm² |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur/type de conducteur/consigne de force de traction/valeur réelle | 0.2 mm² / solid / > 10 N |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 2.5 mm², color: gray signals, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potenti
