CABLE-D15SUB/B/S/150/KONFEK/S

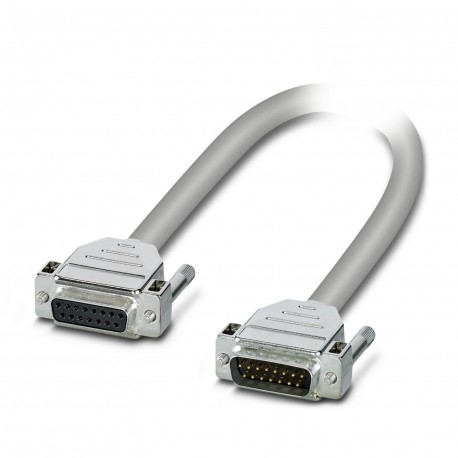

CABLE-D15SUB/B/S/150/KONFEK/S 2302078 PHOENIX CONTACT Cable
$0.00USD
3785 en stock
Spécifications clés
:-10 °C ... 70 °C (flexible installation)
rouge:D-SUB15 (8) = D-SUB15 (8)
bleu:D-SUB15 (7) = D-SUB15 (7)
gris:D-SUB15 (5) = D-SUB15 (5)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| rouge | D-SUB15 (8) = D-SUB15 (8) |
| bleu | D-SUB15 (7) = D-SUB15 (7) |
| gris | D-SUB15 (5) = D-SUB15 (5) |
| rose | D-SUB15 (6) = D-SUB15 (6) |
| Pas | 2.74 mm |
| noir | D-SUB15 (9) = D-SUB15 (9) |
| brun | D-SUB15 (2) = D-SUB15 (2) |
| vert | D-SUB15 (3) = D-SUB15 (3) |
| blanc | D-SUB15 (1) = D-SUB15 (1) |
| violet | D-SUB15 (10) = D-SUB15 (10) |
| jaune | D-SUB15 (4) = D-SUB15 (4) |
| Altitude | ≤ 2000 m |
| Protégé | yes |
| rouge-bleu | D-SUB15 (12) = D-SUB15 (12) |
| gris-rose | D-SUB15 (11) = D-SUB15 (11) |
| Type de câble | 15X0.25 [PVC] |
| brun-vert | D-SUB15 (14) = D-SUB15 (14) |
| blanc-vert | D-SUB15 (13) = D-SUB15 (13) |
| longueur du câble | 1.5 m |
| Sans halogène | no |
| Type de produit | System cable |
| Filetage | UNC 4-40 |
| Style UL AWM | 2464/1061 |
| blanc-jaune | D-SUB15 (15) = D-SUB15 (15) |
| Type de conducteur | Assembled shielded round cable |
| ligne de signal AWG | 24 |
| Révision de l'article | 04 |
| résistance du câble | ≤ 80 Ω/km (at 20 °C) |
| résistance à la flamme | IEC 60332-1-2 (raw cable) |
| Méthode de connexion | D-SUB socket strip |
| Résistance à l'huile | can withstand occasional splashes (raw cable) |
| Couple de serrage | 0.2 Nm |
| Matériau conducteur | Bare Cu litz wires |
| Courant (par chemin) | ≤ 2 A (Uncoiled, see derating) |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Nombre de positions | 15 |
| Degré de protection | IP20 |
| résistance d'isolation | ≥ 20 MΩ*km (at 20 °C) |
| Nombre de connexions | 1 |
| Gaine externe, couleur | gray |
| Mode de fonctionnement nominal | 100% operating factor |
| Tension de fonctionnement (CA) | ≤ 30 V AC |
| Tension de fonctionnement (CC) | ≤ 60 V DC |
| Gaine extérieure, matériau | Semi-rigid PVC |
| Section transversale du conducteur | 15x 0.25 mm² |
| diamètre extérieur du câble | 7.90 mm ±0.5 mm |
| Cycles d'insertion/retrait | > 200 |
| Diamètre du fil, isolation comprise | 1.2 mm ±0.05 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (fixed installation) |
| Ligne de signal à structure conductrice | 14x 0.15 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| Connexion conforme aux normes | IEC 60807-2 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe | 67 mm |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Rayon de courbure minimal, installation mobile | 126 mm |
Description du produit
Shielded ready-made round cable; Connection 1: Female connection D-SUB (1x 15-poles); connection 2: D-SUB male connector (1x 15-pole); Cable length: 1.5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
