En stock Produit phare

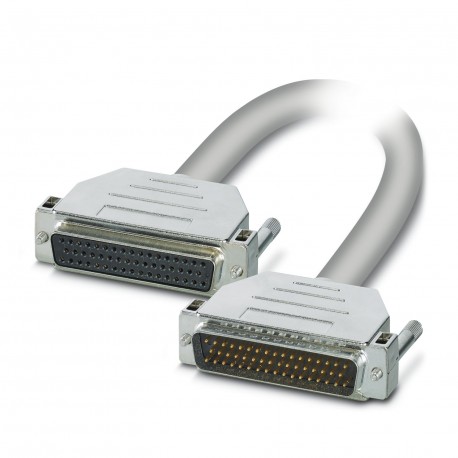

CABLE-D50SUB/B/S/HF/S/ 1,0M
CABLE-D50SUB/B/S/HF/S/ 1,0M 1066678 PHOENIX CONTACT Assembled, shielded, halogen-free round cable connection..
$0.00USD
3228 en stock
Spécifications clés
:-10 °C ... 70 °C (flexible installation)
rouge:D-SUB50 (8) = D-SUB50 (8)
bleu:D-SUB50 (7) = D-SUB50 (7)
gris:D-SUB50 (5) = D-SUB50 (5)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| rouge | D-SUB50 (8) = D-SUB50 (8) |
| bleu | D-SUB50 (7) = D-SUB50 (7) |
| gris | D-SUB50 (5) = D-SUB50 (5) |
| rose | D-SUB50 (6) = D-SUB50 (6) |
| Pas | 2.77 mm |
| noir | D-SUB50 (9) = D-SUB50 (9) |
| brun | D-SUB50 (2) = D-SUB50 (2) |
| vert | D-SUB50 (3) = D-SUB50 (3) |
| blanc | D-SUB50 (1) = D-SUB50 (1) |
| violet | D-SUB50 (10) = D-SUB50 (10) |
| jaune | D-SUB50 (4) = D-SUB50 (4) |
| Altitude | ≤ 2000 m |
| Protégé | yes |
| bleu-rouge | D-SUB50 (48) = D-SUB50 (48) |
| gris-rouge | D-SUB50 (39) = D-SUB50 (39) |
| rose-rouge | D-SUB50 (40) = D-SUB50 (40) |
| rouge-bleu | D-SUB50 (12) = D-SUB50 (12) |
| brun-rouge | D-SUB50 (24) = D-SUB50 (24) |
| gris-bleu | D-SUB50 (37) = D-SUB50 (37) |
| gris-rose | D-SUB50 (11) = D-SUB50 (11) |
| vert-rouge | D-SUB50 (33) = D-SUB50 (33) |
| rose-bleu | D-SUB50 (38) = D-SUB50 (38) |
| rouge-noir | D-SUB50 (44) = D-SUB50 (44) |
| blanc-rouge | D-SUB50 (23) = D-SUB50 (23) |
| bleu-noir | D-SUB50 (43) = D-SUB50 (43) |
| brun-bleu | D-SUB50 (22) = D-SUB50 (22) |
| gris-noir | D-SUB50 (41) = D-SUB50 (41) |
| gris-brun | D-SUB50 (18) = D-SUB50 (18) |
| gris-vert | D-SUB50 (27) = D-SUB50 (27) |
| vert-bleu | D-SUB50 (31) = D-SUB50 (31) |
| rose-noir | D-SUB50 (42) = D-SUB50 (42) |
| rose-brun | D-SUB50 (20) = D-SUB50 (20) |
| rose-vert | D-SUB50 (29) = D-SUB50 (29) |
| blanc-bleu | D-SUB50 (21) = D-SUB50 (21) |
| blanc-gris | D-SUB50 (17) = D-SUB50 (17) |
| blanc-rose | D-SUB50 (19) = D-SUB50 (19) |
| jaune-rouge | D-SUB50 (34) = D-SUB50 (34) |
| brun-noir | D-SUB50 (26) = D-SUB50 (26) |
| brun-vert | D-SUB50 (14) = D-SUB50 (14) |
| vert-noir | D-SUB50 (35) = D-SUB50 (35) |
| vert-brun | D-SUB50 (50) = D-SUB50 (50) |
| blanc-noir | D-SUB50 (25) = D-SUB50 (25) |
| blanc-brun | D-SUB50 (45) = D-SUB50 (45) |
| blanc-vert | D-SUB50 (13) = D-SUB50 (13) |
| jaune-bleu | D-SUB50 (32) = D-SUB50 (32) |
| jaune-gris | D-SUB50 (28) = D-SUB50 (28) |
| jaune-rose | D-SUB50 (30) = D-SUB50 (30) |
| longueur du câble | 1 m |
| Sans halogène | yes |
| Type de produit | System cable |
| Filetage | UNC 4-40 |
| blanc-jaune | D-SUB50 (15) = D-SUB50 (15) |
| jaune-noir | D-SUB50 (36) = D-SUB50 (36) |
| jaune-brun | D-SUB50 (16) = D-SUB50 (16) |
| jaune-vert | D-SUB50 (46) = D-SUB50 (46) |
| Type de conducteur | Assembled, shielded, halogen-free round cable |
| ligne de signal AWG | 24 |
| Révision de l'article | 01 |
| résistance du câble | ≤ 80 Ω/km (at 20 °C) |
| résistance à la flamme | IEC 60332-1-2 (raw cable) |
| Méthode de connexion | D-SUB socket strip |
| Résistance à l'huile | can withstand occasional splashes (raw cable) |
| Couple de serrage | 0.2 Nm |
| Matériau conducteur | Bare Cu litz wires |
| Courant (par chemin) | ≤ 2 A (Uncoiled, see derating) |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Nombre de positions | 50 |
| Degré de protection | IP20 |
| résistance d'isolation | ≥ 20 MΩ*km (at 20 °C) |
| Nombre de connexions | 1 |
| Gaine externe, couleur | gray |
| Mode de fonctionnement nominal | 100% operating factor |
| Tension de fonctionnement (CA) | ≤ 30 V AC |
| Tension de fonctionnement (CC) | ≤ 60 V DC |
| Gaine extérieure, matériau | Halogen-free sheath |
| Section transversale du conducteur | 50x 0.25 mm² |
| diamètre extérieur du câble | 12.80 mm ±0.5 mm |
| Cycles d'insertion/retrait | > 200 |
| Diamètre du fil, isolation comprise | 1.2 mm ±0.05 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (fixed installation) |
| Ligne de signal à structure conductrice | 14x 0.15 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| Connexion conforme aux normes | IEC 60807-2 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe | 107 mm |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Rayon de courbure minimal, installation mobile | 200 mm |
Description du produit
Ready-made, shielded and halogen-free round cable; Connection 1: Female connection D-SUB (1x 50-poles); connection 2: D-SUB male connector (1x 50-pole); Cable length: 1 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
