CCA 2,5/ 2-G-5,08CR1 P26THRR32

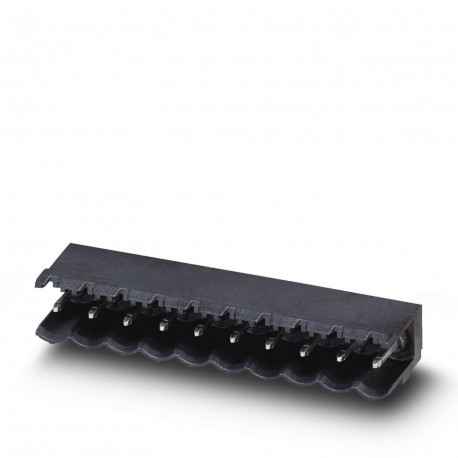

CCA 2,5/ 2-G-5,08CR1 P26THRR32 1708156 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3141 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:Component suitable for through hole reflow
Pas:5.08 mm
Résultat:Test passed
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | Component suitable for through hole reflow |
| Pas | 5.08 mm |
| Résultat | Test passed |
| Processus | Reflow/wave soldering |
| Couleur () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 12.96 mm |
| Hauteur [h] | 11.17 mm |
| Longueur [l] | 12 mm |
| disposition des broches | Linear pinning |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | PCB headers |
| Diamètre du trou | 1.6 mm |
| Type de montage | THR soldering / wave soldering |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-1-1:2002-02 |
| Nombre de lignes | 1 |
| Dimensions des broches | 1 x 1 mm |
| Famille de produits | CCA 2,5/..-G |
| contrainte thermique | 100 °C/168 h |
| [W] largeur du ruban | 32 mm |
| bride de montage | without |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 00 |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Hauteur installée | 8.57 mm |
| Type d'emballage | 32 mm wide tape |
| [A] diamètre de la bobine | 330 mm |
| résistance de contact | 1.3 mΩ |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Dessin coté | |
| Matériau isolant | LCP |
| Nombre de positions | 2 |
| Nombre de potentiels | 2 |
| Type d'emballage extérieur | Transparent-Bag |
| Tension nominale (II/2) | 400 V |
| Résistance de contact R1 | 1.3 mΩ |
| Résistance de contact R2 | 1.4 mΩ |
| Nombre de connexions | 2 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 250 V |
| Longueur de la broche à souder [P] | 2.6 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | Tin-plated |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Groupe de matériaux isolants | IIIa |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 175 |
| Tension de surtension nominale (II/2) | 4 kV |
| Nombre de positions testées | 12 |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Cycles de soudure lors du refusion | 3 |
| [W2] Dimensions hors tout de la bobine | 38.4 mm |
| Température de classification Tc | 260 °C |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Détails des procédés de soudage | Processing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| Tension d'isolation nominale (II/2) | 400 V |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 4 mm |
| tension de tenue à fréquence industrielle | 2.21 kV |
| ligne de fuite minimale (III/2) | 3.2 mm |
| ligne de fuite minimale (III/3) | 4 mm |
| Force de retrait par position env. | 6 N |
| Force d'insertion par position env. | 8 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 4.8 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 175 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 µm Ni) |
| Porte-contact dans l'insert : exigences > 20 N | Test passed |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 µm Ni) |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
Description du produit
PCB headers, nominal cross section: 2.5 mm2, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Sn, contact connection type: Pin, number of potentials: 2, number of rows: 1, number
