CCV 2,5/12-GF-5,08 P26AUTHRR88

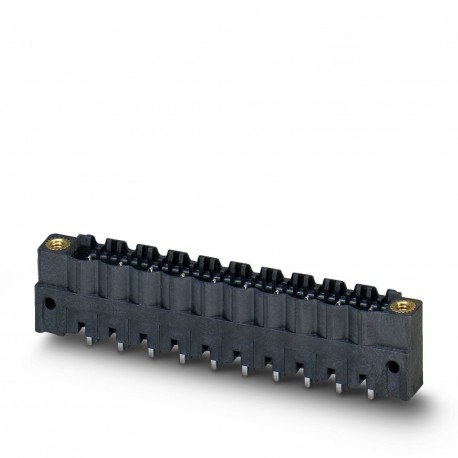

CCV 2,5/12-GF-5,08 P26AUTHRR88 1702790 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3348 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:Component suitable for through hole reflow
Pas:5.08 mm
Couleur ():()
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | Component suitable for through hole reflow |
| Pas | 5.08 mm |
| Couleur () | () |
| Largeur [w] | 71.07 mm |
| Hauteur [h] | 14.6 mm |
| Longueur [l] | 8.57 mm |
| disposition des broches | Linear pinning |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | PCB headers |
| Diamètre du trou | 1.6 mm |
| Type de montage | THR soldering / wave soldering |
| Spécification | IEC 60664-1:2007-04 |
| Nombre de lignes | 1 |
| Dimensions des broches | 1 x 1 mm |
| Famille de produits | CCV 2,5/..-GF |
| bride de montage | Threaded flange |
| Révision de l'article | 03 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 12 mm |
| Couple de serrage | 0.3 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Dessin coté | |
| Matériau isolant | LCP |
| Nombre de positions | 12 |
| Nombre de potentiels | 12 |
| Tension nominale (II/2) | 400 V |
| Nombre de connexions | 12 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 250 V |
| Longueur de la broche à souder [P] | 2.6 mm |
| caractéristiques de surface | partially gold-plated |
| Groupe de matériaux isolants | IIIa |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 175 |
| Tension de surtension nominale (II/2) | 4 kV |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 400 V |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 4 mm |
| ligne de fuite minimale (III/2) | 3.2 mm |
| ligne de fuite minimale (III/3) | 4 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Gold (0.8 - 1.4 µm Au) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 175 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (2 - 4 µm Ni) |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (2 - 4 µm Ni) |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
Description du produit
PCB headers, nominal cross section: 2.5 mm2, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Au, contact connection type: Pin, number of potentials: 12, number of rows: 1, number
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
