CCVA 2,5/ 2-G P26 THR R32

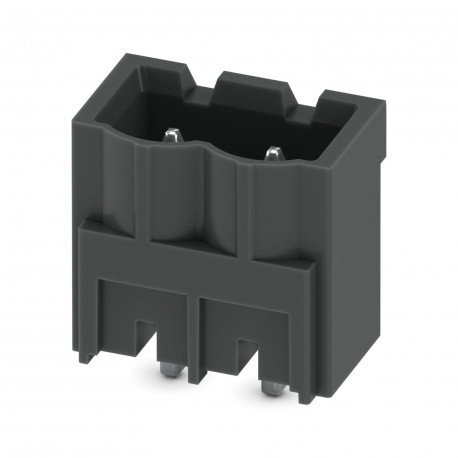

CCVA 2,5/ 2-G P26 THR R32 1107088 PHOENIX CONTACT Housing base printed circuit board, number of poles: 2, pi..
$0.00USD
4726 en stock
Spécifications clés
Étape:5 mm
note:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Résultat:Test passed
Processus:Reflow/wave soldering
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Étape | 5 mm |
| note | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| Résultat | Test passed |
| Processus | Reflow/wave soldering |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Niveau ESD | (D) Anti-static |
| Fréquence | 10 - 150 - 10 Hz |
| Conditionnement | Tape width 32 mm |
| Largeur [w] | 12.8 mm |
| Hauteur [h] | 14.6 mm |
| Longueur [l] | 8.57 mm |
| Disposition des broches | Linear Pinning |
| Tailles de tige | 1 x 1 mm |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Couleur (boîtier) | Black (9005) |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | Basic socket for printed circuit boards |
| Diamètre d'alésage | 1.6 mm |
| Type de montage | TTHR / wave soldering |
| Analyse d'article | 01 |
| Largeur de la ceinture [W] | 32 mm |
| Nombre de lignes | 1 |
| Famille de produits | CCVA 2.5/.. -G |
| Finition de surface | Galvanic tin plating |
| Nombre de poteaux | 2 |
| Instructions du test | X, Y, and Z axis |
| Matériaux de contact | Cu Alloy |
| Tension alternative fixe | 2.21 kV |
| Résistivité de masse | 1.2 mΩ |
| Nombre de cycles | 25 |
| Courant nominal entrant | 12 A |
| Tension nominale UN | 320 V |
| Diamètre de la bobine [A] | 330 mm |
| Type d'emballage | Transparent bag |
| Cycles de manœuvre | 25 |
| Note relative au fonctionnement | According to DIN EN 61984, COMBICON connectors are connectors without switchable power (COC). For use in accordance with the intended use, they must not be switched on or disconnected while they are still live or under load. |
| Spécifications de test | DIN EN 60512-1-1:2003-01 |
| Dessin coté | |
| Hauteur d'installation | 12 mm |
| matériau isolant | LCP |
| Résistivité massique R1 | 1.2 mΩ |
| Résistivité de masse R2 | 1.2 mΩ |
| Données du processus de soudage | Machining in reflow processes in accordance with IEC 60068-2-58 or DIN EN 61760-1 (updated version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| Tension de dimensionnement (II/2) | 400 V |
| Longueur de la tige de soudure [P] | 2.6 mm |
| Nombre de poteaux testés | 24 |
| Tension de dimensionnement (III/2) | 320 V |
| Tension de dimensionnement (III/3) | 250 V |
| Durée du test par essieu | 2.5 h |
| Taille externe de la bobine [W2] | 38.4 mm |
| Cycles de soudage par refusion | 3 |
| Contraintes dues à la corrosion | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Groupe de matériaux isolants | IIIa |
| CTI selon la norme IEC 60112 | 175 |
| Tension d'impulsion nominale (II/2) | 4 kV |
| Température de classification Tc | 260 °C |
| Valeur minimale de fuite (II/2) | 4 mm |
| Tension d'impulsion nominale (III/2) | 4 kV |
| Tension d'impulsion nominale (III/3) | 4 kV |
| Dimensionnement de la tension d'impulsion (II/2) | 4 kV |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Valeur de ligne de fuite minimale (III/2) | 3.2 mm |
| Valeur de ligne de fuite minimale (III/3) | 4 mm |
| Tension d'isolement nominale (II/2) | 400 V |
| Dimensionnement de la tension d'impulsion (III/2) | 4 kV |
| Dimensionnement de la tension d'impulsion (III/3) | 4 kV |
| Force de traction par pôle env. | 6 N |
| Température ambiante (de fonctionnement) | -40 °C ... 100 °C (depending on derating curve) |
| Tension d'isolement nominale (III/2) | 320 V |
| Force d'insertion par pôle env. | 8 N |
| Tension d'isolation nominale (III/3) | 250 V |
| Stress dû à l'effet de la chaleur | 100 °C/168 h |
| Nombre de broches de soudage par potentiel | 1 |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Tension d'impulsion verticale au-dessus du niveau de la mer | 4.8 kV |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 μm Ni) |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| Zone de soudage de surface métallique (couche superficielle) | Tin (3 - 5 μm Sn) |
| zone de contact de la surface métallique (couche superficielle) | Tin (3 - 5 μm Sn) |
| Résistance d'isolement entre pôles contigus | > 5 MΩ |
| Valeur minimale de fuite - plage non homogène (II/2) | 3 mm |
| Valeur minimale de fuite - plage non homogène (III/2) | 3 mm |
| Valeur de dégagement minimale - plage non homogène (III/3) | 3 mm |
| Domaines d'application pour les titulaires de contrats > 20 N | Test passed |
| Résistance aux courants de surface (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
Description du produit
Printed circuit board base case, nominal section: 2.5 mm², color: black, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of rows: 1, number of p
