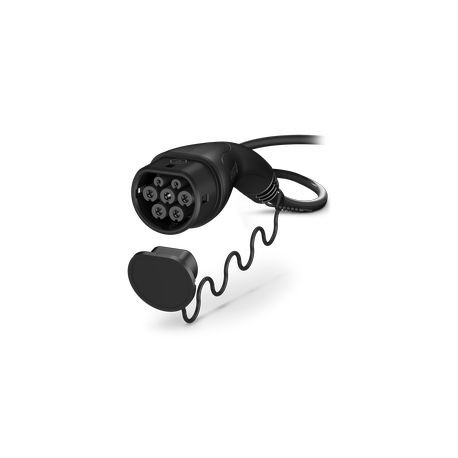

CHARX ET2C-3AC32-5,0MES-C1L1
CHARX ET2C-3AC32-5,0MES-C1L1 1513788 PHOENIX CONTACT CHARX connect, AC Charging Cables
$0.00USD
3379 en stock
Spécifications clés
:compatible with Type 2 infrastructure charging sockets at charging stations for electromobility (EVSE)
Profondeur:201.8 mm
Largeur:70.4 mm
Hauteur:82.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| compatible with Type 2 infrastructure charging sockets at charging stations for electromobility (EVSE) | |
| Profondeur | 201.8 mm |
| Largeur | 70.4 mm |
| Hauteur | 82.3 mm |
| Nombre | 5 (L1, L2, L3, N, PE) |
| Altitude | max. 5000 m (above sea level) |
| Exécution | AC Charging Cable |
| Type de câble | Class 5 |
| Composants | With cap |
| Couleur (Casquette) | Black (9005) |
| Logo placé | PHOENIX CONTACT logo |
| Cycles de bougies | > 10000 |
| application | for charging electric vehicles (EVs) with alternating current (AC) |
| Poids du câble | max. 374 kg/km |
| longueur du câble | 5 m |
| Codification | 220 Ω (between PE and PP) |
| Type de produit | AC Charging Cables |
| Mode de charge | Mode 3, Case C |
| Couleur (Fils) | Black (9005) |
| Courant nominal | 32 A |
| Rayon de courbure | min. 113.6 mm (8x diameter) |
| Puissance de charge | 26.6 kW |
| Famille de produits | CHARX connect eco |
| Structure de câbles | 5 x 4.0 mm² + 1 x 0.5 mm² |
| Couleur (Logement) | Black (9005) |
| Force d'insertion | < 100 N |
| Résistance de ligne | ≤ 0.00425 Ω/m (compared to a power cable, at an ambient temperature of 20 °C) |
| Tension nominale | 480 V AC |
| courant de charge | 32 A |
| Schéma dimensionnel | |
| Force de séparation | < 100 N |
| Norme de facturation | Type 2 |
| Couleur (zone de préhension) | Black (9005) |
| Certifications des câbles | VDE |
| Diamètre extérieur du câble | 14.2 mm ±0.3 mm |
| Couleur (Façade enfichable) | Black (9005) |
| Emballage extérieur, matériau | TPE-U |
| Type de courant de charge | Three-phase AC |
| Indice de protection (plafond) | IP54 |
| Normes/Spécifications | IEC 62196-2 |
| Matériau (Contacts de surface) | Silver |
| Type de transmission du signal | Pulse Duration Modulation |
| Température ambiante (Service) | -40 °C ... 50 °C |
| Matériau (gaine extérieure du câble) | TPE-U |
| Normes/Spécifications des câbles | prEN 50620/DIN EN 50620 |
| Note concernant le type de connexion | Crimped, non-detachable connection |
| Matériau (connecteur de charge pour véhicule) | Plastic |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Indice de protection (connecteur de charge du véhicule) | IP44 (plugged in, the protection rating in operating and plugged in can only be guaranteed if both connection elements are original Phoenix Contact products or equivalent standard products) |
Description du produit
CHARX connect eco, AC Charging Cable, with Vehicle Charging Connector and Open Cable End, for Charging Electric Vehicles (EVs) with Alternating Current (AC), Capped, Type 2, IEC 62196-2, 32 A / 480 V
