CN-LAMBDA/4-2.25-BB

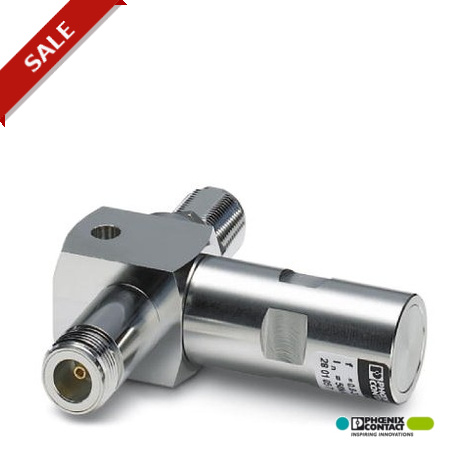

CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Attachment plug with Lambda/4 technology as surge protection for..
$0.00USD
3293 en stock
Spécifications clés
:C3
Taper:Attachment plug
Couleur:nickel
Profondeur:77.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| C3 | |
| Taper | Attachment plug |
| Couleur | nickel |
| Profondeur | 77.5 mm |
| Largeur | 25 mm |
| Hauteur | 78.7 mm |
| Longueur | 77.5 mm |
| Type de montage | Connection-specific intermediate plugging |
| Gamme de fréquences | 0.8 GHz ... 2.25 GHz |
| Matériau du boîtier | HPb59-1 |
| Méthode de connexion | N connector 50 Ω |
| Type de connexion IN | N connector, female |
| Courant nominal IN | 5 A (25 °C) |
| Type de connexion : SORTIE | N connector, female |
| Direction de l'action | Line-Shield/Earth Ground |
| Nombre de positions | 1 |
| Degré de protection | IP68 |
| Classification des tests CEI | C2 |
| Atténuation d'entrée aE, asymétrique. | typ. 0.1 dB |
| Courant de surtension total (8/20) µs | 60 kA |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Courant de surtension total (10/350) µs | 20 kA |
| Durabilité aux impulsions (conducteur-terre) | C1 - 1 kV/500 A |
| Courant de décharge maximal Imax(8/20) µs | 60 kA |
| Courant de décharge nominal In(8/20) µs | 50 kA |
| Niveau de protection contre les surtensions Up(noyau-terre) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| Niveau de protection contre les surtensions (blindage du noyau) | ≤ 5 V (C1 - 1 kV/500 A) |
| Rapport d'ondes stationnaires (ROS) dans un système de 50 Ω | typ. 1.2 |
| Normes relatives aux lignes de fuite et aux distances d'échappement | IEC 60664-1 |
| Courant de décharge nominal In(8/20) µs (Core-Terre) | 50 kA |
| Courant de décharge nominal In(8/20) µs (Core-Boîtier) | 50 kA |
| Puissance HF admissible Pmaxat ROS = xx (système 50 ohms) | ≤ 500 W |
| Courant de décharge impulsionnel (10/350)˽µs, valeur de crête limp | 20 kA |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (entre le noyau et la terre). | ≤ 1 V |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (Core-Shield) | ≤ 1 V |
| Courant de décharge maximal Imax(8/20) µs maximum (Core-Terre) | 60 kA |
| Courant de décharge maximal Imax(8/20) µs maximum (Core-Shield) | 60 kA |
Description du produit
Adapter with Lambda/4 technology as surge protection for coaxial signal interfaces. Connection: N Female-Female Connectors
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
