CP-H 2,5-4L-Z-PE

Paramètre	Valeur
Couleur	gray (RAL 7042)
Profondeur	31.7 mm
Largeur	5.2 mm
Hauteur	31.6 mm
Type de produit	Plug
Révision de l'article	01
Matériau isolant	PA
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Température ambiante (fonctionnement)	-60 °C (max. operating temperature see derating curve)
Indice d'inflammabilité selon la norme UL 94	V0
Toxicité des gaz de fumée NFPA 130 (SMP 800C)	passed
Température ambiante (stockage/transport)	-25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C)
Humidité admissible (stockage/transport)	30 % ... 70 %
Inflammabilité de surface NFPA 130 (ASTM E 162)	passed
Application de matériaux isolants statiques par temps froid	-60 °C
Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Densité optique spécifique de la fumée NFPA 130 (ASTM E 662)	passed
Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B)	130 °C
Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C

Connector housing, with snap-in pins, connection type: Crimped connection, length: 31.6 mm, width: 5.2 mm, height: 31.7 mm, colour: grey

Spécifications techniques et données de performance

Guide d'installation et d'utilisation

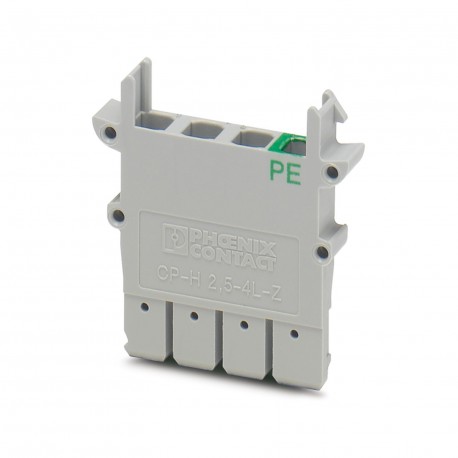

CP-H 2,5-4L-Z-PE 3012324 PHOENIX CONTACT Connector housing
