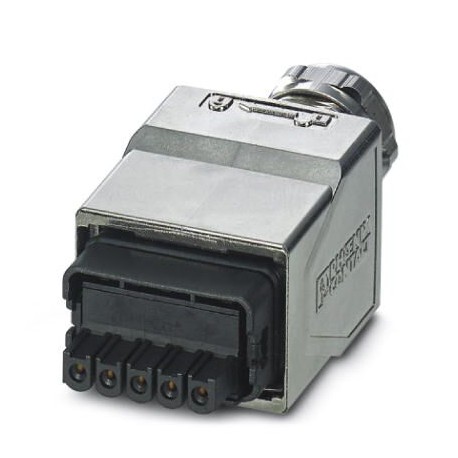

CUC-PPC-C2ZNI-SS/24FKP5
CUC-PPC-C2ZNI-SS/24FKP5 1421785 PHOENIX CONTACT Power connectors CUC-PPC-C2ZNI-SS/24FKP5 1421785
$0.00USD
3099 en stock
Spécifications clés
GTIN:4055626299792
Clé de commande:1421785
page du catalogue:Page 368 (C-2-2017)
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626299792 |
| Clé de commande | 1421785 |
| page du catalogue | Page 368 (C-2-2017) |
| Unité d'emballage | 1 |
| UNSPSC 11 (ETIM) | 39121522 |
| ETIM 2.0 (eCl@ss) | EC000438 |
| ETIM 3.0 (eCl@ss) | EC000438 |
| ETIM 4.0 (eCl@ss) | EC000438 |
| ETIM 5.0 (eCl@ss) | EC002636 |
| ETIM 6.0 (eCl@ss) | EC002636 |
| ETIM 7.0 (eCl@ss) | EC002636 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211923 |
| UNSPSC 12.01 (ETIM) | 39121522 |
| numéro de tarif douanier | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121522 |
| Remarque (Conditions ambiantes) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 11 Connectors for 24 Volt Power Supply Cabling and Chapter 13 Application specific Cabling and Interconnection Technology (AIDA) |
| Type (Données commerciales clés) | fixed coding |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Classifications) | 272607xx |
| eCl@ss 4.1 (Classifications) | 27260701 |
| eCl@ss 5.0 (Classifications) | 27143424 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440101 |
| eCl@ss 8.0 (Classifications) | 27440101 |
| eCl@ss 9.0 (Classifications) | 27440101 |
| Degré de protection (Dimensions) | IP65/IP67 |
| Type de verrouillage (conditions ambiantes) | Push Pull |
| Courant nominal (conditions ambiantes) | 16 A |
| Tension nominale (conditions ambiantes) | 250 V |
| Matériau de contact (conditions ambiantes) | Copper alloy |
| Matériau du boîtier (conditions ambiantes) | Zinc die-cast |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 5 |
| Tension nominale (II/2) (Conditions ambiantes) | 630 V |
| Tension nominale (III/2) (Conditions ambiantes) | 400 V |
| Tension nominale (III/3) (Conditions ambiantes) | 24 V |
| Température ambiante (assemblage) (Dimensions) | -10 °C ... 40 °C |
| Courant nominal à 40 °C (conditions ambiantes) | 16 A |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur (conditions ambiantes) | 0.75 mm² ... 2.5 mm² |
| Données de connexion COMBICON (conditions ambiantes) | 0.75 mm² 2.5 mm² 0.75 mm² 2.5 mm² 18 13 2.5 mm² |
| Matériau support de contact (conditions ambiantes) | PA |
| Matériau de la surface de contact (conditions ambiantes) | Gold over nickel |
| Diamètre extérieur du câble (Données commerciales clés) | 6.5 mm ... 9 mm |
| Longueur de dénudage de la gaine (Données générales) | 40 mm |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 4 kV |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 4 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 4 kV |
| Connection cross section AWG (Ambient conditions) | 18 ... 13 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Longueur de dénudage du fil individuel (Données générales) | 10 mm |
| Description alternative courte du produit (Conditions ambiantes) | MSTB connector |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques en tête 1) | V0 |
| Section du conducteur flexible, avec embout à gaine plastique max. (Conditions ambiantes) | 2.5 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Conditions ambiantes) | 0.75 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique max. (Conditions ambiantes) | 2.5 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique min. (Conditions ambiantes) | 0.75 mm² |
Description du produit
Power connector, protection rating: IP65/IP67, number of poles: 5, material: Zinc die-casting, connection cross-section: AWG 18-13, cable outlet: straight, Universal
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Power connectors, degree of protection: IP65/67, number of positions: 5, material: Zinc die-cast, connection cross section: AWG 18- 13, cable outlet: straight
