En stock Produit phare
D061212201

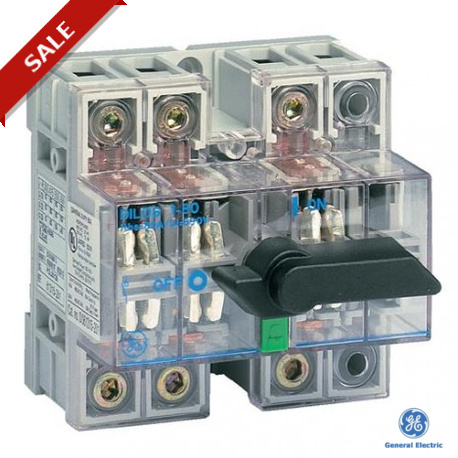

730004 GENERAL ELECTRIC Switch-disconnector Dilos 1 40A 2P
$0.00USD
3298 en stock
Spécifications clés
Série:Switch-disconnectors - DILOS
Montage:DIN-rail
Approbations:KEMA
normes:BSNBNEN60947-3;CEI17-11(Fasc.1039);DINVDE0660Teil1;IEC60947-1;IEC60947-3;K63B;NBNEN60947-3;NFC63130
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | Switch-disconnectors - DILOS |
| Montage | DIN-rail |
| Approbations | KEMA |
| normes | BSNBNEN60947-3;CEI17-11(Fasc.1039);DINVDE0660Teil1;IEC60947-1;IEC60947-3;K63B;NBNEN60947-3;NFC63130 |
| 110 V (DC23 A 2P) | 40 A |
| 250 V (DC23 A 2P) | 40 A |
| Nombre de poteaux | 2P |
| 500V (AC21A/AC21B) | 40 A |
| 500V (AC22A/AC22B) | 40 A |
| 500V (AC23A/AC23B) | 25 A |
| 690V (AC21A/AC21B) | 40 A |
| 690V (AC22A/AC22B) | 40 A |
| 690V (AC23A/AC23B) | 18 A |
| Type de Dilos/Fulos | DILOS 1 |
| Type de sectionneur | Switch-disconnector |
| ETIM 5.0 (DIMENSIONS) | EC000216 |
| ETIM 6.0 (DIMENSIONS) | EC000216 |
| 400/415V (AC21A/AC21B) | 40 A |
| 400/415V (AC22A/AC22B) | 40 A |
| 400/415V (AC23A/AC23B) | 40 A |
| Poids (SPÉCIFICATIONS) | 0.48 kg |
| Indication de position de contact | Visible contact position indication |
| Tension d'isolement nominale Ui (V) | 690 V |
| Couple maximal aux bornes (Nm) | 12 Nm |
| Tension de fonctionnement nominale Ue (V) | 690 V |
| Puissance nominale à 400 V (kVAR) | 20 kVAr |
| Capacité terminale (Cu) min/max (mm²) | 6 mm²/50 mm² |
| Courant thermique conventionnel en enceinte fermée | 40 A |
| Puissance opérationnelle nominale maximale 500 V (AC23 (kW)) | 22 kW |
| Puissance opérationnelle nominale maximale 690 V (AC23 (kW)) | 22 kW |
| Tension de tenue aux impulsions nominale (2000 m) Uimp | 8 kV |
| Courant thermique conventionnel en enceinte fermée Ithe = Ith | 40 A |
| Puissance opérationnelle nominale maximale 400/415 V (AC23 (kW)) | 21 kW/22 kW |
| Courant de tenue de courte durée nominal Icw (kA rms) 1 s | 3 kA |
| Durabilité (nombre de cycles de fonctionnement) électrique | 1500 |
| Durabilité (nombre de cycles de fonctionnement) méca. (min.) | 20000 |
| Courant nominal de court-circuit (kA rms à 400 V) | 50 kA |
| Courant nominal de court-circuit (kA rms à 415 V) | 50 kA |
| Courant nominal de court-circuit (kA rms à 500 V) | 50 kA |
| Courant nominal de court-circuit (kA rms à 690 V) | 33 kA |
| Capacité de court-circuit nominale Icm (kA crête) Ue = 400 V | 10 kA |
| Capacité de court-circuit nominale Icm (kA crête) Ue = 415 V | 10 kA |
| Capacité de court-circuit nominale Icm (kA crête) Ue = 500 V | 6.7 kA |
| Capacité de court-circuit nominale Icm (kA crête) Ue = 690 V | 6.7 kA |
| Courant de tenue de courte durée nominal Icw (kA rms) 0,25 s | 6 kA |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dilos 1 - 40A up to 125APerformance
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
