D31H 2,2/ 5-H-3,81-X

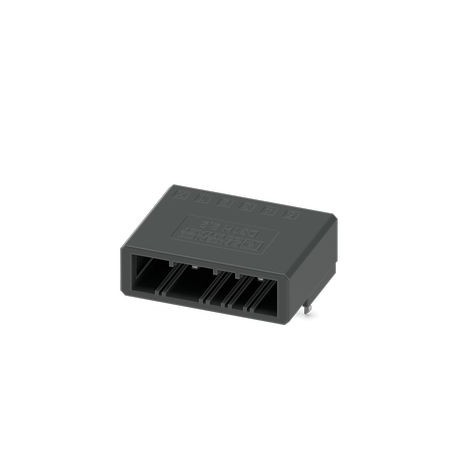

D31H 2,2/ 5-H-3,81-X 1339704 PHOENIX CONTACT PCB base housing, color: black, rated current: 8 A, rated volta..
$0.00USD
4974 en stock
Spécifications clés
:1.1 mm
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:3.81 mm
Résultat:Test passed
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1.1 mm | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 3.81 mm |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 29.24 mm |
| Hauteur [h] | 13.15 mm |
| Longueur [l] | 22.1 mm |
| disposition des broches | Linear pinning |
| Vitesse de balayage | 1 octave/min |
| Gamme de produits | CONNEXIS Connectors S |
| Type de produit | PCB headers |
| Diamètre du trou | 3 mm |
| Type de montage | Wave soldering |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-1-1:2002-02 |
| Nombre de lignes | 1 |
| Famille de produits | D31H 2,2/..-H |
| contrainte thermique | 105 °C/168 h |
| Couleur (Logement) | black (9005) |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Hauteur installée | 9.35 mm |
| Type d'emballage | packed in cardboard |
| résistance de contact | 5 mΩ |
| Courant nominal IN | 8 A |
| Tension nominale UN | 160 V |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PBT |
| Note sur l'application | The current depends on the crimp contact and conductor cross section used. |
| Note concernant le contact | These connectors conform to DIN EN 61984, connectors without switching capacity (COC). When used for their intended purpose, they must not be plugged in or disconnected live or under load. |
| Nombre de positions | 5 |
| Tension nominale (II/2) | 320 V |
| Résistance de contact R1 | 5 mΩ |
| Résistance de contact R2 | 5 mΩ |
| Tension nominale (III/2) | 160 V |
| Tension nominale (III/3) | 160 V |
| Longueur de la broche à souder [P] | 3.8 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | Tin-plated |
| Groupe de matériaux isolants | II |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 400 ≤ CTI |
| Tension de surtension nominale (II/2) | 2.5 kV |
| Nombre de positions testées | 10 |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 2.5 kV |
| Tension de surtension nominale (III/3) | 2.5 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -55 °C ... 105 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Tension d'isolation nominale (III/2) | 160 V |
| Tension d'isolation nominale (III/3) | 160 V |
| distance de fuite minimale (II/2) | 2.2 mm |
| tension de tenue à fréquence industrielle | 1.39 kV |
| ligne de fuite minimale (III/2) | 1.5 mm |
| ligne de fuite minimale (III/3) | 2.2 mm |
| Force de retrait par position env. | 6 N |
| Force d'insertion par position env. | 6 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 2.95 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI ≥400 to <600 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (3 - 5 µm Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 µm Ni) |
| Porte-contact dans l'insert : exigences > 20 N | Test passed |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (1.3 - 3 µm Ni) |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| valeur de dégagement minimale - champ non homogène (II/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 1.5 mm |
Description du produit
PCB headers, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of rows: 1, number of positions: 5, product range: D31H 2,2/..
