DEK-OE-125DC/ 48DC/100/T

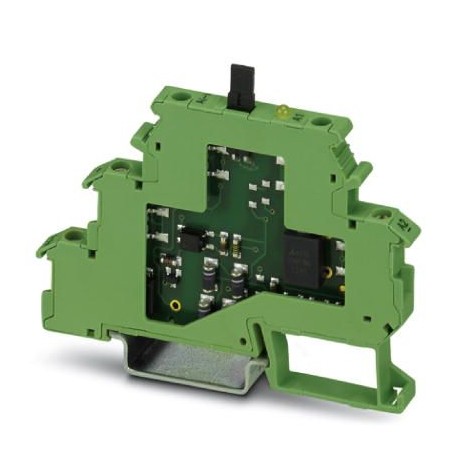

DEK-OE-125DC/ 48DC/100/T 2940294 PHOENIX CONTACT Solid-state relay terminal block
$0.00USD
4931 en stock
Spécifications clés
GTIN:4017918079994
Note:Made to Order (non-returnable)
Clé de commande:2940294
(Général):DIN VDE 0110
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918079994 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2940294 |
| (Général) | DIN VDE 0110 |
| page du catalogue | Page 71 (IF-2002) |
| Unité d'emballage | 10 pc |
| (Données d'entrée) | Surge protection |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85364900 |
| Couple (Données de sortie) | 0.5 Nm |
| Filetage (Données de sortie) | M3 |
| Profondeur (Données commerciales clés) | 56 mm |
| Circuit de sortie (données d'entrée) | 2-wire, floating |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 80 mm |
| Nom de la connexion (Données de sortie) | Input side |
| Degré de pollution (Général) | 2 |
| Catégorie de surtension (Général) | III |
| Longueur de dénudation (Données de sortie) | 8 mm |
| (Données de connexion, côté sortie) | DIN VDE 0110 |
| Méthode de connexion (Données de sortie) | Screw connection |
| Normes/réglementations (Généralités) | IEC 60664 |
| Type de protection (Données d'entrée) | Reverse polarity protection |
| Plage de tension de sortie (données d'entrée) | 3 V DC ... 48 V DC |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Couple (Données de connexion, côté entrée) | 0.5 Nm |
| Poids par pièce (emballage exclu) | 21.500 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Type de protection (conditions ambiantes) | Reverse polarity protection |
| Plage de tension d'entrée (conditions ambiantes) | 112.5 V DC ... 137.5 V DC |
| Limitation du courant continu (Données d'entrée) | 100 mA |
| Section transversale du conducteur AWG (Données de sortie) | 24 ... 12 |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Filetage (Données de connexion, côté entrée) | M3 |
| Temps de réponse typique (conditions ambiantes) | 40 µs (delay) |
| Durée d'extinction typique (conditions ambiantes) | 40 µs (delay) |
| Section transversale du conducteur solide (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Fréquence de transmission (conditions ambiantes) | 30 Hz |
| Type de note (Données de connexion, côté sortie) | Note on application |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Nom de la connexion (Données de connexion, côté entrée) | Output side |
| Tension d'entrée nominale UN (conditions ambiantes) | 125 V DC |
| Mode de fonctionnement (Données de connexion, côté sortie) | 100% operating factor |
| Section transversale du conducteur flexible (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Position de montage (Données de connexion, côté sortie) | any |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 3 mA |
| Circuit/composant de protection (conditions ambiantes) | Bridge rectifier |
| Degré de pollution (Données de connexion, côté sortie) | 2 |
| Catégorie de surtension (Données de connexion, côté sortie) | III |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Instructions de montage (Données de connexion, côté sortie) | In rows with zero spacing |
| Normes/réglementations (Données de connexion, côté sortie) | IEC 60664 |
| Test de tension d'entrée/sortie (Données de connexion, côté sortie) | 2.5 kV AC |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 12 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.9 ... 1.1 |
| Tension du signal de seuil de commutation « 1 » (conditions ambiantes) | ≥ 100 V |
| Signal de seuil de commutation « 0 », tension (conditions ambiantes) | ≤ 50 V |
| Chute de tension au courant continu limite maximal (Données d'entrée) | ≤ 0.9 V |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
Description du produit
Input solid-state relay terminal, input: 125 V DC, output: 3 - 48 V DC/100 mA, with interrupt plug on output, terminal width 6.2 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
