En stock Produit phare
DEK-OE-230AC/ 48DC/100/SO 46

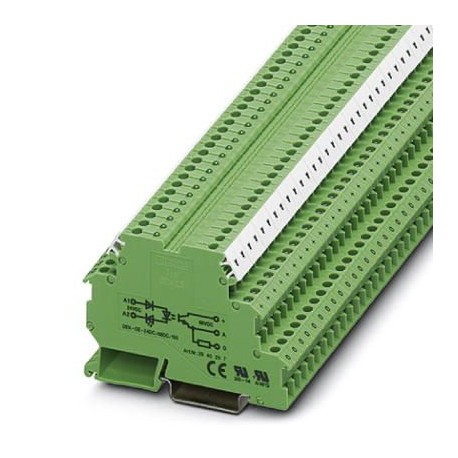

DEK-OE-230AC/ 48DC/100/SO 46 2964678 PHOENIX CONTACT Solid-state relay terminal block
$0.00USD
4534 en stock
Spécifications clés
GTIN:4017918131067
Clé de commande:2964678
(Général):EN 50178
page du catalogue:Page 445 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918131067 |
| Clé de commande | 2964678 |
| (Général) | EN 50178 |
| page du catalogue | Page 445 (C-5-2017) |
| Unité d'emballage | 10 pc |
| (Données d'entrée) | Damping diode |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Basic insulation |
| Couple (Données de sortie) | 0.5 Nm |
| (Conditions ambiantes) | RC element |
| Filetage (Données de sortie) | M3 |
| Profondeur (Données commerciales clés) | 56 mm |
| Circuit de sortie (données d'entrée) | 3-conductor, ground-referenced |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 80 mm |
| Nom de la connexion (Données de sortie) | Input side |
| Degré de pollution (Général) | 2 |
| Catégorie de surtension (Général) | III |
| Longueur de dénudation (Données de sortie) | 8 mm |
| (Données de connexion, côté sortie) | EN 50178 |
| Méthode de connexion (Données de sortie) | Screw connection |
| Normes/réglementations (Généralités) | IEC 60664 |
| Type de protection (Données d'entrée) | Reverse polarity protection |
| Plage de tension de sortie (données d'entrée) | 3 V DC ... 48 V DC |
| Remarque (Données de connexion, côté sortie) | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| Couple (Données de connexion, côté entrée) | 0.5 Nm |
| Poids par pièce (emballage exclu) | 21.800 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Type de protection (conditions ambiantes) | Surge protection |
| Plage de tension d'entrée (conditions ambiantes) | 207 V AC ... 253 V AC |
| Limitation du courant continu (Données d'entrée) | 100 mA |
| Section transversale du conducteur AWG (Données de sortie) | 24 ... 12 |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Filetage (Données de connexion, côté entrée) | M3 |
| Temps de réponse typique (conditions ambiantes) | 4.4 ms |
| Durée d'extinction typique (conditions ambiantes) | 14 ms |
| Section transversale du conducteur solide (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Fréquence de transmission (conditions ambiantes) | 5 Hz |
| Type de note (Données de connexion, côté sortie) | Note on application |
| Température ambiante (fonctionnement) (Dimensions) | 0 °C ... 50 °C |
| Nom de la connexion (Données de connexion, côté entrée) | Output side |
| Tension d'entrée nominale UN (conditions ambiantes) | 230 V AC |
| Mode de fonctionnement (Données de connexion, côté sortie) | 100% operating factor |
| Section transversale du conducteur flexible (Données de sortie) | 0.2 mm² ... 2.5 mm² |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Longueur de dénudage (Données de connexion, côté entrée) | 8 mm |
| Méthode de connexion (Données de connexion, côté entrée) | Screw connection |
| Position de montage (Données de connexion, côté sortie) | any |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 2.5 mA |
| Circuit/composant de protection (conditions ambiantes) | Varistor |
| Degré de pollution (Données de connexion, côté sortie) | 2 |
| Catégorie de surtension (Données de connexion, côté sortie) | III |
| Température ambiante (stockage/transport) (Dimensions) | 0 °C ... 70 °C |
| Instructions de montage (Données de connexion, côté sortie) | In rows with zero spacing |
| Normes/réglementations (Données de connexion, côté sortie) | IEC 60664 |
| Test de tension d'entrée/sortie (Données de connexion, côté sortie) | 2.5 kV AC |
| Section transversale du conducteur AWG (Données de connexion, côté entrée) | 24 ... 12 |
| Section transversale du conducteur solide (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.9 ... 1.1 |
| Tension du signal de seuil de commutation « 1 » (conditions ambiantes) | > 207 V AC |
| Signal de seuil de commutation « 0 », tension (conditions ambiantes) | ≤ 92 V AC |
| Chute de tension au courant continu limite maximal (Données d'entrée) | ≤ 0.9 V |
| Section transversale du conducteur flexible (Données de connexion, côté entrée) | 0.2 mm² ... 2.5 mm² |
Description du produit
Solid-state relay interface, anti-induction parasitic on the control side, input: 230 V AC, output: 48 V DC/100 mA
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
