En stock Produit phare
DMCV 1,5/16-G1-3,5 P35

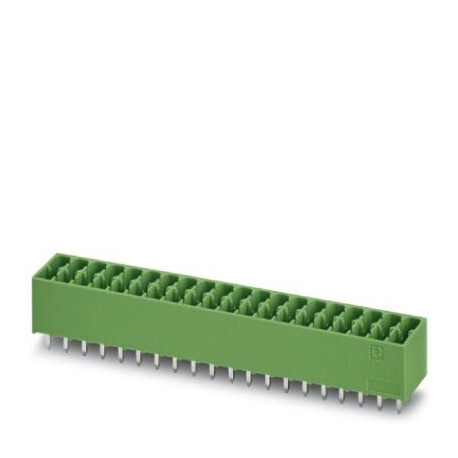

DMCV 1,5/16-G1-3,5 P35 1053858 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160..
$0.00USD
4140 en stock
Spécifications clés
GTIN:4055626687711
Clé de commande:1053858
(Dessins):
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626687711 |
| Clé de commande | 1053858 |
| (Dessins) | |
| Unité d'emballage | 1 pc |
| Terrain (Dessins) | 3.5 mm |
| Pays d'origine | CN (China) |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| numéro de tarif douanier | 85366930 |
| quantité minimale de commande | 50 pc |
| Type de montage (dessins) | Wave soldering |
| Système de modules (Schémas) | MINI COMBICON - DFMC 1,5 |
| Type de contact (Dessins) | Male connector |
| Nombre de niveaux (dessins) | 2 |
| Remarque (Paramètres électriques) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Gamme d'articles (Dessins) | DMCV 1,5/..-G1 |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440402 |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| Tension nominale (Propriétés de l'élément) | 160 V |
| Nombre de positions (tirages) | 16 |
| Nombre de potentiels (dessins) | 32 |
| Pas (Données sur les matériaux - boîtier) | 3.5 mm |
| Nombre de connexions (dessins) | 32 |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Conditions ambiantes) | IEC 60664-1:2007-04 |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Brève description de l'article (Dessins) | Feed-through header |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Poids par pièce (emballage exclu) | 6.800 g |
| Dimension a (Données sur les matériaux - boîtier) | 52.5 mm |
| Espacement des broches (Données du matériau - boîtier) | 5.50 mm |
| Contraintes thermiques (Tests de durabilité (B)) | 105 °C/168 h |
| Largeur [ w ] (Données sur le matériau - boîtier) | 56.8 mm |
| Hauteur [ h ] (Données matérielles - logement) | 13.5 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 10.6 mm |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Matériau de contact (paramètres électriques) | Cu alloy |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.8 mm |
| Espacement des broches (Dimensions du produit) | 5.50 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.5 mm |
| Diamètre du trou (Dimensions du produit) | 1.2 mm |
| Résistance de contact R1 (Essais mécaniques (A)) | 2.3 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 2.6 mΩ |
| Matériau isolant (Données sur le matériau - contact) | PBT |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Tension de surtension nominale (II/2) (Conditions ambiantes) | 2.5 kV |
| Résultat (Tests environnementaux et de durabilité (E)) | Test passed |
| Caractéristiques de surface (paramètres électriques) | Tin-plated |
| Tension de surtension nominale (III/2) (Conditions ambiantes) | 2.5 kV |
| Tension de surtension nominale (III/3) (Conditions ambiantes) | 2.5 kV |
| Connexion conforme à la norme (test de vibration) | EN-VDE |
| Amplitude (Tests environnementaux et de durabilité (E)) | 0.35 mm (10 - 60.1 Hz) |
| Fréquence (Tests environnementaux et de durabilité (E)) | 10 - 150 - 10 Hz |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 225 |
| Tension d'isolement nominale (II/2) (Conditions ambiantes) | 250 V |
| Vitesse de balayage (Tests environnementaux et de durabilité (E)) | 1 octave/min |
| Accélération (Tests environnementaux et de durabilité (E)) | 5 g (60.1 - 150 Hz) |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 10 mm |
| Tension d'isolement nominale (III/2) (Conditions ambiantes) | 160 V |
| Tension d'isolement nominale (III/3) (Conditions ambiantes) | 160 V |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Distances de dégagement et de fuite (conditions ambiantes) | IEC 60664-1:2007-04 |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Spécifications (Tests environnementaux et de durabilité (E)) | IEC 60068-2-6:2007-12 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 100 °C (dependent on the derating curve) |
| Indice d'inflammabilité selon la norme UL 94 (test de vibration) | V0 |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 1.39 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 1.39 kV |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Spécifications d'essai (Dégagements d'air et distances de fuite) | IEC 61984 |
| Valeur minimale de la distance de fuite (II/2) (Conditions ambiantes) | 2.5 mm |
| Valeur minimale de la distance de fuite (III/2) (Conditions ambiantes) | 1.6 mm |
| Valeur minimale de la distance de fuite (III/3) (Conditions ambiantes) | 2.5 mm |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 2.95 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 2.95 kV |
| Surface de contact métallique (couche supérieure) (Paramètres électriques) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Durée du test par axe (Tests environnementaux et de durabilité (E)) | 2.5 h |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche supérieure) (Paramètres électriques) | Tin (4 - 8 µm Sn) |
| Surface de contact métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1.5 - 4 µm Ni), |
| Zone de soudure de la surface métallique (couche intermédiaire) (Paramètres électriques) | Nickel (1.5 - 4 µm Ni) |
| Dégagement minimal - champ inhomogène (II/2) (Conditions ambiantes) | 1.5 mm |
| Dégagement minimal - champ inhomogène (III/2) (Conditions ambiantes) | 1.5 mm |
| Dégagement minimal - champ inhomogène (III/3) (Conditions ambiantes) | 1.5 mm |
| Type de diagramme : DFMC 1,5/...-ST-3,5 avec DMCV 1,5/...-G1-3,5 P35 (Dessins) | |
| Résistance au retrait par position (distances d'isolement et de fuite à l'air) | 2 N |
| Résistance à l'insertion par position (distances d'isolement et de fuite à l'air) | 3 N |
| Exigences relatives au porte-contact dans l'insert > 20 N (Dégagements d'air et distances de fuite) | Test passed |
| Polarisation lors de l'insertion : exigence > 20 N (dégagements d'air et distances de fuite) | Test passed |
Description du produit
Printed circuit board base housing, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 32, nu
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramType: DFMC 1,5/...-ST-3,5 with DMCV 1,5/...-G1-3,5 P35
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
