En stock Produit phare
DT-LAN-CAT.6A

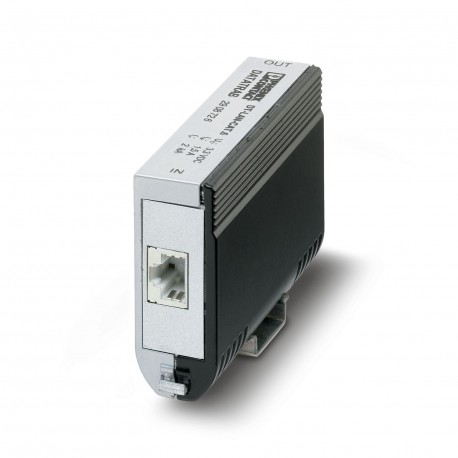

DT-LAN-CAT.6A 2908726 PHOENIX CONTACT Surge protection device
$0.00USD
3567 en stock
Spécifications clés
:C1
Note:2002
Taper:Attachment plug for DIN rail mounting
Couleur:silver-colored
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| C1 | |
| Note | 2002 |
| Taper | Attachment plug for DIN rail mounting |
| Couleur | silver-colored |
| Profondeur | 63.5 mm |
| Largeur | 25 mm |
| Hauteur | 102 mm |
| Type de produit | Surge protection for information technology |
| Type de montage | Connection-specific attachment plug and DIN rail, 35 mm |
| Courant nominal | ≤ 1.5 A (25 °C) |
| Famille de produits | DATATRAB |
| Panneau latéral ouvert | No |
| Matériau du boîtier | Zinc die-cast |
| Degré de pollution | 2 |
| Méthode de connexion | RJ45 |
| Dessin coté | |
| Direction de l'action | Line-Line & Line-Ground/Shield |
| Nombre de positions | 8 |
| Capacité (Core-Core) | typ. 12 pF (f= 1 MHz / VR= 0 V) |
| Degré de protection | IP20 |
| Catégorie de surtension | II |
| IPE de courant résiduel | ≤ 400 µA |
| Capacité (Noyau-Terre) | typ. 2 pF (f= 1 MHz / VR= 0 V) |
| paires de fils par module | 4 |
| Classification des tests CEI | B2 |
| Normes/spécifications | IEC 61643-21 |
| Atténuation d'entrée aE, sym. | ≤ 1 dB (up to100 MHz/direct measuring) |
| Temps de réponse tA(ligne-ligne) | ≤ 1 ns |
| Temps de réponse tA(ligne-terre) | ≤ 100 ns |
| Durabilité à l'impulsion (ligne à ligne) | B2 - 1 kV / 25 A |
| Atténuation de la diaphonie à proximité | ≥ 35 dB (250 MHz/100 Ω/link) |
| Message d'erreur de protection contre les surtensions | none |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Durabilité aux impulsions (ligne-terre) | B2 - 4 kV / 100 A |
| Humidité admissible (fonctionnement) | 5 % ... 85 % |
| Courant effectif de fonctionnement ICat UC | ≤ 1 µA |
| Niveau de protection contre les surtensions vers le haut (entre lignes) | ≤ 9 V (B2 - 1 kV / 25 A) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Niveau de protection contre les surtensions (ligne-terre) | ≤ 900 V (B2 - 4 kV / 100 A) |
| Tension continue maximale UC(ligne-ligne) | ≤ 3.3 V DC (±60 V DC/PoE+) |
| Courant de décharge total Itotal(8/20) µs | 10 kA |
| Tension résiduelle à In(conducteur-conducteur) | ≤ 15 V |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) | 100 A |
| Courant d'impulsion nominal Ian (10/700) µs (ligne-ligne) | ≤ 40 A |
| Courant d'impulsion nominal Ian (10/700) µs (ligne-terre) | ≤ 160 A |
| Courant de décharge nominal In(8/20) µs (ligne-terre) | 2 kA (per signal pair) |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (entre phases). | ≤ 85 V (PoE) |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (ligne-terre). | ≤ 700 V |
| Limitation de la tension de sortie à 1 kV/µs (entre phases) statique | ≤ 9 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique | ≤ 700 V |
Description du produit
Surge protection in accordance with Class EA (CAT6A), for Gigabit Ethernet (up to 10 Gbps), token ring, FDDI/CDDI, ISDN, and DS1. Suitable for Power over Ethernet (PoE++ / 4PPoE) “Mode A” and “Mode B”
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
