En stock Produit phare
DT-TELE-RJ45

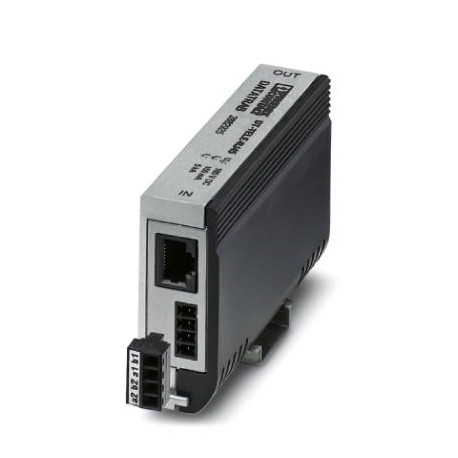

DT-TELE-RJ45 2882925 PHOENIX CONTACT Surge protection device
$0.00USD
3595 en stock
Spécifications clés
GTIN:4046356155137
Clé de commande:2882925
(Général):D1 - 1 kA
page du catalogue:Page 162 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356155137 |
| Clé de commande | 2882925 |
| (Général) | D1 - 1 kA |
| page du catalogue | Page 162 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85369010 |
| (Circuit de protection) | MC 1,5/4 |
| Courant nominal (Général) | ≤ 380 mA (25 °C) |
| Type (Ambient conditions) | Attachment plug for DIN rail mounting |
| Couleur (conditions ambiantes) | silver/black |
| Profondeur (Données commerciales clés) | 63.5 mm |
| Largeur (Données commerciales clés) | 25 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 102 mm |
| Capacité (ligne à ligne) (Général) | typ. 20 pF (f= 1 MHz / VR= 0 V) |
| IPE de courant résiduel (Général) | ≤ 4 µA |
| Résistance en série (Général) | 3.3 Ω 10 % |
| Capacité (ligne-terre) (Général) | typ. 20 pF (f= 1 MHz / VR= 0 V) |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | B2 |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | Connection-specific attachment plug and DIN rail, 35 mm |
| Méthode de connexion (Données de connexion) | DIN rail NS35 |
| (Connexion, liaison équipotentielle) | EN 61643-21 2013 |
| Atténuation d'entrée aE, sym. (Général) | typ. 0.5 dB (≤ 5 MHz / 100 Ω) |
| Poids par pièce (emballage exclu) | 314.320 g |
| Matériau du boîtier (conditions ambiantes) | Zinc die-cast |
| Temps de réponse tA(ligne-ligne) (Général) | ≤ 100 ns |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (circuit de protection) | RJ45/COMBICON |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 100 ns |
| Couple de serrage (circuit de protection) | 0.22 Nm |
| Tension continue maximale UC (Général) | 185 V DC |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Ground/Shield |
| Durabilité à l'impulsion (ligne à ligne) (Général) | B2 - 4 kV/100 A |
| Nombre de positions (Conditions ambiantes) | 4 |
| Message d'erreur de protection contre les surtensions (Général) | none |
| Méthode de connexion IN (circuit de protection) | RJ45 socket |
| Durabilité aux impulsions (ligne-terre) (Général) | B2 - 4 kV/100 A |
| Méthode de connexion SORTIE (circuit de protection) | RJ45 socket |
| Technologie de connexion (circuit de protection) | Screw connection |
| Tension résiduelle à In(ligne-ligne) (Général) | ≤ 120 V |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Tension résiduelle à In(ligne-terre) (Général) | ≤ 120 V |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 6 µA |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Niveau de protection contre les surtensions Up(ligne-ligne) (Général) | ≤ 250 V (B2 - 4 kV / 100 A) |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 250 V (B2 - 4 kV / 100 A) |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge total Itotal(8/20) µs (Général) | 10 kA |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) (Général) | ≤ 5 kA |
| Courant d'impulsion nominal Ian (10/700) µs (ligne-ligne) (Général) | 150 A |
| Normes/spécifications (Connexion, liaison équipotentielle) | IEC 61643-21 2012 |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 100 ohms (Général) | typ. 50 MHz |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | ≤ 5 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-ligne) (Général) | 100 A |
| Courant d'impulsion nominal Ian (10/700) µs (ligne-terre) (Général) | 150 A |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) (Général) | 100 A |
| Limitation de la tension de sortie à 1 kV/µs (ligne-ligne) statique (Général) | ≤ 250 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique (Général) | ≤ 250 V |
Description du produit
Intermediate connector with surge protection for analogue and digital telecommunication interfaces (VDSL up to 50 Mbits/s). Connection: RJ45 (RJ12/RJ11) and screw terminal (COMBICON). Alternatively, i
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
