En stock Produit phare

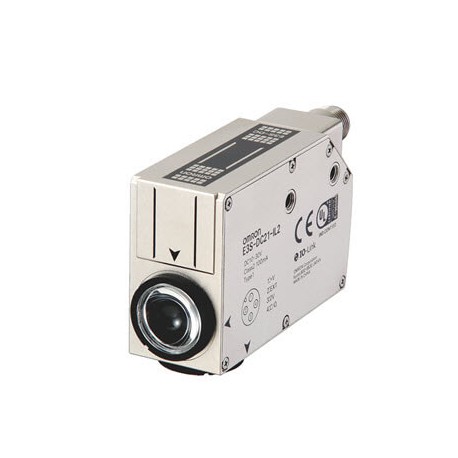

E3S-DCP21-IL3
E3S-DCP21-IL3 E3S 7114C 670885 OMRON Color Mark Sensor Rectangular DSLR IP67 10+/- 3mm NPN/PNP IO Link V1.1 ..
$231.69USD
81 en stock
Spécifications clés
NPN:-
COM3:E3S-DCP21-IL3
Article:Sensing method
Lentille:Methacrylic resin (PMMA)
Informations sur le fournisseur
OMRON
Produits : 41472
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| NPN | - |
| COM3 | E3S-DCP21-IL3 |
| Article | Sensing method |
| Lentille | Methacrylic resin (PMMA) |
| Modèle | E3S-DCP21-IL2 |
| Sortir | Push-pull |
| Boutons | Elastomers |
| débit en bauds | E3S-DCP21-IL3: COM3 (230.4 kbps), E3S-DCP21-IL2: COM2 (38.4 kbps) |
| Connecteur | Diecast zinc (nickel-plated brass) |
| Matériels | Case |
| Indicateurs | ABS |
| Longueur des données | PD size: 8 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2) |
| temps de réponse | Operate or reset: 50 µs max. for each (2-point teaching mode)Operate or reset: 150 µs max. for each (1-point teaching mode) |
| Méthode de détection | Appearance |
| Distance de détection | 10±3 mm (White paper 10 ×10 mm) |
| Durée minimale du cycle | E3S-DCP21-IL3 (COM3): 1.5 ms, E3S-DCP21-IL2 (COM2): 4.8 ms |
| circuits de protection | Power supply reverse polarity protection, output short-circuit protection and output incorrect connection protection |
| Degré de protection | IEC 60529 IP67 |
| tension d'alimentation | 10 to 30 VDC±10% (Ripple (p-p) 10% max.) |
| Fonctions principales d'IO-Link | Operation mode switching between NO and NCTimer function of the control output and timer time selecting function (Select a function from disabled, ON delay, OFF delay, one-shot or ON/OFF delay.) (Select a timer time of 1-5000 ms.)Selecting function of ON delay timer time for instability (0 (disabled)-1000 ms)Monitor output function (PD output indicating a relative detection quantity)Energizing time read-out function (unit: h)Initialize the settings function “Restore the factory settings” |
| Plage de température ambiante | Operating: −10 to 55°C; Storage: −25 to 70°C (with no icing or condensation) |
| Source lumineuse (longueur d'onde) | Red LED (635 nm), Green LED (525 nm), Blue LED (465 nm) |
| Taille du spot (valeur de référence) | 1 × 4 mm |
| Spécifications de communication | IO-Link specification |
| Réflectivité diffuse (détection de marques) |
Description du produit
Colour-mark sensor, diffuse, rectangular shape, IP67 , 10 +/- 3mm, 50µs response time, PNP, IO-Link COM3, M12 connector
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
E3S-DC provides reliable color mark detection for standard as well as challenging applications, especially registration marks in packaging.
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
