EEM-MB370

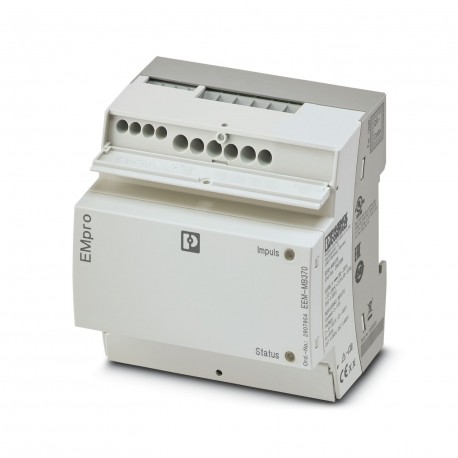

EEM-MB370 2907954 PHOENIX CONTACT Multi-functional energy measuring device without display with integrated M..
$0.00USD
4454 en stock
Spécifications clés
:II (600 V AC)
Couleur:gray (RAL 7042)
Profondeur:71.7 mm
Largeur:90 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| II (600 V AC) | |
| Couleur | gray (RAL 7042) |
| Profondeur | 71.7 mm |
| Largeur | 90 mm |
| Hauteur | 90 mm |
| Nombre | 1 |
| Altitude | ≤ 2000 m |
| Précision | 0.2 % |
| Nom de l'entrée | Voltage measuring input V1, V2, V3 |
| Isolation | Reinforced insulation |
| Type secteur | 3-phase (3 or 4-conductor), 2-phase (2-conductor), and single-phase (1-conductor) |
| Protection | 250 mA (fast-blow) |
| ANSI C12.20 | Class 0.5 S |
| Certificat | CE-compliant |
| Type de produit | Energy measuring device |
| Filetage | M3 |
| Tension d'essai | 4 kV AC (50 Hz, 60 s) |
| Courant d'entrée | 1 A (secondary) |
| Type de montage | DIN rail mounting |
| Identification | UL/C-UL Listed UL 61010-1 |
| Valeur mesurée | AC sine (50 Hz/60 Hz) |
| Mode de fonctionnement | Indoor use |
| Famille de produits | EMpro |
| Plage de mesure | 1 A ... 20000 A (primary) |
| Révision de l'article | 08 |
| Surcharge de courant | 50 A for 1 s |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | Horizontal DIN rail |
| Fréquence nominale | 50 Hz ... 60 Hz (AC sine) |
| capacité de surcharge | 6 A (Imax) |
| Consommation d'énergie | ≤ 4 W |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Catégorie de mesure | III (300 V AC) |
| Description de la sortie | Digital output in accordance with IEC/EN 61131-2 (type 3) |
| circuit de protection | Protection against incorrect DC connection (max. 30 V) |
| Principe de mesure | True RMS value measurement (TRMS) |
| Signal d'entrée actuel | 2 mA ... 15 mA |
| Catégorie de surtension | III (300 V AC) |
| Plage de tension d'alimentation | 100 V AC ... 230 V AC (±20 %) |
| Signal d'entrée de tension | 24 V DC |
| Signal de sortie actuel | ≤ 100 mA |
| Normes/réglementations | IEC 61010-1 |
| Signal de sortie de tension | 24 V DC |
| Protocole de communication | Modbus/TCP |
| Capacité de surtension | 760 V AC (Phase/Phase) |
| Acquisition des harmoniques | up to 63rd harmonic |
| Description de l'entrée | Digital input in accordance with IEC/EN 61131-2 (type 3) |
| Plage de tension d'entrée directe | 35 V AC ... 690 V AC (Phase/Phase) |
| Section transversale du conducteur AWG | 24 ... 10 |
| Énergie active (IEC 62053-22) | Class 0.5 S |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Puissance réactive (CEI 62053-23) | Class 2 |
| Degré de protection (logement) | IP20 (Housing) |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Température ambiante (stockage/transport) | -30 °C ... 80 °C |
| Plage de tension d'entrée via transformateurs externes | 60 V AC ... 2000000 V AC (primary) |
| Humidité relative maximale admissible (en fonctionnement) | ≤ 95 % (non-condensing) |
| Dissipation de puissance maximale en condition nominale | 10 VA |
| Seuil de réponse à partir de la valeur nominale de la plage de mesure | 10 mA (1 A) |
