EH 22,5-C SS/ABS BK9005

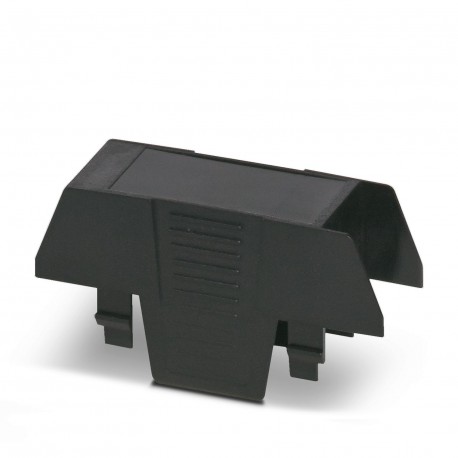

EH 22,5-C SS/ABS BK9005 2201253 PHOENIX CONTACT Upper part of housing
$0.00USD
4976 en stock
Spécifications clés
Taper:Upper housing part, tall design, connection opening on one side
Profondeur:36.95 mm
Forcer:20 N
Largeur:22.6 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Taper | Upper housing part, tall design, connection opening on one side |
| Profondeur | 36.95 mm |
| Forcer | 20 N |
| Largeur | 22.6 mm |
| Hauteur | 75.26 mm |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Forme du pouls | Half-sine |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 2g (58.1 Hz ... 150 Hz) |
| Type de logement | DIN rail housing |
| Type de produit | Upper housing part |
| Note de l'assemblée | Refer to the data sheet for the range in the download area. |
| Type de montage | Snap in |
| Spécification | IEC 60068-2-6:2007-12 |
| Durée du test | 1 h |
| Hauteur de la chute | 50 cm |
| Série de logements | EH |
| Famille de produits | EH..ABS.. |
| Durée du choc | 11 ms |
| Couleur (Logement) | black (RAL 9005) |
| Instructions de test | X-, Y- and Z-axis |
| Matériau du boîtier | ABS |
| Durée d'exposition | 30 s |
| Type de montage sur circuit imprimé | Slot |
| Type d'emballage | packed in cardboard |
| Dessin coté | |
| Type d'emballage extérieur | Carton |
| Code IP maximal à atteindre | IP20 |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | untreated |
| Nombre maximal de positions | 5 (pitch: 3.5 mm) |
| Des ouvertures de ventilation sont présentes. | no |
| Température ambiante (assemblage) | -5 °C ... 80 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (depending on power dissipation) |
| Profondeur à partir de la surface du support de base | 19.95 mm |
| Humidité relative (stockage/transport) | 95 % |
| Indice d'inflammabilité selon la norme UL 94 | HB |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
Description du produit
Rail box, Top of housing, tall design, connection hole on one side, connection hole on one side, width: 22.6 mm, height: 75.26 mm, depth: 36.95 mm, color: black (9005)
